- Page 1 48e 06 2018 Guide rapide pour l’utilisation et l’entretien ordinaire Attention! Lire les instructions avant de l'emploi.
-
Page 3: Table Des Matières

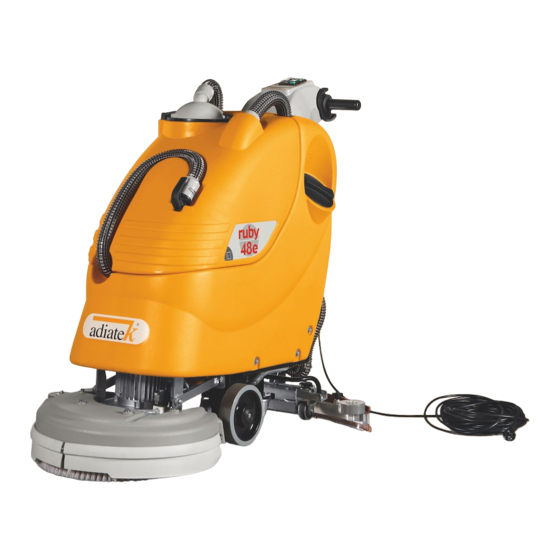

AVANT-PROPOS Nous vous remercions pour avoir choisi notre machine. Cette machine est une autolaveuse qui vient utilisée pour le nettoyage industriel et civil pour tout type de revêtement. Durant sa translation, l’action combinée de la brosse et de la solution détergente enlève la salissure qui vient récupérée avec le groupe d’aspiration arrière, en permettant un séchage parfait et immédiat du sol. -
Page 4: Normes Generales De Securite
NORMES GENERALES DE SECURITE ENTRETIEN Les normes indiquées doivent être suivies scrupuleusement pour − En cas d’anomalies dans le fonctionnement de la machine, s’assurer éviter des dommages pour l’opérateur et la machine. qu’elles ne dépendent pas d’une manquée d’entretien ordinaire. −... -
Page 5: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES ruby 48e Largeur de travail Largeur de suceur mc/h 1700 Capacité de travail, jusqu'à sqft/h 18.300 1 x 485 Diamètre de la brosse 1 x 19 Tr/mn Vitesse de rotation de la brosse (rpm) Pression sur la brosse lbs. -
Page 6: Symbologie Machine
SYMBOLOGIE MACHINE Symbole du robinet. Indication de la température maximale du Indication sur le tableau de bord du témoin de détergent de la solution. l’électrovanne. Elle est située près du trou de remplissage du On l’utilise pour indiquer le levier du robinet. réservoir de la solution. -
Page 7: Legende Tableau De Bord Et Controles
LEGENDE TABLEAU DE BORD ET CONTROLES INTERRUPTEUR MOTEUR DE LA BROSSE FUSIBLE RESTAURABLE MOTEUR DE LA BROSSE INTERRUPTEUR MOTEUR D'ASPIRATION LEVIERS PRESENCE HOMME TEMOIN DE SIGNALISATION PRESENCE DE LA TENSION LEVIER DE RELEVAGE SUCEUR TEMOIN DE SIGNALISATION ELECTROVANNE BRANCHEE LEVIER ROBINET LEGENDE MACHINE GROUPE D'EMBASE DE LA BROSSE LOGEMENT D'ENTREE TUYAU DE SUCEUR... -
Page 8: Avant De L'utilisation
AVANT DE L'UTILISATION légèrement courbé à l’arrière (vers l’opérateur) de façon uniforme et sur toute sa longueur. DEPLACEMENT DE LA MACHINE EMBALLEE En agissant sur les deux registres (5) dans le sens des aiguilles d’une La machine est fournie avec un emballage spécifique prévu pour le montre il est possible d’augmenter la courbure de la bavette, en agissant dans le sens inverse aux aiguilles d’une montre, il est possible déplacement avec des chariots à... -
Page 9: Montage Et Démontage De La Brosse
MONTAGE ET DEMONTAGE DE LA BROSSE le fabricant. Pour éviter la formation d’une quantité excessive de mousse, qui nuirait au moteur d’aspiration, utiliser un pourcentage minimum de détergent. Visser le couvercle du réservoir de la solution. Débrancher l’alimentation électrique de la machine en détachant la fiche. -
Page 10: Nettoyage Des Sols
NETTOYAGE DES SOLS ACTIONNEMENT DE LA MACHINE La machine est fournie avec un câble d'alimentation avec une fiche pour la connexion au réseau d'alimentation et une prise connecteur qu'il faut branchée à la fiche (6) située sous le tableau de bord. 1. -
Page 11: Arrêt
ARRET Relâchant les leviers présence homme, la brosse s’arrête en interrompant l’avancement de la machine. En effectuant des déplacements même courts en marche arrière, s’assurer que le suceur soit soulevé. -
Page 12: Arret De La Machine A La Fin Du Nettoyage
ARRET DE LA MACHINE A LA FIN DU NETTOYAGE Avant d’exécuter n’importe quel type d’entretien: 1. Remonter l’embase. 2. Remonter le suceur en agissant sur le levier (3). 3. Actionner l’interrupteur du moteur de la brosse (1) pour le stopper. 4. -
Page 13: Nettoyage Tuyau Du Suceur
ENTRETIEN BIMESTRIEL REMPLACEMENT DE LA BAVETTE AVANT DU SUCEUR Contrôler l’état d’usure de la bavette du suceur et éventuellement la remplacer. Pour le remplacement il est nécessaire de: Enlever le tuyau du suceur (3) du manchon. Démonter le suceur du support en tournant le levier (2) dans le sens inverse aux aiguilles d’une montre et en faisant glisser les colonnettes (1) dans les boutonnières correspondantes. -
Page 14: Entretien Semestriel
LE MOTEUR DE LA BROSSE NE FONCTIONNE PAS 1. Vérifier que le témoin de signalisation présence tension (2) soit allumé, éventuellement vérifier que la fiche soit correctement branchée à une prise de réseau en état de marche. Remplacer la bavette avant. 2. -
Page 15: Le Suceur Ne Sèche Pas Parfaitement
LE SUCEUR NE SECHE PAS PARFAITEMENT Contrôler que les bavettes du suceur soient propres. Contrôler le réglage de la hauteur et l’inclinaison du suceur (voir “SUCEUR” dans “AVANT DE L’UTILISATION”). Contrôler que le tuyau d’aspiration soit enclenché correctement dans le propre logement sur le réservoir de récupération. Intervenir sur le filtre d’aspiration en le nettoyant.
