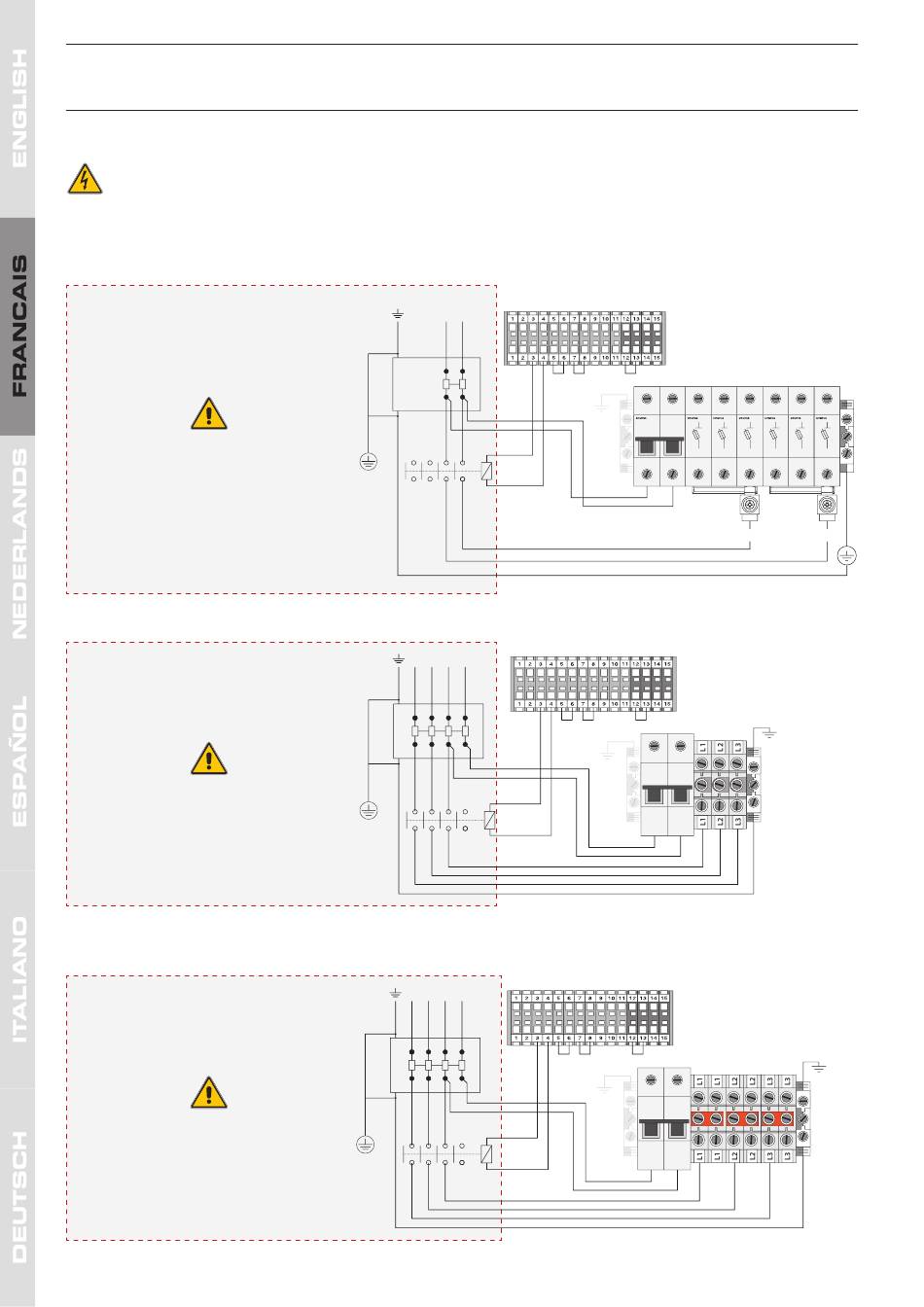

raccordement electrique
• Cet appareil doit être mis à la terre en permanence.
• Le raccordement doit être réalisé par une personne compétente et être en conformité avec les normes locales en vigueur.
• Le disjoncteur est tel que la distance de séparation des contacts est d'au moins 3 mm.
• Le disjoncteur doit être facilement accessible et proche de l'appareil.
w
Modèle
09 - 15 Monophasé
alimentation
1 x 230 v
Le contacteur de sécurité
n'est pas fourni par ACV
Le disjoncteur de sécurité doit être installé à
l'extérieur de la chaudière et en conformité avec
les réglementations locaux en vigueur.
w
Modèle
09 - 15 Triphasé
alimentation
3 x 400 v
Le contacteur de sécurité
n'est pas fourni par ACV
Le disjoncteur de sécurité doit être installé à
l'extérieur de la chaudière et en conformité avec
les réglementations locaux en vigueur.
w
Modèle
22 Triphasé
alimentation
3 x 400 v
Le contacteur de sécurité
n'est pas fourni par ACV
Le disjoncteur de sécurité doit être installé à
l'extérieur de la chaudière et en conformité avec
les réglementations locaux en vigueur.
664Y4700 • D
INSTALLATIoN
L1
N
L3 L2
L1
N
L3 L2
L1
N
FR • 12
1
3
1
1
1
1
1
25A
25A
25A
25A
25A
2
4
2
2
2
2
2
N
1
3
2
4
1
3
2
4
1
25A
2
L1
