AVERTISSEMENTS DESTINATAIRES DE CETTE NOTICE NORMES EN USAGE Cette notice s’adresse: - à l’ingénieur chargé de la prescription • Avant toute intervention sur la chaudière, il est primordial de Les appareils sont porteurs de la marque “CE”. Ils ont - à l’utilisateur couper l’alimentation électrique depuis le coffret externe.

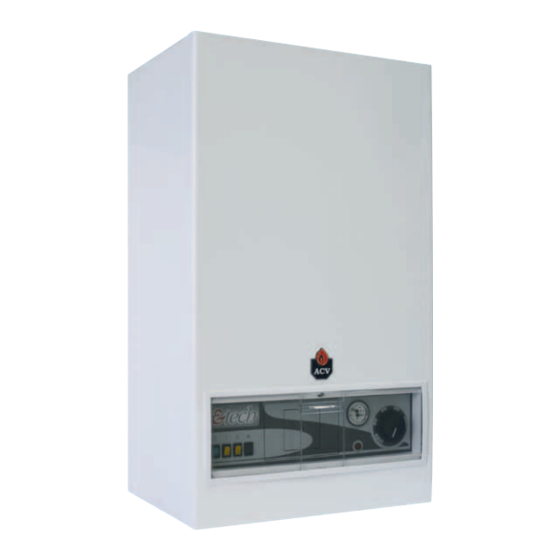

LÉGENDE Puissance ajustable Couvercle supérieur MODÈLES Doigt de gant Jaquette latérale E-Tech W 09 - Monophasé 5.6 kW 8.4 kW Presse-étoupe d’alimentation E-Tech W 15 - Monophasé 9.6 kW 14.4 kW Tableau de commande E-Tech W 22 - Triphasé...
Page 5
INTRODUCTION LÉGENDE Contacteur Temporisateur Bornier de commande Disjoncteur magnéto-thermique Contacteur de sécurité Bornier de puissance avec fusible de 25A ou 32A Bornier de puissance E-Tech W : 664Y6500 • B...
INTRODUCTION SE FAMILIARISER AVEC LE TABLEAU DE COMMANDE 7 - THERMOSTAT DE RÉGLAGE 1 - INTERRUPTEUR GÉNÉRAL Permet de régler la consigne de température de la chaudière. Cet interrupteur permet de démarrer et d’arrêter la chaudière. Les chiffres inscrits sur le tableau correspondent aux températures indiquées ci-dessous 2 - INTERRUPTEURS DE SÉLECTION DE PUISSANCE Le tableau de commande est équipé...
CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES ÉLECTRIQUES PRINCIPALES CARACTÉRISTIQUES E-TECH W E-TECH W Capacité primaire Mono Mono Volume du vase d’expansion primaire Puissance max. 14.4 14.4 Pression de service max. Alimentation de la puissance 3 x 400 3 x 400 Pression de service min. Température maximum d’utilisation °C Alimentation de la commande...
CARACTÉRISTIQUES TECHNIQUES TABLEAU DES PUISSANCES DU MODÈLE 09 MONOPHASÉ TABLEAU DES PUISSANCES DU MODÈLE 15 MONOPHASÉ ÉTAGE ÉTAGE BORNIER DE COMMANDE BORNIER DE COMMANDE TOTAL TOTAL Monophasé 8.4 kW (*) Monophasé 14.4 kW (*) Borne L1 Borne L1 41.6 20.8 62.4 Borne N Borne N...
INSTALLATION DIMENSIONS LOCAL D’INSTALLATION 442 mm 332 mm L’appareil doit être placer de manière telle à toujours être facilement accessible. Par ailleurs, les distances minimales suivantes sont à respecter autour de l’appareil. Min. 25 mm Min. 400 mm 185 mm 105 mm 370 mm FIXATION AU MUR DE LA CHAUDIÈRE...
INSTALLATION DÉMONTAGE Démontage de la face avant et du capot supérieur, offrants l’accès aux composants internes et aux raccordements hydrauliques. Dévisser les vis. Enlever la face avant et le couvercle supérieur. Desserrer les deux vis du tableau de commande. Faite pivoter vers le haut le tableau de commande. Bloquer le tableau à...
Le raccordement doit être réalisé par une personne compétente et être en conformité avec les normes locales en vigueur. Modèles E-Tech W 09 - 15 kW Monophasé Modèles E-Tech W 09 - 15 - 22 - 28 kW Triphasé Modèle E-Tech W 36 kW Triphasé...
INSTALLATION RACCORDEMENT DES ACCESSOIRES ÉLECTRIQUE Modèles : • E-Tech W 09 - 15 kW Monophasé Modèles : • E-Tech W 09 - 15 kW Triphasé • E-Tech W 22 kW Triphasé 1-2 : Alimentation électrique pour un régulateur ou un programmateur journalier optionnel 1-2 : Alimentation électrique pour un régulateur ou un programmateur journalier optionnel...
Page 15
INSTALLATION DIMENSIONNEMENT DES CÂBLES D’ALIMENTATION Les câbles d’alimentation sont dimensionnés en fonction du type et du calibre du fusible, ce dernier est préalablement choisi judicieusement en fonction du courant nominal de la chaudière. Le courant admissible d’une canalisation électrique est en fonction de la température ambiante, de la section et de la longueur des conducteurs, de l’isolation des conducteurs, de la constitution de la canalisations, du mode de pose et de l’environnement des canalisations.
INSTALLATION SCHÉMA DE COMMANDE : E-TECH W 09 - 15 MONOPHASÉ CB : Disjoncteur S1 : Interrupteur ON/OFF + lampe S2 : Thermostat de sécurité à réarmement manuel [103°C] PS : Pressostat de sécurité manque d’eau DS1 : Signal de mise en sécurité...
INSTALLATION SCHÉMA DE COMMANDE : E-TECH W 09 - 15 TRIPHASÉ CB : Disjoncteur S1 : Interrupteur ON/OFF + lampe S2 : Thermostat de sécurité à réarmement manuel [103°C] PS : Pressostat de sécurité manque d’eau DS1 : Signal de mise en sécurité...
INSTALLATION SCHÉMA DE COMMANDE : E-TECH W 22 TRIPHASÉ CB : Disjoncteur S1 : Interrupteur ON/OFF + lampe S2 : Thermostat de sécurité à réarmement manuel [103°C] PS : Pressostat de sécurité manque d’eau DS1 : Signal de mise en sécurité S3 : Thermostat de commande S4 : Commutateur de puissance 1 étage + lampe...
INSTALLATION SCHÉMA DE COMMANDE : E-TECH W 28 TRIPHASÉ CB : Disjoncteur S1 : Interrupteur ON/OFF + lampe S2 : Thermostat de sécurité à réarmement manuel [103°C] PS : Pressostat de sécurité manque d’eau DS1 : Signal de mise en sécurité S3 : Thermostat de commande S4 : Commutateur de puissance 1 étage + lampe...
INSTALLATION SCHÉMA DE COMMANDE : E-TECH W 36 TRIPHASÉ CB : Disjoncteur S1 : Interrupteur ON/OFF + lampe S2 : Thermostat de sécurité à réarmement manuel [103°C] PS : Pressostat de sécurité manque d’eau DS1 : Signal de mise en sécurité S3 : Thermostat de commande S4 : Commutateur de puissance 1 étage + lampe...
MISE EN SERVICE ET ENTRETIEN REMPLACEMENT DES ÉLÉMENTS CHAUFFANTS REMPLISSAGE DU CIRCUIT CHAUFFAGE Remplir le circuit chauffage en veillant à purger l’air contenu en partie supérieure de la chaudière et l’air de l’installation. Retirer la face avant de la chaudière. Vérifier le raccordement électrique, s’assurer notamment de la qualité...
