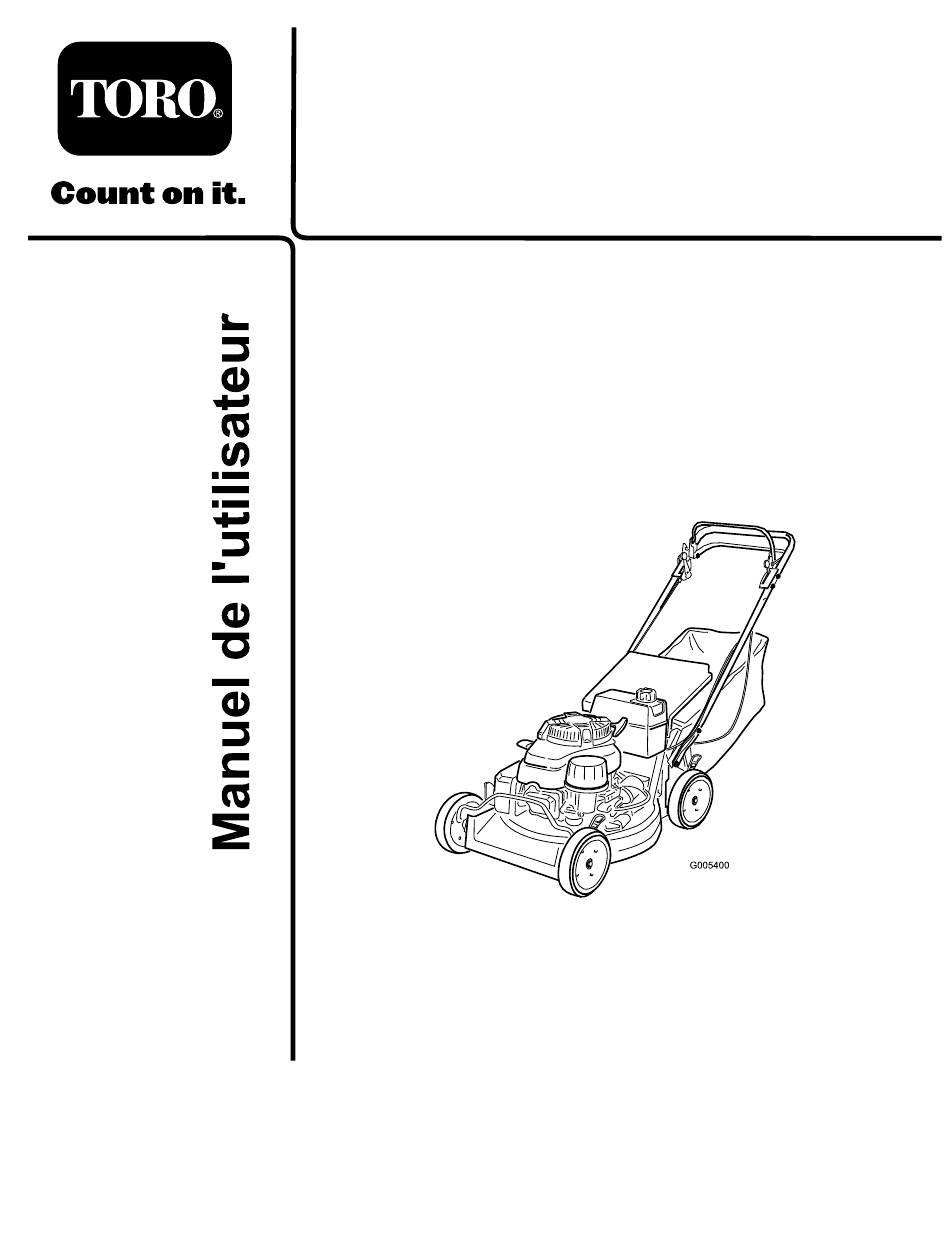

- Page 1 Form No. 3360-510 Rev A Tondeuse grand rendement 21" à bac arrière N° de modèle 22189—N° de série 2700004001 et suivants Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)
- Page 2 Lorsque vous contactez un distributeur ou un réparateur Toro agréé pour l'entretien de votre machine, pour vous procurer des pièces Toro d'origine ou pour obtenir des renseignements complémentaires, soyez prêt(e) à lui fournir les numéros de modèle et de série du produit.
- Page 3 Table des matières Préparation du système d'alimentation ....27 Préparation du moteur........27 Informations générales ........27 Introduction..............2 Remise en service après remisage ......28 Sécurité ................ 4 Dépistage des défauts ..........29 Sécurité générale de la tondeuse ......4 Autocollants de sécurité...
- Page 4 Certaines législations imposent un âge suivantes. minimum pour l'utilisation de ce type d'appareil. La société Toro a conçu et testé votre tondeuse pour • Le propriétaire/l'utilisateur est responsable des qu'elle fonctionne correctement et sans danger à dommages matériels ou corporels et peut les condition de respecter rigoureusement les instructions prévenir.
- Page 5 • Le moteur ne doit être mis en marche que depuis d'entraînement, le silencieux et le moteur pour la position de conduite. éviter les risques d'incendie. Nettoyez les coulées éventuelles d'huile ou de carburant. • Veillez à ne pas perdre l'équilibre, surtout lors des manœuvres en marche arrière.
- Page 6 Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. Marque du fabricant 68-7410 1. Identifie la lame comme pièce d'origine. 98-4387 1.
- Page 7 Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation Guidon Boulon (5/16 x 7/8") Boulon (5/16 x 1-1/2 pouces) Montez le guidon. Rondelle Contre-écrou (5/16 pouce) Serre-câble Vis autotaraudeuse Montage du réservoir de carburant et de la conduite d'alimentation.
- Page 8 Montage du réservoir de carburant et de la conduite d'alimentation Pièces nécessaires pour cette opération: Vis autotaraudeuse Réservoir de carburant Procédure 1. Raccordez l'extrémité de la conduite d'alimentation Figure 5 au raccord coudé (Figure 4). 1. Clip en plastique (2) 4.
- Page 9 Vue d'ensemble du produit Figure 7 1. Barre de commande de la 4. Manette d'accélérateur lame 2. Verrou de la barre de 5. Barre de commande de commande déplacement 3. Levier de changement de vitesses Les différents réglages de la manette d'accélérateur sont illustrés à...
- Page 10 Utilisation Remarque: Les côtés gauche et droit de la machine sont déterminés d’après la position de conduite. Chaque fois que vous utilisez la machine, vérifiez le bon fonctionnement du système d'autotraction et de la barre de commande de la lame. Lorsque vous relâchez la barre de commande, la lame doit s'arrêter.
- Page 11 Plein du réservoir de carburant Dans certaines circonstances, de l'électricité statique peut se former lors du remplissage Pour assurer le fonctionnement optimal de la machine, et enflammer l'essence. Un incendie ou une utilisez de l'essence sans plomb propre et fraîche avec explosion causé(e) par l'essence peut vous un indice d'octane de 87 ou plus.
- Page 12 Arrêt du moteur 1. Réglez la manette d'accélérateur à la position arrêt. 2. Débranchez la bougie si vous laissez la tondeuse sans surveillance ou si vous avez fini de l'utiliser. Utilisation de la lame Embrayage de la lame La lame ne tourne pas automatiquement quand le moteur démarre.
- Page 13 Débrayage de la lame Relâchez la barre de commande de la lame. Important: Lorsque vous relâchez la barre de commande, la lame doit s'arrêter en moins de 3 secondes. Si ce n'est pas le cas, arrêtez immédiatement d'utiliser la tondeuse et adressez-vous à...
- Page 14 Si le système d'embrayage du frein de la lame ne fonctionne pas, la lame continue de tourner quand vous relâchez la barre de commande. Le contact avec la lame peut causer des blessures graves. • Vérifiez le fonctionnement de l'embrayage de frein de la lame avant chaque utilisation.
- Page 15 à la normale. Examinez fréquemment le bac. S'il est • Nettoyez fréquemment le filtre à air. Le broyage de endommagé, remplacez-le par un bac Toro neuf l'herbe et des feuilles soulève plus de déchets et de d'origine. poussières susceptibles d'obstruer le filtre à air et de réduire les performances du moteur.
- Page 16 préférable de régler la hauteur de coupe à 57 mm (2-1/4 po.), 70 mm (2-3/4 po.) ou 83 mm (3-1/4 po.). Ne tondez l'herbe que sur 1/3 de sa hauteur à chaque fois. N'utilisez pas une hauteur de coupe inférieure à 57 mm (2-1/4 po.), sauf si l'herbe est clairsemée ou à...
- Page 17 Entretien Remarque: Les côtés gauche et droit de la machine sont déterminés d’après la position de conduite. Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien Après les 8 premières • Vidangez et changez l'huile moteur. heures de fonctionnement • Contrôlez le niveau d'huile moteur. À...
- Page 18 Lubrification 3. Injectez un ou deux jets de graisse universelle au lithium Nº 2. 4. Installez le bac à herbe. Graissage des bras de pivot Périodicité des entretiens: Toutes les 50 heures 1. Placez les leviers de réglage de hauteur de coupe des roues arrière à...
- Page 19 Entretien du moteur Remarque: Posez un élément en papier neuf si vous avez jeté l'ancien. 8. Remettez le couvercle en place. Entretien du filtre à air Périodicité des entretiens: Toutes les 25 Vidange et remplacement de heures—Nettoyez le filtre à air l'huile moteur (plus souvent si l'atmosphère est très poussiéreuse).
- Page 20 Remplacement du filtre à huile Périodicité des entretiens: Toutes les 100 heures Figure 23 1. Joint 8. Posez le filtre neuf et serrez-le de 2/3 de tour seulement. Figure 22 9. Versez de l'huile fraîche dans le carter jusqu'au repère 1.
- Page 21 Entretien du système d'alimentation Vidange du réservoir de carburant et nettoyage du filtre à carburant Figure 24 Périodicité des entretiens: Toutes les 100 1. Électrode centrale et bec isolant heures—Nettoyez le filtre à carburant 2. Électrode latérale Toutes les 50 heures—Examinez le 3.
- Page 22 Entretien du système d'entraînement Réglage de l'autotraction Si la tondeuse ne se propulse pas automatiquement ou Figure 26 a tendance à avancer quand la barre de commande est 1. Contre-écrous 6. Enjoliveur en plastique à 3,8 cm (1,5 po.) du guidon, ajustez la commande (roues arrière uniquement) d'autotraction.
- Page 23 Entretien des commandes Réglage du câble du frein de lame Chaque fois que vous remplacez le câble du frein de lame ou l'ensemble frein de lame, réglez la tension du ressort du câble de frein de lame. 1. Arrêtez le moteur et attendez l'arrêt de toutes les pièces mobiles.
- Page 24 3 secondes pour arrêter la lame. • Si la lame n'arrête pas de tourner dans les 3 secondes, confiez la tondeuse à un réparateur Toro agréé pour la faire contrôler et réparer. Figure 30 1. Lame 3.
- Page 25 Pose de la lame l'utilisateur ou les personnes à proximité, 1. Posez une lame Toro affûtée et équilibrée, la coupelle pouvant ainsi causer des blessures graves, voire de protection et les écrous de lame. La partie mortelles.
- Page 26 Nettoyage Lorsque vous basculez la tondeuse, du Nettoyage du dessous du carburant risque de s'échapper du carburateur carter de tondeuse ou du réservoir. L'essence est extrêmement inflammable et explosive et risque de causer des Pour obtenir des résultats optimaux, le dessous du carter blessures corporelles ou des dégâts matériels de tondeuse doit rester propre.
- Page 27 Remisage Pour préparer la tondeuse au remisage saisonnier, suivez Lorsque vous basculez la tondeuse, du les procédures d'entretien préconisées. Reportez-vous à carburant risque de s'échapper du carburateur la rubrique Entretien. ou du réservoir. L'essence est extrêmement inflammable et explosive et risque de causer des Remisez la tondeuse dans un local frais, propre et sec.
- Page 28 2. Enlevez les saletés et les débris d'herbe sèche sur le cylindre, les ailettes de refroidissement de la culasse et le carter du ventilateur. 3. Enlevez les déchets d'herbe, la saleté et la crasse des surfaces externes du moteur, du capot et du dessus du carter de la tondeuse.
- Page 29 Dépistage des défauts Mesure corrective Problème Cause possible Le moteur ne démarre pas. 1. Le réservoir de carburant est vide ou 1. Vidangez le réservoir d'essence et/ou le circuit d'alimentation contient du remplissez-le d'essence fraîche. Si carburant qui n'est pas frais. le problème persiste, consultez un concessionnaire agréé.
- Page 30 Problème Cause possible Mesure corrective La tondeuse n'est pas autotractée. 1. Le câble de commande d'autotraction 1. Réglez le câble de commande est déréglé ou endommagé. d'autotraction. Remplacez le câble au besoin. 2. Le couvercle de courroie comporte des 2. Enlevez les débris sous le couvercle débris.
- Page 31 L'usage de pièces complémentaires ou modiées constituera un motif de rejet d'une réclamation au titre de la garantie en conformité avec cet article. La société The Toro® Company ne sera pas tenue en vertu de cet Article de couvrir les pannes des pièces sous garantie causées par l'utilisation de pièces complémentaires ou modiées.
- Page 32 Autres pays que les États-Unis et le Canada Pour les produits Toro exportés des États-Unis ou du Canada, demandez à votre distributeur (concessionnaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer les informations de garantie, adressez-vous à...
