SystemAir Topvex TR 09 Instructions D'installation page 3

FR
Version GAUCHE

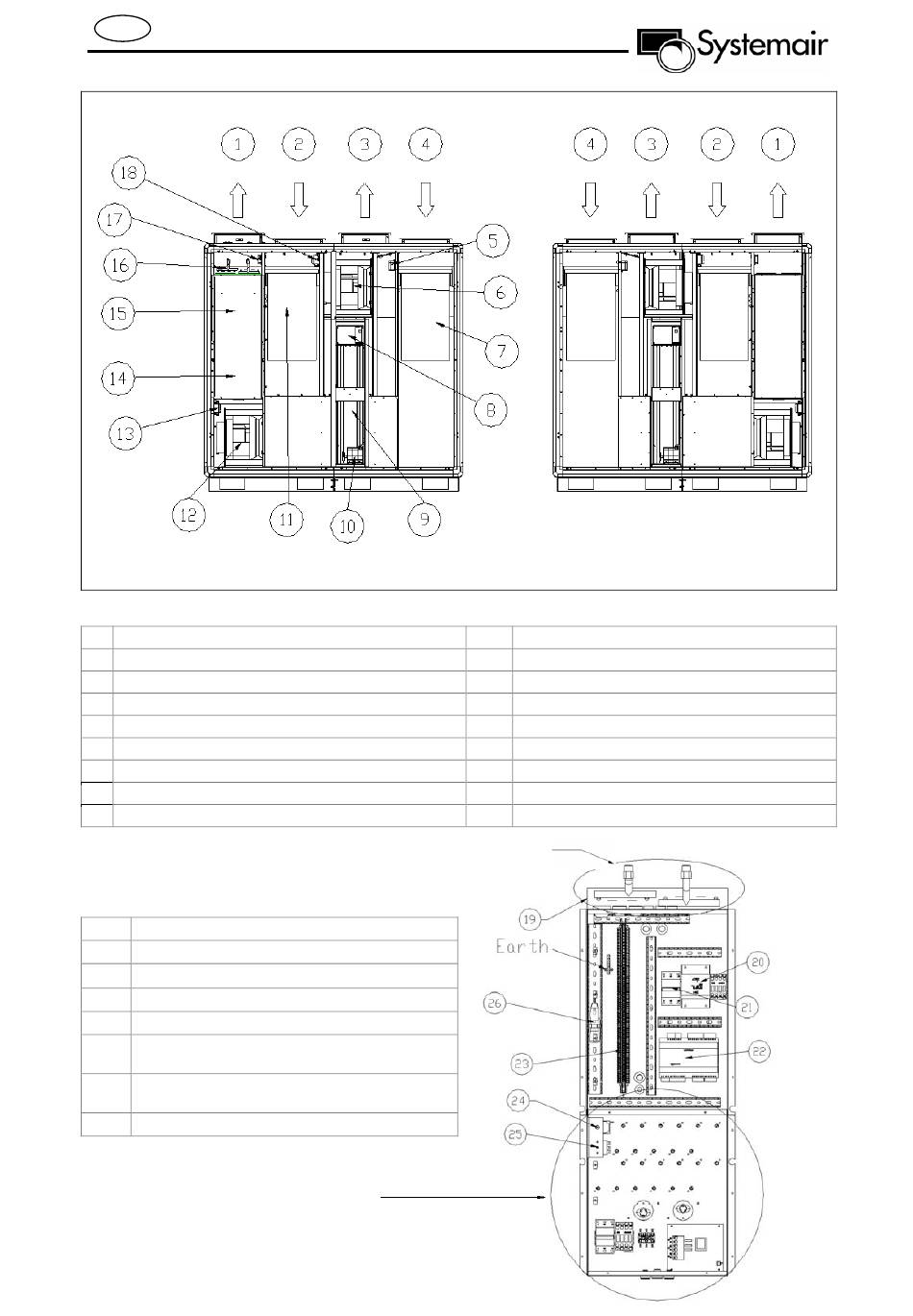

Fig. 2
Description
1. Soufflage
2. Reprise
3. Rejet
4. Air neuf
5. Pressostat filtre air neuf
6. Ventilateur d'extraction
7. Filtre air neuf
8. Contrôleur échangeur
9. Echangeur rotatif
Boîte de connexion
Description
19. Batterie à eau
20. Transformateur 24V
21. Fusible
22. Régulateur Corrigo
23. Bornier puissance et raccordements externes
24. Protection Surchauffe batterie électrique.
Réarmement manuel.
25. Protection Surchauffe batterie électrique.
Réarmement automatique.
26.
Outil pour bornier
Avec batterie électrique seulement
Left version
Avec batterie eau chaude seulement
Version DROITE
Right version
10. Moteur échangeur
11. Filtre air extrait
12. Ventilateur de soufflage
13. Transmetteur de pression soufflage (CAV)
14. Batterie électrique modèles EL ( fig.3)
15. Boîte de connexion ( fig.3)
16. Batterie eau chaude modèles HW (fig.3)
17. Pressostat filtre air extrait
18. Transmetteur de pression extraction (CAV)
Fig. 3
