4.3 Operazioni di smontaggio

Prima di smontare la macchina, studiare le viste in sezione. Verificare inoltre che siano predisposti mezzi di
sollevamento adeguati per i pesi dei componenti da movimentare.
Verificare inoltre che siano prese tutte le misure di sicurezza per la movimentazione.
Quindi procedere a disaccoppiarla dal motore primo, togliendo i dadi di fissaggio dei piedi e della flangia e scollegando i terminali dei
cavi di potenza dalla morsettiera.
Allontanare quindi l'alternatore dal motore primo.
Scollegare i conduttori bianchi (+) e (-) che vanno dal regolatore allo statore eccitatrice.
Per i generatori bisupporto:
- smontare il giunto dall'albero e togliere la chiavetta dalla sporgenza d'asse
- togliere le viti che fissano gli scudi (4-5) alla cassa, togliere gli scudi facendo attenzione che il rotore non cada pesantemente
sullo statore
- sfilare il rotore (3) dal lato accoppiamento, avendo cura di sostenerlo durante questa operazione, per evitare lo strisciamento
del rotore stesso sullo statore.
Per i generatori monosupporto:
- togliere le viti di fissaggio dello scudo Lato N, togliere lo scudo stesso e sfilare quindi il rotore (3) dal lato accoppiamento,
avendo cura di sostenerlo durante questa operazione, per evitare lo strisciamento del rotore stesso sullo statore.
ATTENZIONE! Tener presente che lo statore eccitatrice è fissato allo scudo Lato N: evitare quindi che durante le operazioni di
smontaggio siano danneggiati gli avvolgimenti della eccitatrice.
Per lo smontaggio dei cuscinetti adoperare un apposito estrattore.
Dove è presente il coperchietto interno, servirsi del coperchietto stesso.

4.4 Operazioni di rimontaggio

Eseguire in senso inverso la sequenza di operazioni descritte per lo smontaggio. Se gli scudi sono stati smontati, le viti di fissaggio
degli scudi stessi devono essere riposizionate dopo aver spalmato il filetto con LOCTITE
Se il cuscinetto è stato smontato, usarne sempre uno nuovo.
Per facilitare il montaggio i cuscinetti devono essere riscaldati a circa 80 °C.
ATTENZIONE! - Il montaggio dei cuscinetti deve essere effettuato con la massima cura.
Dovendo sostituire qualche elemento di fissaggio, assicurarsi che sia dello stesso tipo e classe di resistenza di quello originale.
Di seguito riportiamo le coppie di serraggio valide per viti e dadi di fissaggio:
Fissaggio connessioni elettriche.
Fissaggio viti incomponenti di materiale
tenero (alluminio).
Fissaggio di componenti generatore (scudi,
coperchietti,ecc.) Fissaggio piedi o flangia.

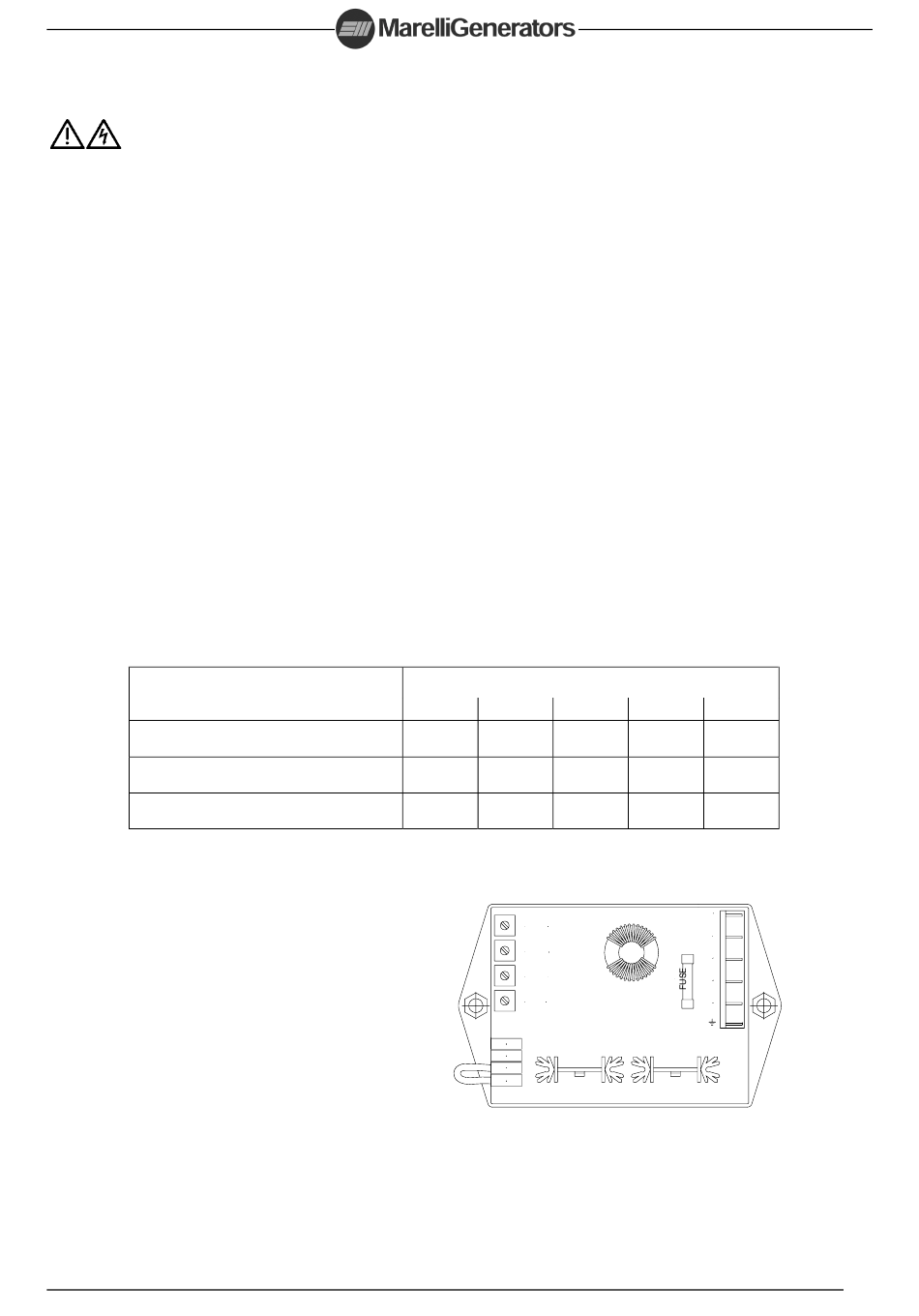

5. REGOLATORE DI TENSIONE "MARK V" ( M16FA655A )
Il generatore è normalmente provvisto del
regolatore automatico di tensione (RDT)
MARK V.
Il regolatore è dotato di potenziometri per
adattare il suo funzionamento alle diverse
condizioni di utilizzo del generatore.
In particolare il regolatore è dotato di circuiti
di antipendolamento adattabili per consentire
l'utilizzo in una vasta gamma di impianti.
Il regolatore è dotato inoltre di circuiti interni
appositi di protezione per bassa frequenza,
che permettono il funzionamento a vuoto a
velocità inferiore a quella nominale.
Coppie di serraggio in Nm
Applicazione

tipo 242.
Diametro di filettatura
M 5 M 6 M 8
2.5 4 8
3 5 12
5 8 22
P1 VOLT
P2
FREQ
P3 STAB
P4 AMP
P
Q
Hz
60
8
ITALIANO
M 10 M12
12 20
25 40
45 75
-
+
U
S
0
