Explication des symboles
Position Symbole
fig. 3-2
2 Clignotante : Demande de la pompe de
chaleur active
Allumée en permanence : Le com-
presseur de réfrigérant fonctionne
2 Pas de communication avec l'unité exté-
rieure de la pompe à chaleur
Droits d'accès Technicien actif 
3
(voir chapitre 3.6.1)
2 / 3 Air Purge actif (voir chapitre 3.6.10)
Fonction de terminal active 
2 / 3
(voir le chapitre 3.4.9)
Fonction de protection antigel 
2 / 3
(voir chapitre 3.6.5)
2 / 3 Programme horaire temporaire
« Confort » actif (voir chapitre 3.4.7)
2 / 3 Programme horaire temporaire « Absent »
actif (voir chapitre 3.4.7)
2 / 3 Programme horaire temporaire « Jour
férie » actif (voir chapitre 3.4.7)
2 / 3 Programme horaire temporaire
« Vacances » actif (voir chapitre 3.4.7)
2 / 3 Screed Program actif (voir chapitre 3.6.13)
5 Circuit de chauffage direct
– En fonctionnement normal, la tempé-
rature de départ actuelle t
chée en dessous.
– Sans demande de la pompe de cha-
leur, l'abréviation « ES » est affichée
au lieu de la température de départ
actuelle.

5 Circuit du mélangeur
La température actuelle de départ du
circuit de chauffage affecté est affichée en
dessous.
5 Capteur de température ambiante
La température ambiante actuelle est af-
fichée en dessous.
6 État du circuit de chauffage
– Circuit de chauffage actif (fonction de
chauffage de pièce)
– Circuit de chauffage actif (fonction de
refroidissement de pièce)
– Circuit de chauffage pas actif (pas de
transport calorifique en cours dans le
circuit de chauffage)
7 Capteur de température extérieure
La température extérieure actuelle est af-
fichée en dessous.
Daikin RoCon HP
Daikin Régulation
008.1420833_13 – 02/2016
Explication
est affi-
V, BH
La régulation a commuté en mode
d'économie d'énergie (voir cha-
pitre 3.4.2). Les composants élec-
troniques qui ne sont pas requis
sont mis hors service.
Position Symbole
fig. 3-2
Mode de service actuel 
8
(voir chapitre 3.4.2)
Arrêt actif
Réduit actif
Chauffer actif
Mode froid actif
Eté actif
Automatique 1 actif
Automatique 2 actif
9 Préparation d'eau chaude active
Préparation d'eau chaude pas active
10 État circuit de chauffage d'eau chaude
La température du ballon actuelle t
est affichée en dessous.

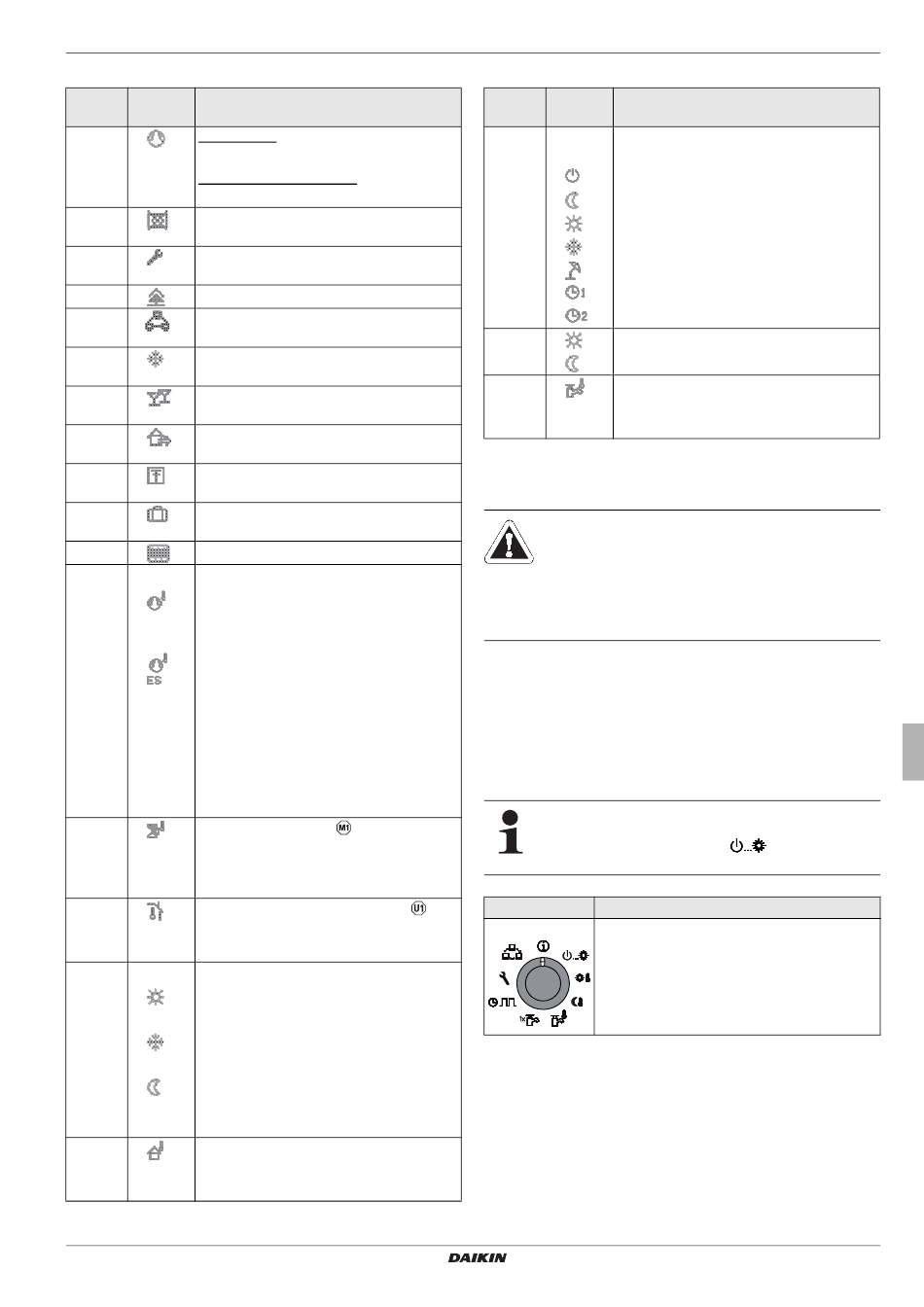

Tab. 3-1 Explication des symboles de l'écran
3.2.2 Éléments de commande
ATTENTION !
N'appuyez pas sur les boutons de com-
mandes avec un objet dur et pointu. Cela
peut entraîner des dommages et des
dysfonctionnements sur la régulation.
Si des combinaisons de touches spéciales ou des pressions plus
longues sur la touche sont requises pour certaines fonctions,
veuillez consulter la partie correspondante de ce manuel.
Commutateur rotatif
Les fonctions et réglages fréquemment utilisés peuvent être sé-
lectionnés rapidement et directement à l'aide du commutateur ro-
tatif (niveau fonction principale).
Quelle que soit la position du commutateur rotatif, le
Daikin Altherma EHS(X/H) fonctionne selon un mode
réglé en position « Régime »
programme spécial.
Action
Tourner
Sélection directe des niveaux de fonction prin-
cipale attribués à cette position du commuta-
teur.
Tab. 3-2 Fonction du commutateur rotatif
3 x Commande
Explication
DHW1
et activé par un
Résultat
