3 x Commande
Afficher la vue d'ensemble des données de service
Dans la vue d'information « Vue Globale », l'écran du Régulation
RoCon HP affiche les données d'exploitation actuelles du Daikin
Altherma EHS(X/H).
L'affichage des données d'exploitation est réparti sur plusieurs
pages de l'écran. L'ajustage du commutateur rotatif permet la na-
vigation entre les différentes pages de l'écran.
Désignation Explication de la valeur d'affichage
courte
Mode Mode actuel de la pompe à chaleur :
- - - : Aucune demande de chaleur ou de refroidis-
sement
: Chauffer
: Mode froid
: Préparation de l'eau chaude
: Fonction de dégivrage automatique active
Ext Mode d'énergie actuel de la pompe à chaleur :
LT : Fonction EVU HT/BT active et bas-tarif.
HT : Fonction EVU HT/BT active et haut-tarif.
SGN : Fonction EVU SMART GRID active,
fonctionnement normal.
SG1 : Fonction EVU SMART GRID active, rejet :
aucun fonctionnement de la pompe à chaleur,
aucune fonction de protection antigel.
SG2 : Fonction EVU SMART GRID active,
recommandation de mise en marche, fonction-
nement avec des températures de consigne plus
élevé, courant bas tarif.
SG3 : Fonction EVU SMART GRID active,
commande de mise en marche et chargement du
ballon à 70 °C, courant bas tarif
- - - : Mode externe non actif, la pompe à chaleur
fonctionne en mode normal
Paramètres [Room thermostat] / [Interlink fct] 
RT
= Inactif : - - -
Paramètre [Room thermostat] = Actif :
– : demande de chaleur ou de refroidisse-
ment
– : Aucune demande de chaleur
Paramètre [Interlink fct] = Actif (priorité) :
– - - - : uniquement protection antigel
– IL1 : température de consigne de départ nor-
male
– IL2 :
– température de consigne de départ aug-
mentée en mode de chauffage
– en mode de refroidissement température
de consigne de départ abaissée
Pompe Rendement actuel de la pompe de brassage in-
terne en %
EHS Rendement actuel du Backup-Heater en kW
BPV Position actuelle de la vanne de mélange 3UVB1
(100 % = A, 0 % = B)
Manuel d'utilisation
12
Désignation Explication de la valeur d'affichage
courte
TV Température de départ actuelle en aval de
l'échangeur de chaleur à plaques (t
TVBH Température actuelle départ chauffage le cas
échéant après l'échangeur thermique d'appoint
de chauffage (t
TR Température actuelle chauffage retour (t
Tdhw Température actuelle dans le ballon d'eau
chaude (t
DHW1
TA Température extérieure actuelle (mesurée par le
capteur de température en option RoCon OT1)
V Débit volumique actuel (débit) dans l'installation
de chauffage
TVBH2 = TVBH
TR1 Température actuelle chauffage retour, capteur
secondaire (t
R2
Tdhw2 Température actuelle dans le ballon d'eau
chaude (t
DHW2
Tliq2 Température de réfrigérant actuelle (t
TA2 Température extérieure actuelle (mesurée par le
capteur de température de l'unité externe de la
pompe à chaleur)
quiet Affiche l'état du mode silencieux
Tab. 3-5 Explication des données de service affichées en vue
d'ensemble

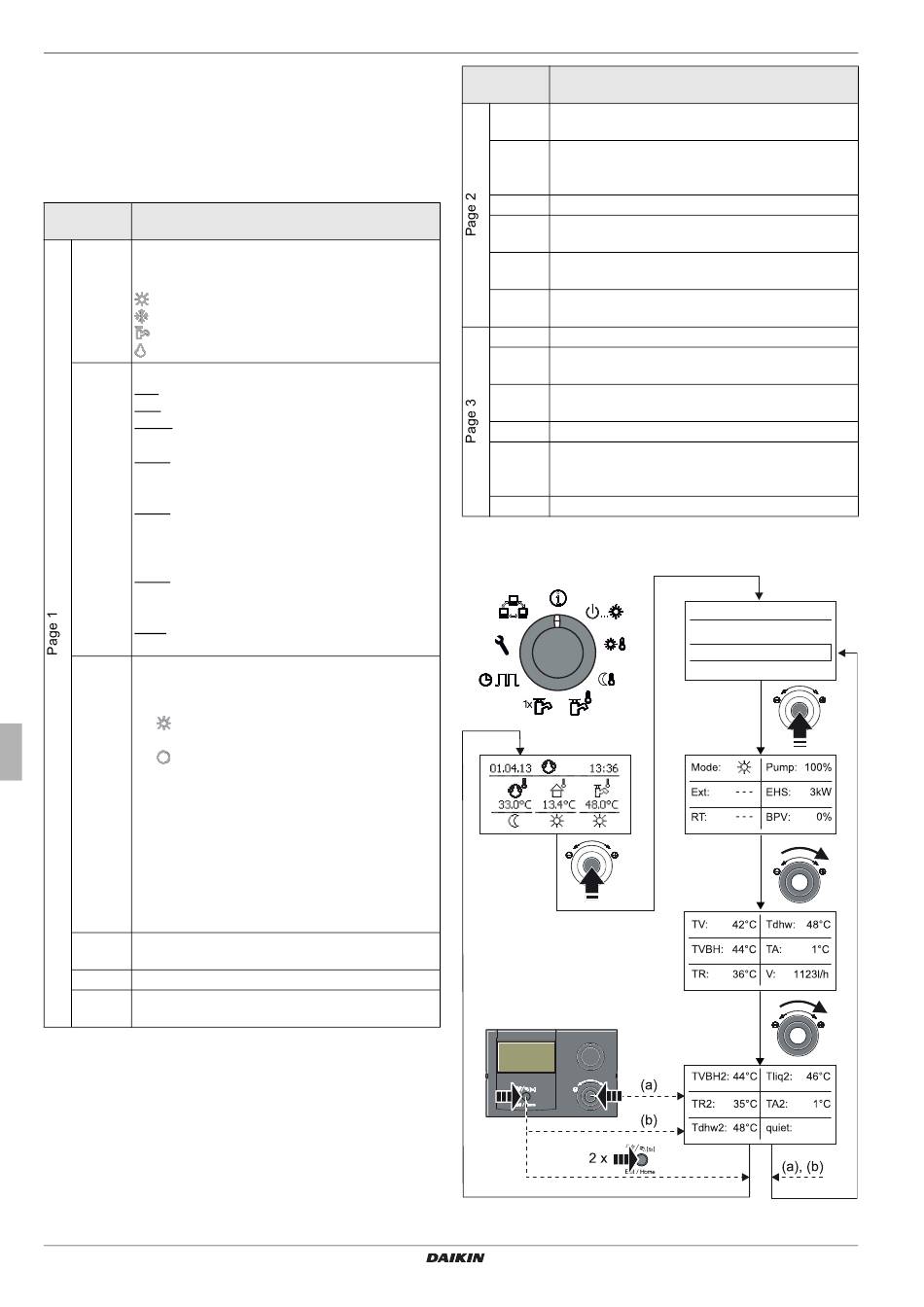

Fig. 3-5 Afficher la vue d'ensemble des données de service
)
V1
)
V, BH
)
R1
)
)
)
)
L2
