Commande
T
Température extérieure
A
T
Valeur de consigne de la tem-
R
pérature ambiante

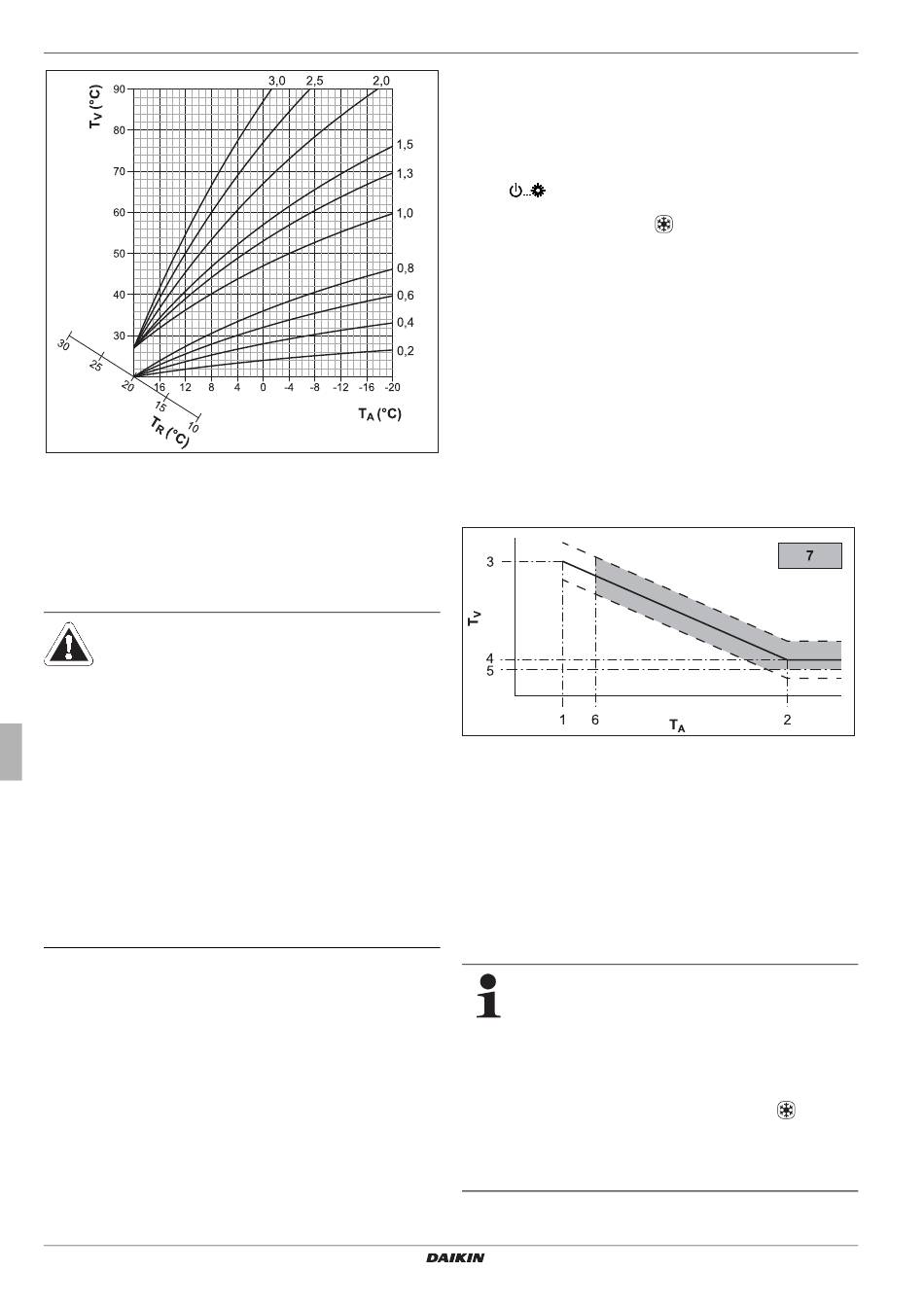

Fig. 3-15 Courbes de chauffage
Les explications supplémentaires et les valeurs de consigne possibles pour cette
fonction figurent dans le chapitre 6.2.
3.6.3 Courbe de refroidissement
Attention ! risque de condensation !
En cas de panne ou en cas de mauvais
réglage du paramètre, une condensation
de l'installation du chauffage par le sol
pourrait endommager la chape ou la
structure du sol.
● Régler, avant la première mise en
service et l'activation du mode de
refroidissement, la limite de tempé-
rature minimale du Régulation
RoCon HP (paramètre [Val min Dép
Rafr]) avant le début de la mesure des
émissions à la température minimale
autorisée de l'installation.
Avec la courbe de refroidissement, la température de départ de
consigne est adaptée à la construction du bâtiment selon la tem-
pérature extérieure respective (réglage de la température de
départ de consigne variable selon les conditions météorolo-
giques, voir chapitre 3.6.4). Des températures extérieures plus
élevées conduisent à une température de départ de consigne
plus froide et vice-versa.
Manuel d'utilisation
24
T
Température de départ
V
Conditions préalables au mode de refroidissement :
– Température extérieure > valeur réglée de la température
ambiante de consigne
– Température extérieure > valeur réglée du paramètre [Start
Rafr T-ext]
– Mode de service « Mode froid » activé.
a) Au moyen du commutateur rotatif en position « Régime »
ou
b) Au moyen de la fonction de thermostat ambiant (contact
de commande Refroidir
– Pas de demande de chaleur active dans le système d'instal-
lation de chauffage RoCon.
La courbe de refroidissement est définie au moyen des quatre
paramètres suivants :
1. [Start Rafr T-ext]
2. [Rafr max T-ext]
3. [Val Dép Rafr]
4. [Val max Dép Rafr]
Pendant la régulation de la température de départ de consigne
selon les éléments, l'utilisateur peut modifier la température de
départ avec le paramètre [Corr val cons Rafr] de 5 °K maximum
vers le haut ou vers le bas. La température est limitée par le pa-
ramètre [Val min Dép Rafr] vers le bas.
1
Paramètre [Start Rafr T-ext]
2
Paramètre [Rafr max T-ext]
3
Paramètre [Val Dép Rafr]
4
Paramètre [Val max Dép Rafr]
5
Paramètre [Val min Dép Rafr]
6
Température ambiante de consigne
7
Mode de refroidissement possible
Fig. 3-16 Courbe de refroidissement dépendant des paramètres
Les explications supplémentaires et les valeurs de consigne possibles pour cette
fonction figurent dans le chapitre 6.2.3.
Si la température extérieure moyenne diminue au des-
sous de 4 °C alors que le mode de fonctionnement
« Mode froid » est activé, le mode de fonctionnement
passe automatiquement à « Chauffer ».
Un nouveau passage du mode de fonctionnement à
« Mode froid » n'a alors lieu que :
– si un thermostat d'ambiance est raccordé à un rac-
cord enfichable J16 (Refroidissement
– le contact commutateur du thermostat d'ambiance
est fermé et que
– la température extérieure remonte au-dessus
de 10°C.
fermé)
T
Température exté-
A
rieure
T
Température de dé-
V
part
―
Courbe de refroidisse-
ment
---
Décalage parallèle
possible de la courbe
de refroidissement
) et que
