Raccordement de la chaudière côté fumées
8
Raccordement de la chaudière côté fumées
Ce chapitre explique comment raccorder la chaudière côté fumées.
8.1
Mise en place de la manchette
d'étanchéité du conduit de fumées (accessoire)
Nous vous recommandons d'utiliser une manchette
d'étanchéité pour le tuyau des fumées fig. 49, [1]).
▶ Insérer le tuyau des fumées ( fig. 49, [4]) jusqu'à la butée sur la
buse du collecteur des fumées ( fig. 49, [6]).
▶ Poser la manchette d'étanchéité ( fig. 49, [1]) en haut de manière
à ce qu'elle se chevauche autour du tuyau des fumées ( fig. 49,
[4]) et de la buse du collecteur ( fig. 49, [6]).
▶ Poser les colliers de serrage à vis sans fin ( fig. 49, [5]) au-dessus
de la manchette d'étanchéité ( fig. 49, [1]). Poser l'un des colliers
de serrage ( fig. 49, [5]) sur la buse du collecteur ( fig. 49, [6])
et l'autre sur le tuyau des fumées en appuyant ( fig. 49, [4]).
▶ Serrer le collier de serrage à vis sans fin ( fig. 49, [5]). La man-
chette d'étanchéité ( fig. 49, [1]) doit être lisse et coller contre.
1

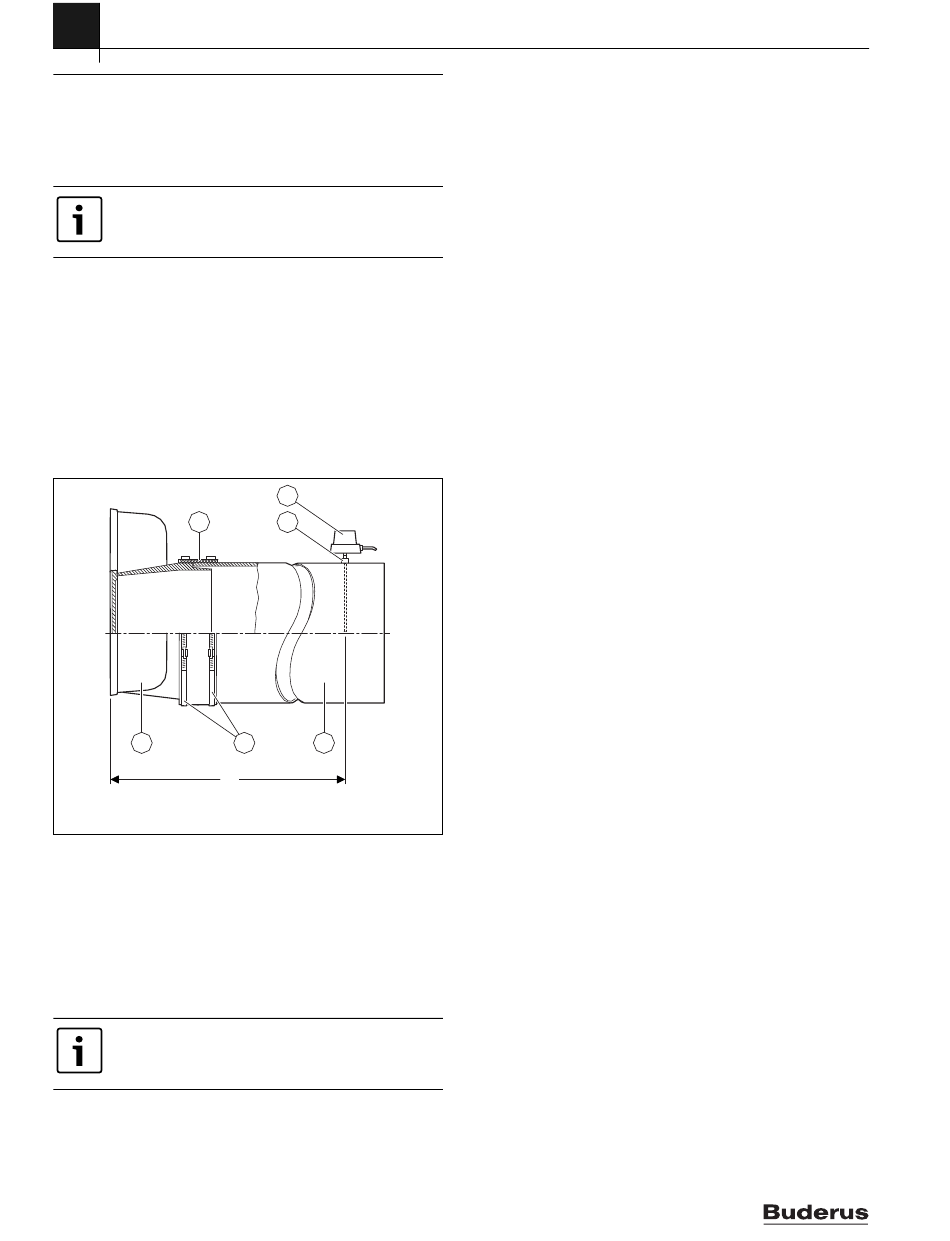

Fig. 49 Montage de la manchette d'étanchéité du conduit des fumées
[1]
Manchette d'étanchéité du conduit des fumées
[2]
Sonde de température des fumées
[3]
Manchon
[4]
Tuyau d'évacuation des fumées
[5]
Colliers de serrage à vis
[6]
Coupe tirage antirefouleur
[A]
2 × diamètre du tuyau des fumées,
minimum 28 22/64 pouces (720 mm)
Resserrez les colliers de serrage à vis sans fin si néces-
saire.
34
2
3
5
4
720 42 23-57.1o
8.2
Montage de la sonde de température des fumées
(accessoire)
▶ Souder le manchon au tuyau des fumées ( fig. 49, [3]) à une dis-
tance de 2 × diamètre du tuyau des fumées (A) du collecteur
( fig. 49, [6]) ( fig. 49, [4]).
▶ Monter la sonde de température ( fig. 49, [2]) selon la notice de
montage séparée.
Logano G615 – 6 720 647 206 (2018/04)
