6.2
Distances recommandées par rapport aux murs
50 7/16"
(1281 mm)
≥ 15 3/4"
(400 mm)

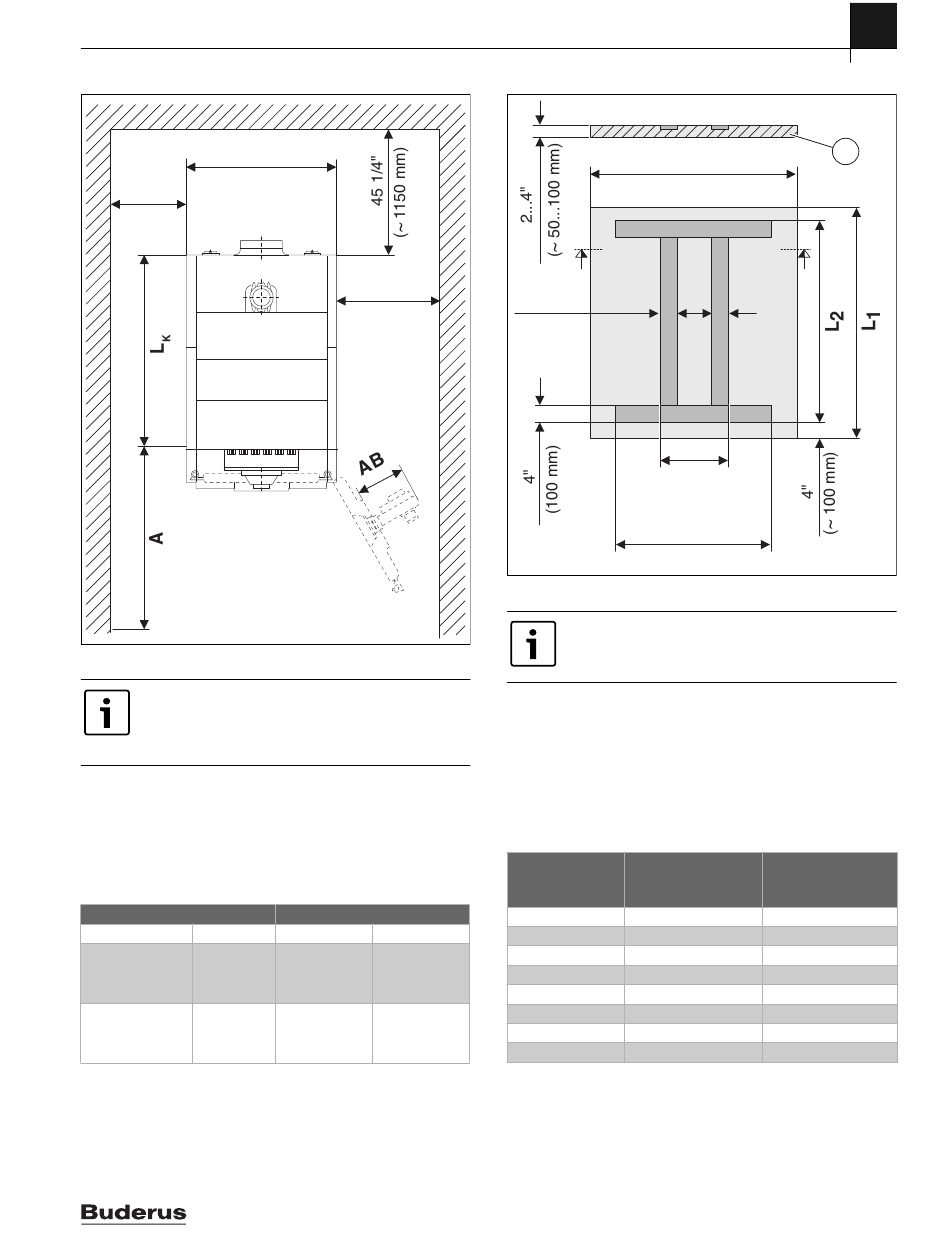

Fig. 5
Local d'installation avec chaudière
Respectez les distances recommandées par rapport aux
murs pour l'ouverture de la porte du brûleur, le montage
de la chaudière, le nettoyage et l'entretien ( fig. 5 et
tabl. 8).
Tenir compte de l'espace nécessaire pour l'ouverture de la porte du brû-
leur.
La porte du brûleur peut être accrochée ou ouverte à droite ou à gauche.
La distance par rapport au mur côté charnière doit au moins corres-
pondre au déchargement du brûleur (AB). La distance recommandée
par rapport aux murs est AB + 3 15/16 pouce AB + 100 mm).
Taille de la chaudière
BTU/h (W)
Eléments
1,944,921 –
9 – 12
2,797,956
(570 – 820)
3,139,170 –
13 – 16
4,094,570
(920 – 1200)
Tab. 8
Distances minimales recommandées par rapport aux murs
Si les distances ne sont pas respectées, le nettoyage ne peut pas être
effectué avec l'assemblage de nettoyage (accessoire). Il est également
possible d'utiliser des appareils plus courts (longueur env. 3 ¼ pieds
(1 m)) ou de procéder à un nettoyage chimique.
Logano G615 – 6 720 647 206 (2018/04)
AB + 4"
(AB+100 mm)
6 720 642 625-03.1o
Distance A en pouces (mm)
recommandée
minimum
90 35/64
55 1/8
(2300)
(1400)
118 7/64
59 1/16
(3000)
(1500)
Mise en place de la chaudière
6.3
Pose de la chaudière sur le socle
34 3/4"
(~ 1160 mm)
4"
(100 mm)
16 9/64"
(410 mm)
32 9/32"
(820 mm)
Fig. 6
Dimensions du socle
Buderus propose en accessoire un rail insonorisant.
Poser la chaudière sur un socle de 2 – 4 pouces (´450 – 100 mm) de
haut (attention aux distances par rapport aux murs). Le socle doit être
plan et horizontal. Le bord avant de la chaudière doit être aligné avec le
bord du socle.
Si le socle fourni en tant qu'accessoire n'est pas utilisé, il faut construire
un socle avec une équerre en acier de 3 15/16 × 1 31/32 × 5/16
pouces (100 × 50 × 8 mm) ou un acier plat de 3 15/16 × 13/64
pouces (100 × 5 mm).
Nombre d'éléments de
L1 (socle)
chaudière
pouces (mm)
9
65 3/4 (1670)
10
72 7/16 (1840)
11
79 9/64 (2010)
12
85 53/64 (2180)
13
92 33/64 (2350)
14
99 7/32 (2520)
15
105 29/32 (2690)
16
112 19/32 (2860)
Tab. 9
Dimensions du socle pour la cornière et l'acier plat
6
1
6 720 642 621-01.1o
L2 (longueur de l'élément
en acier)
pouces (mm)
57 7/8 (1470)
64 9/16 (1640)
71 1/4 (1810)
77 61/64 (1980)
84 41/64 (2150)
91 11/32 (2320)
98 1/32 (2490)
104 23/32 (2660)
13
