Montage du bloc chaudière
▶ Glisser le premier élément du panneau latéral avec le bord inférieur
derrière la traverse longitudinale inférieure, soulever légèrement et
accrocher les crochets dans les incisions de la traverse longitudinale
supérieure.

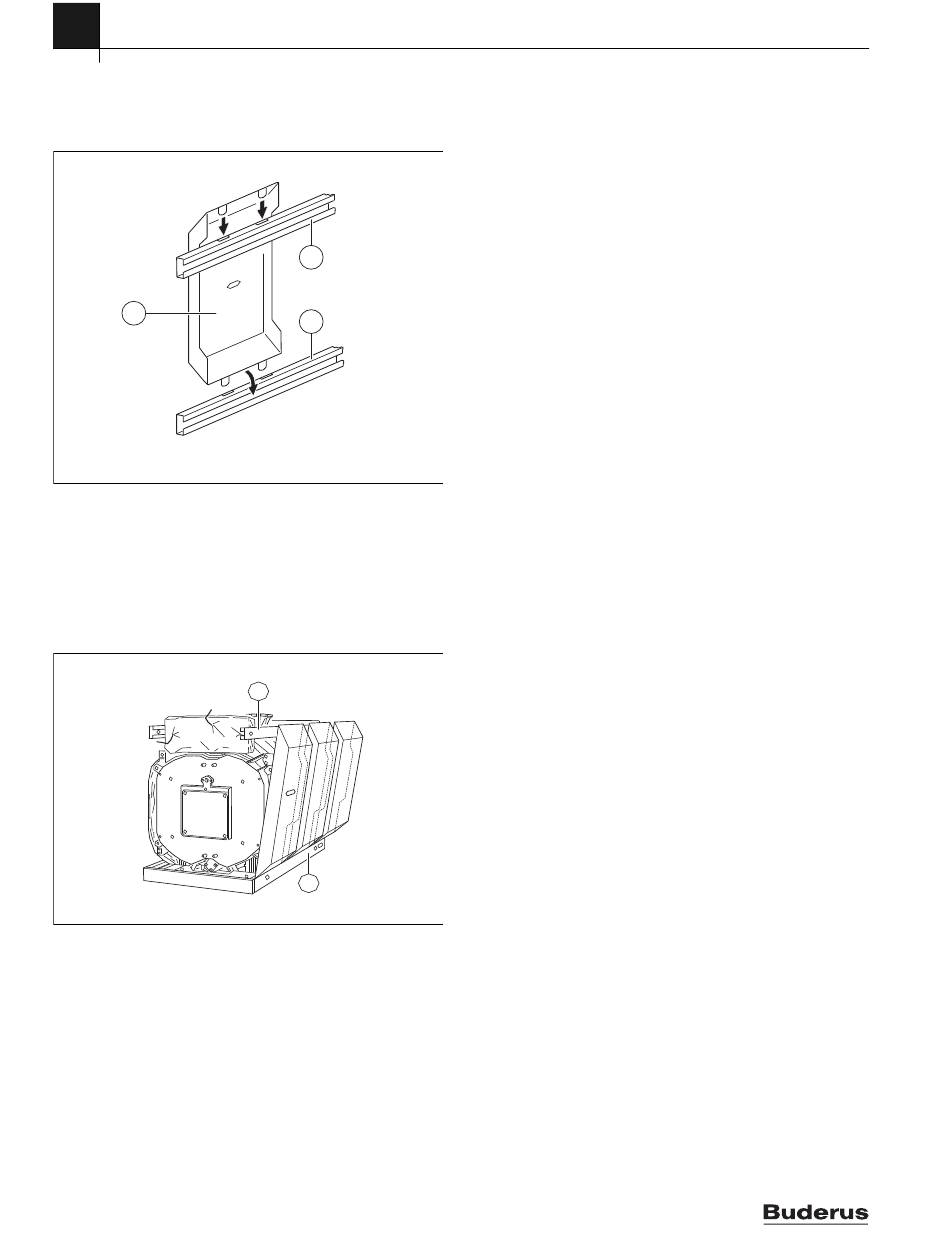

Fig. 41 Montage de l'élément du panneau latéral
[1] Premier élément du panneau latéral
[2] Traverse longitudinale supérieure
[3] Traverse longitudinale inférieure
▶ Glisser les autres éléments du panneau latéral avec le bord inférieur
derrière la traverse longitudinale inférieure, soulever légèrement et
accrocher avec le bord supérieur sur la traverse longitudinale supé-
rieure.
Fig. 42 Monter les autres éléments des parois latérales
[1] Traverse longitudinale supérieure
[2] Traverse longitudinale inférieure
