Mode d'emploi raccourci
Ce mode d'emploi donne un aperçu rapide des principales fonctions du matériel. Merci
de consulter impérativement le mode d'emploi complet avant toute utilisation !
Fonctions des touches
Touche
Fonction
Touche de fonction (3x) : La fonction dépend du positionnement effectif des touches
Modifier l'affichage de la 1ère ligne. En mode configuration : Augmenter la valeur (pour un déroulement rapide,
maintenir appuyé), sélectionner une option
Modifier l'affichage de la 2ème ligne. En mode configuration : Diminuer la valeur (pour un déroulement rapide
maintenir appuyé), sélectionner une option
Imprimer les données
Seulement 735-1: Si la fonction impression cyclique est activée la série de mesure programmée démarre.
Allumer l'appareil, Allumer/éteindre le rétro-éclairage de l'affichage Eteindre l'appareil (maintenir appuyé)
Touches de fonctions (dépend du profil et des paramétrages)
Affichage
OK
ESC
/
Hold
ACT
Reset
Moyenne
Protocole
Dép.
Arrêt
Mém.
Radio
Protocole
Signification
Ouvrir menu principal
Confirmer
Quitter
Figer les valeurs / Actualiser
Reset des Min/Max
Ouvrir menu "Moyenne temporelle"
Ouvrir " Protocole de mesure " (uniquement 735-2)
Commencer la série de tests (735-2/-4 uniquement)
Terminer la série de tests (735-2 uniquement),
Fin du cycle d'impression (735-1 uniquement)
Mémoriser les valeurs (uniquement 735-2)
Ouvrir menu " Radio " (Telémesure)
Ouvrir menu " Lieux de mesure "

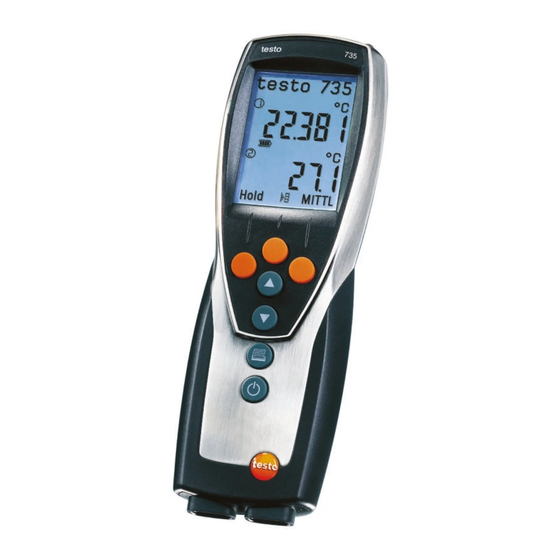

Appareil de mesure de température
testo 735
fr
