- Page 1 Testo 552 - Stick à vide Mode d'emploi 1.800.561.8187 information@itm.com www. .com...
-
Page 2: Table Des Matières
4.6 Calibrage sur site ................. 17 4.7 Calibrage au moyen d'un appareil de mesure du vide de référence ... 18 4.8 Utilisation en tant que capteur en combinaison avec le testo 570 ..18 5 Maintenance ..................20 5.1 Remplacement des piles ..............20 5.2 Nettoyage de l'appareil ............... -
Page 3: Sécurité Et Élimination
Ne stockez jamais le produit avec des solvants. • N'utilisez pas de produits déshydratants. • Ne procédez qu'aux travaux d'entretien et de maintenance décrits dans le présent document. Respectez les manipulations indiquées. • Utilisez exclusivement des pièces de rechange d'origine Testo. 1.800.561.8187 information@itm.com www. .com... - Page 4 1 Sécurité et élimination Piles et accumulateurs • L'utilisation inappropriée de piles et d'accumulateurs peut entraîner la destruction des piles et accumulateurs, causer des blessures par électrocutions ou encore provoquer des incendies ou des fuites de liquides chimiques. • N'utilisez les piles et accumulateurs fournis que conformément aux instructions du mode d'emploi.
-
Page 5: Elimination
Eliminez l'appareil après la fin de sa durée de vie en recourant à la collecte séparée des appareils électriques et électroniques. Respectez ici les prescriptions locales d'élimination. Ou renvoyez le produit à Testo afin que l'entreprise se charge de l'élimination. -
Page 6: Caractéristiques Techniques
2 Caractéristiques techniques 2 Caractéristiques techniques Propriété Valeurs Capteur de pression absolue max. 6 bar (87 psi) ATTENTION Dépassement de la pression. Destruction du capteur de pression absolue! - Ne dépassez pas la valeur maximale. Plage de mesure – Vide 1100 - 0 mbar / 825080 - 0 micron Surcharge du capteur (relative) 5 bar / 72 psi Résolution –... - Page 7 2 Caractéristiques techniques Propriété Valeurs Cadence de mesure 0,5 sec. Enregistreur de valeurs de 1 capteur de pression absolue mesure - 2x 7/16" UNF Raccords - 1x MiniDIN (t570) Garantie 2 ans Valeurs de réglage pour les seuils d'alarme Unité Plage de réglage Résolution mbar / hPa...
-
Page 8: Description De L'appareil

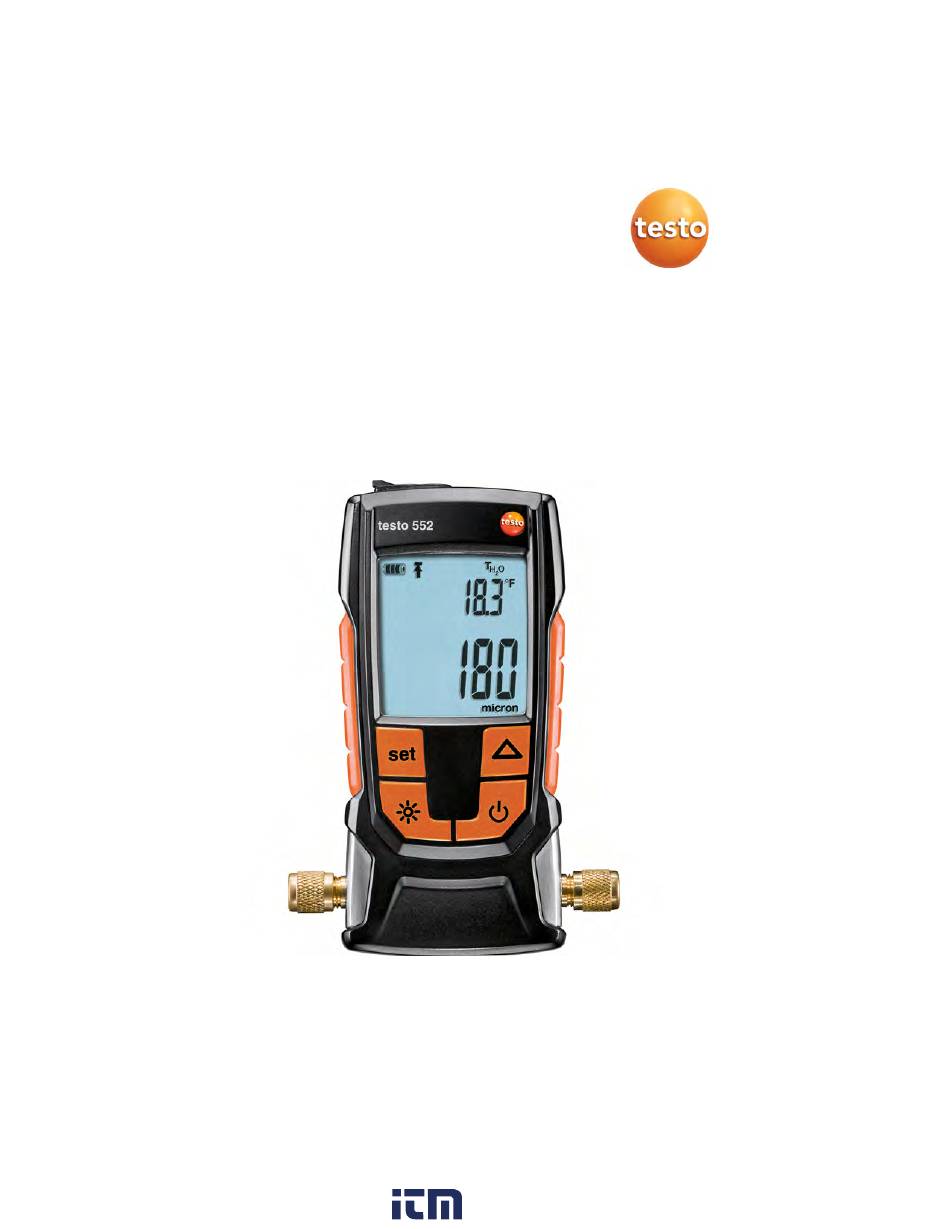

3 Description de l'appareil 3.1 Utilisation Le testo 552 est un appareil de mesure du vide digital permettant des mesures précises des plus petites pressions en dépression. Celui-ci sert à contrôler l'évacuation (le plus souvent lors de la mise en service) sur les installations frigorifiques et pompes à... -
Page 9: Aperçu Des Affichages À L'écran
3 Description de l'appareil 3 Touches de commande Utilisation de l'appareil. 4 Raccord 7/16“ UNF, Raccordement des tuyaux de fluide frigorigène, laiton pompe à vide, aides au montage, etc. 5 Crochet Système de suspension. 6 Compartiment à piles Contient deux piles AA. 3.3 Aperçu des affichages à... -
Page 10: Aperçu Des Touches De Commande
- Unité réglée (°C, °F) 4 Slave Mode Apparaît lorsque le testo 552 est connecté au testo 570 via un câble de connexion et que le testo 570 se trouve en mode Evacuation. 5 Affichage de la pressionAffiche la pression actuelle mesurée, la grandeur de mesure et l'unité... -
Page 11: Aperçu Des Options De Raccordement
Option 2). Option 1 (recommandée) Le testo 552 est connecté au point le plus éloigné de la pompe à vide. Ceci permet de garantir qu'un vide suffisamment important puisse être généré dans l'ensemble de l'installation de manière à éliminer toute trace d'humidité... - Page 12 3 Description de l'appareil Option 4 Option 5 1.800.561.8187 information@itm.com www. .com...
-
Page 13: Utilisation
4.1 Raccordement Utilisez toujours des tuyaux de fluide frigorigène spécialement conçus pour les évacuations. - Retirez les capuchons de protection. - Raccordez le testo 552 au circuit. 4.2 Démarrage et mise à l'arrêt de l'appareil - Appuyez sur L'appareil démarre / s'éteint. -
Page 14: Réglage Des Unités Et De La Fonction Autooff
4 Utilisation L'éclairage d'arrière-plan s'allume / s'éteint. 4.4 Réglage des unités et de la fonction AutoOff Le menu "Réglages" doit toujours être parcouru dans son intégralité, même si un seul paramètre doit être modifié. - Démarrez l'appareil. - Appuyez sur pour modifier les réglages. - Page 15 4 Utilisation L'unité est réglée. L'écran affiche l'unité de température. - Appuyez sur pour régler l'unité de température souhaitée. - Appuyez sur <v>B - Einstellungen 05</v L'unité de température est réglée. L'écran affiche le réglage du seuil d'alarme.
- Page 16 4 Utilisation Lorsque la fonction AutoOff est activée, l'appareil s'éteint lorsqu'aucune touche n'est enfoncée pendant 2 heures. - Appuyez sur pour activer ou désactiver la fonction AutoOff. on = marche off = arrêt - Appuyez sur Tous les réglages sont enregistrés. ...
-
Page 17: Affichage Des Valeurs De Température
- La pompe à vide connectée doit, idéalement, pouvoir générer une pression résiduelle minimale de < 0,1 hPa. - Le calibrage sur site calibre le testo 552 sur sa pompe à vide. - Connectez la pompe à vide à un raccord du testo 552. -
Page 18: Calibrage Au Moyen D'un Appareil De Mesure Du Vide De Référence
Le testo 552 ne dispose d'aucune fonction de mémorisation ou de transmission propre. La connexion du testo 552 au testo 570 permet le transfert des données sur le testo 570 ; de là, les données peuvent être enregistrées ou gérées via le logiciel EasyKool. - Page 19 4 Utilisation Le testo 570 ne peut être connecté au testo 552 que lorsque le mode « Evacuation » est activé. Pendant l'utilisation comme capteur, le testo 552 ne peut pas être commandé ; toutes ses touches sont désactivées. Pour pouvoir utiliser les valeurs de mesure du testo 552 dans le logiciel EasyKool, la version 4.0 ou une version plus récente du logiciel...
-
Page 20: Maintenance
5 Maintenance 5 Maintenance 5.1 Remplacement des piles - Eteignez l'appareil. - Dépliez le crochet vers le haut. - Ouvrez le compartiment à piles. - Retirez les piles. - Mettez de nouvelles piles en place ; respectez ici les indications à l'intérieur du compartiments à... - Page 21 5 Maintenance - Essuyez le boîtier de l'appareil avec un chiffon humide. Utilisez des produits de nettoyage ménagers doux ou de l'eau savonneuse. 1.800.561.8187 information@itm.com www. .com...
-
Page 22: Conseils Et Dépannage
6 Conseils et dépannage 6 Conseils et dépannage 6.1 Questions et réponses Question Cause possible / Solution - Vérifiez si le testo 552 est correctement Les valeurs de mesure ne raccordé. coïncident pas. - Raccordez directement le testo 552 à la pompe à...
