Sommaire des Matières pour TESTO 755

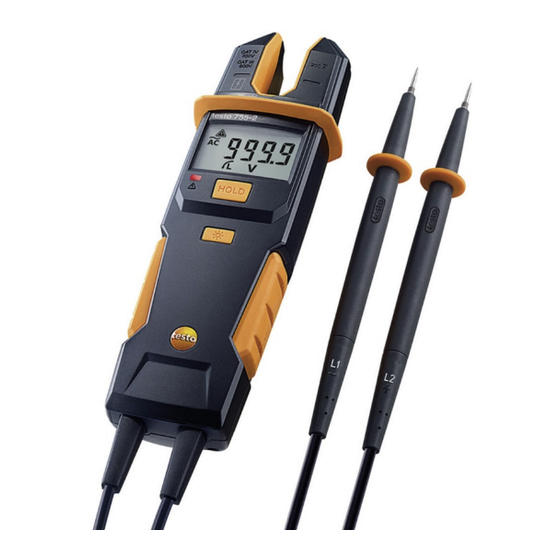

- Page 1 755 · Contrôleur de courant / tension Mode d'emploi...
-
Page 2: Table Des Matières
............10 8.4. Mesures du courant ........10 8.5. Contrôles de continuité / résistance ....11 8.6. Détection de l'ordre des phases (testo 755-2 uniquement) ............11 9 Service et maintenance ..........11 9.1. Remplacement des piles ........ 11 9.2. -
Page 3: Noter Avant L'utilisation
3 Consignes de sécurité 2 A noter avant l'utilisation ! • Le mode d'emploi comprend des informations et remarques nécessaires pour une manipulation et une utilisation sûres de l'appareil. Le mode d'emploi doit avoir été lu attentivement avant l'utilisation de l'appareil et tous les points qu'il contient doivent être respectés. -
Page 4: Utilisation Conforme
été conçu : • Mesures du courant, mesures des tensions alternatives et continues de 6 à 600 V (testo 755-1) ou de 6 à 1000 V (testo 755-2), contrôles de continuité / contrôles de résistance • L'appareil ne peut être utilisé que dans les étendues de mesure spécifiées pour les catégories de surtension suivantes :... -
Page 5: Données Techniques
755-1 : 6 … 600 V AC/DC mesure (HOLD) testo 755-2 : 6 … 1000 V AC/DC Affichage des surcharges testo 755-1 : > = 630 V AC/DC, l'écran LC indique testo 755-2 : > = 1050 V AC/DC, l'écran LC indique Catégorie de mesure... - Page 6 5 Données techniques Contrôle du courant Propriété Valeurs Etendue de tension max. 200 A AC Etendue de fréquence 40 … 70 Hz Résolution 0,1 A ± (3 % de la valeur affichée + 3 digits) Affichage des > = 220 A, l'écran LC indique surcharges Catégorie de mesure CAT III 600 V / CAT IV 300 V...
-
Page 7: Vue D'ensemble
6 Vue d'ensemble Propriété Valeurs Prescriptions de EN 61243-3:2014, DIN VDE 0682-401:2011, sécurité DIN EN 61010-1:2011 Homologations CE, CSA 6 Vue d'ensemble 6.1. Affichage et éléments de commande Poignée Activation de l'éclairage du point de mesure et de l'éclairage de l'affichage LC HOLD (gel des valeurs de mesure) LED «... -
Page 8: Explication Des Symboles
• Limite de la basse tension de protection dépassée (> 50 V de tension alternative / > 120 V de tension continue) • Contrôle de phase unipolaire (testo 755-2 uniquement) : phase détectée Ω, kΩ Résistance en Ohm ou kilo-ohm Continuité... -
Page 9: Utilisation De L'appareil
8 Contrôles 7 Utilisation de l'appareil 7.1. Démarrage de l'appareil > Relier les deux pointes de contrôle ou enfoncer une touche au choix. L'appareil est démarré, l'affichage LC indique ---. 7.2. Activation / Désactivation de l'éclairage du point de mesure >... -
Page 10: Contrôles De Tension
(50 V de tension alternative / 120 V de tension continue), un signal sonore retentit, la LED rouge s'allume et l'affichage LC s'allume 8.3. Contrôles de phase unipolaires (testo 755-2 uniquement) Le contrôle de phase unipolaire est possible pour les tensions alternatives à partir d'env. 90 V. -
Page 11: Contrôles De Continuité / Résistance
9.2. Entretien L'appareil ne nécessite aucun entretien particulier lorsqu'il est utilisé conformément au mode d'emploi. Si un dysfonctionnement survient pendant le fonctionnement, la mesure en cours doit immédiatement être arrêtée. Renvoyez l'appareil pour contrôle au service après-vente de Testo. -
Page 12: Stockage
> Au terme de la durée d'utilisation du produit, apportez-le dans un centre de collecte sélective des déchets d'équipements électriques et électroniques (respectez les règlements locaux en vigueur) ou renvoyez-le à Testo en vue de son élimination. - Page 14 Testo SE & Co. KGaA Testo-Straße 1 79853 Lenzkirch Germany Tel.: +49 7653 681-0 Fax: +49 7653 681-7699 E-Mail: info@testo.de www.testo.de 0970 7550 fr 05...
