4.2

Clavier / afficheur

4.2.1 Description de l'afficheur
L'afficheur ne peut être monté que sur le variateur.
4.2.2 KI-Keypad
L'afficheur KI-Keypad comprend deux lignes de texte. La ligne supérieure indique l'état du variateur ou
le menu et le numéro du paramètre actuellement visualisé(s). La ligne inférieure de l'afficheur indique
la valeur du paramètre ou le type de mise en sécurité spécifique. Les deux derniers caractères de la
première ligne peuvent afficher des indications spéciales. Si une ou plusieurs indications sont actives,
leur priorité est comme indiqué dans le Tableau 4-1.
Lorsque le variateur est mis sous tension, la ligne inférieure indique le paramètre de mise sous
tension défini par le Paramètre actif à la mise sous tension (11.022).

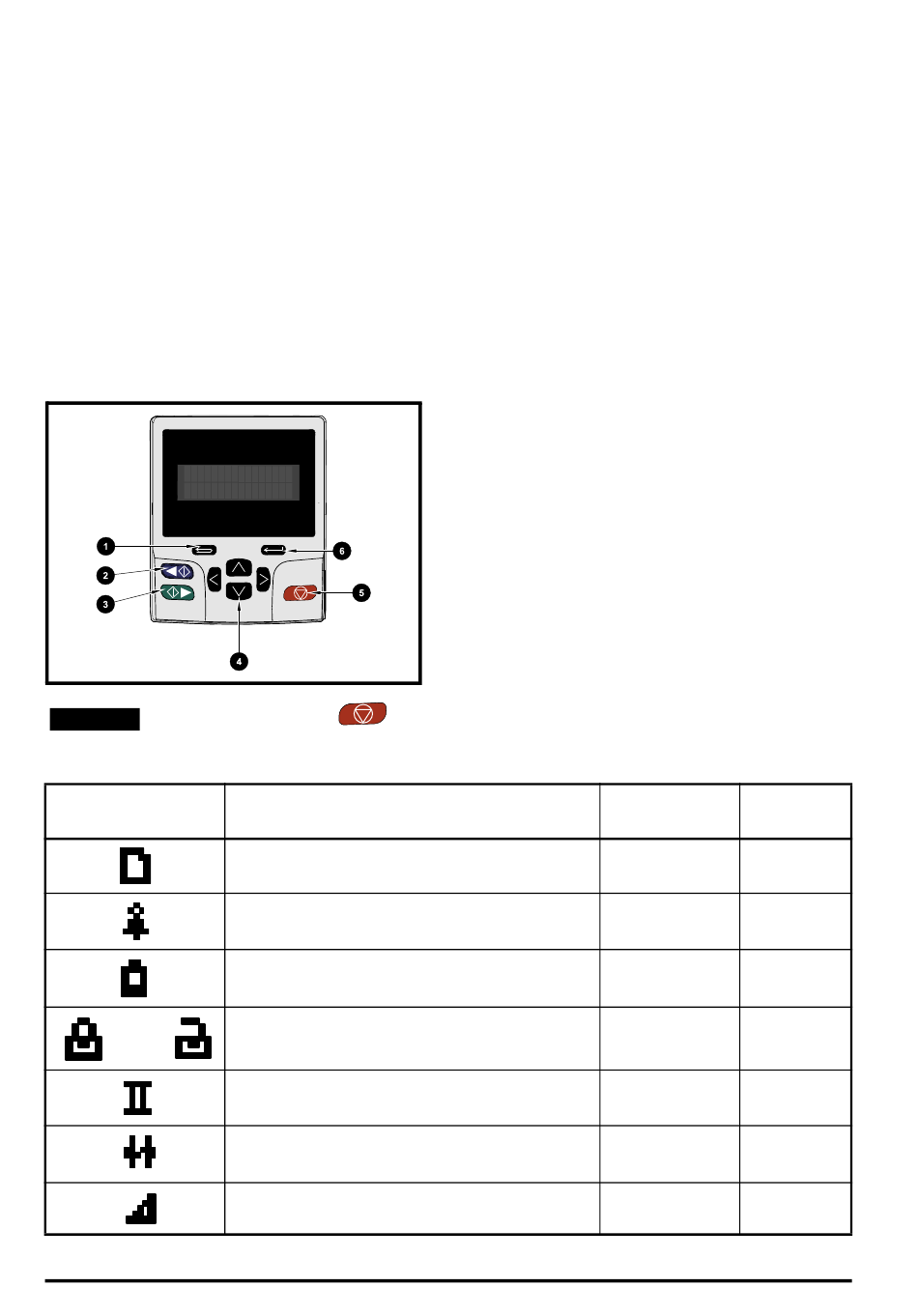

Figure 4-1 KI-Keypad
La touche rouge arrêt
NOTE
Tableau 4-1 Icône de l'action active
Icône de
l'action active
ou
16
est utilisée également pour le reset du variateur.
Description
Accès à la carte média non volatile en cours
Alarme active
Batterie faible de l'horloge temps réel du
clavier
Sécurité variateur active et verrouillée ou
déverrouillée
Paramétrage moteur 2 actif
Programme utilisateur en cours d'exécution
Référence clavier active
Guide de mise en service rapide - Contrôle Unidrive M702 / HS72
1. Touche Échap
2. Démarrage en marche arrière
(bouton auxiliaire)
3. Démarrage en marche avant
4. Touches de navigation (x4)
5. Touche Arrêt/Reset (rouge)
6. Touche Entrée
(1=supérieure)
Ligne Priorité sur
la ligne
1 1
1 2
1 3
1 4
2 1
3 1
4 1
