Capteur d'angle de barre RF40
Guide d'installation

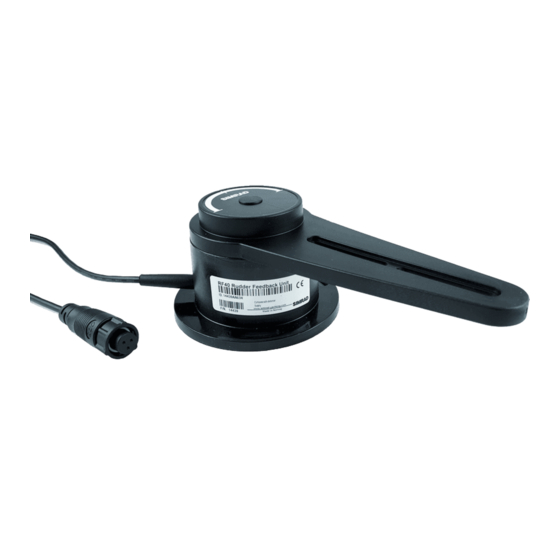

L'appareil RF40 est un capteur d'angle de barre résistif, adapté aux systèmes de
pilotage automatique dotés d'un pilote automatique NAC-1 ou NAC-2.
¼ Remarque :
L'appareil RF40 ne peut pas être utilisé avec le pilote automatique
NAC-3.
L'appareil RF40 peut également être utilisé avec les pilotes automatiques dotés
d'une entrée de capteur d'angle de barre analogique.
¼ Remarque :
Ne retirez pas le levier du transmetteur du capteur d'angle.
¼ Remarque :
L'appareil est réglé par défaut et son installation ne nécessite aucun
autre réglage que ceux décrits ci-dessous.
Emplacement de montage
Le capteur RF40 (A) se monte à proximité de la barre. Il est lié mécaniquement au
tiller (B) ou au quadrant de la barre.
Sélectionnez un emplacement de montage approprié pour le capteur RF40,
conformément à l'illustration
• X1 = X2 : minimum 150 mm (5,9"), maximum 345 mm (13,6")
• Y1 = Y2 : minimum 44 mm (1,7"), maximum 130 mm (5,1")
A
A
Y1
X1
X1 = X2
Y1 = Y2
B
X2
B
Y2
