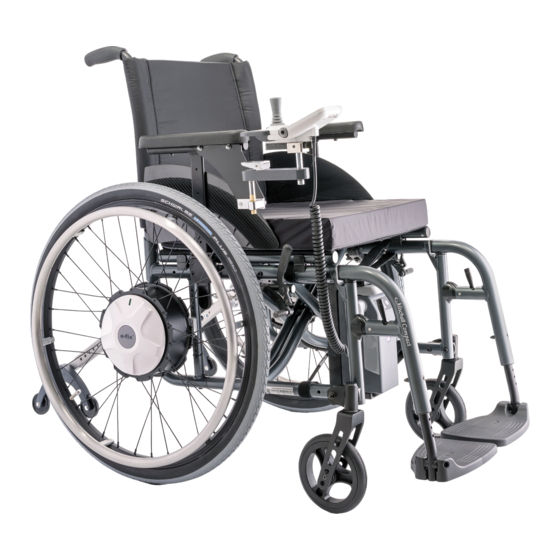

Dispositif de propulsion par moteur électrique pour fauteuil roulant manuel. informations pour thérapeutes et revendeur spécialisés. les fonctions de programmation. poids maximum de la personne : 120 kg, tailles des roues : 22" ou 24", increvable; poids m (15 pages)
Informations pour les thérapeutes et les commerçants specialisés Les fonctions de programmation·Série des modèles E25/ E26 Status 03/ 2006 Contenu Le mode de programmation Programmes de conduite Paramètres modifiables Sélection des groupes de paramètres conduite autonome/commande d‘accompagnement intuitive Vitesse maximale en marche avant Vitesse maximale en marche arrière Temps d’accélération Temps de ralentissement...
Le mode de programmation Pour répondre aux différents types d’handicap et aux exigences des clients, le dispositif e-fix offre une variété de paramètres de conduite qui peuvent être modifiés. La programmation peut être réalisée directement par l’intermédiaire de l’unité de commande, sans nécessiter un appareil de commande supplémentaire.
Paramètres modifiables · Pour le e-fix E25/E26, les groupes de paramètres pour la conduite autonome et avec commande d‘accompagnement intuitive peuvent être programmés indépendamment l‘un de l‘autre. Il est, par exemple, possible de programmer une conduite autonome plus lente et plus précise pour l‘intérieur, et, à...
Temps de ralentissement · Durée du processus de freinage de la vitesse maximale au niveau de conduite désiré ou à l’immobilisation. · Réduction lorsqu’une conduite très douce est souhaitée à des petites vitesses, par exemple pour les utilisateurs à faible tonus/stabilité du tronc. ·...
Options d‘affichage · En outre, possibilité d‘afficher les kilomètres journaliers ou la vitesse. · Lorsque l‘affichage des kilomètres est activé et que le dispositif e-fix est allumé, appuyez sur la touche de fonction. En la maintenant pressée, retirez le joystick.
Pour activer le mode de programmation, il faut d’abord introduire la clé magnétique [1] dans l’orifice prévu à cet effet sur la face inférieure de l’unité de commande. Ensuite, mettre en marche le dispositif e-fix en actionnant la touche Marche/Arrêt [2]. Le display [3] affiche alors le symbole , le code «0»...
Modifier les paramètres Lorsque le mode que vous voulez changer est sélectionné, vous pouvez commencer à programmer les différents paramètres de conduite. La dérivation du joystick vers la gauche ou la droite permet de régler les différents paramètres, à savoir: [Fig.
· Tirez le joystick vers l’arrière et maintenez-le dans cette position [4]. · Mettez en marche le dispositif e-fix en appuyant sur la touche Marche / Arrêt [2]. · Attendez environ 2 secondes et l’état initial de la programmation sera rétabli.
Tableau de paramètres (Les réglages initiaux effectués en usine sont marqués en gras et soulignés) DESCRIPTION PaRa- BaRRES ValEuR NOmINalE mèTRE PROgRammE DE CONDuITE mode de conduite autonome 0 1 barre 2 barres Mode de la commande d‘accompagnement intuitive DESCRIPTION PaRa- BaRRES mODE DE CONDuITE auTONOmE mODE DE la COmmaNDE mèTRE D‘aCCOmPagNEmENT INTuITIVE VITESSE maxImalE 1 1 barre 0,6 km/h 3,5 km/h EN maRChE aVaNT 2 barres 2,4 km/h 4,0 km/h 3 barres...
60 % de la vitesse en marche avant 60 % de la vitesse en marche avant Détection d’erreurs/code de diagnostic d’erreurs Le logiciel e-fix comprend un système automatique de détection et de diagnostic symbole graphique d’erreurs. Lorsqu’une erreur est détectée dans le système, celle-ci est affichée sur le display sous forme de code numérique et de symbole graphique [Fig.
Page 11
DESCRIPTION CAUSE D‘ERREUR REMEDE AFFICHAGE Le point d‘exclamation clignote Pas de liaison avec la commande Vérifiez le câblage de la commande La lettre „S“ clignote d‘accompagnement intuitive. d‘accompagnement intuitive. Sans Le symbole cadenas clignote Dispositif d‘antidémarrage actif. Appuyez sur la touche de fonction pendant environ 3 secondes.
Page 12
AFFICHAGE DESCRIPTION CAUSE D‘ERREUR REMEDE L7 – L17 Le point d‘exclamation clignote Le micro-contrôleur dans la roue motrice Envoyez la roue au SAV. R7 – R17 Le symbole Roue clignote est défectueux. La lettre „L“ ou „R“ clignote L18 – L20 Point d‘exclamation clignote Le câblage de l‘interface est défectueux.
Page 13
