Proline Promass 83 MODBUS RS485
Raccordement câble de
liaison version séparée
Connecteur service
Fusible d'appareil
Entrées de câble
Endress+Hauser
Liaison boîtier de raccordement selon le transmetteur :
A
Esc
-
+
E
a
B
Fig. 3:

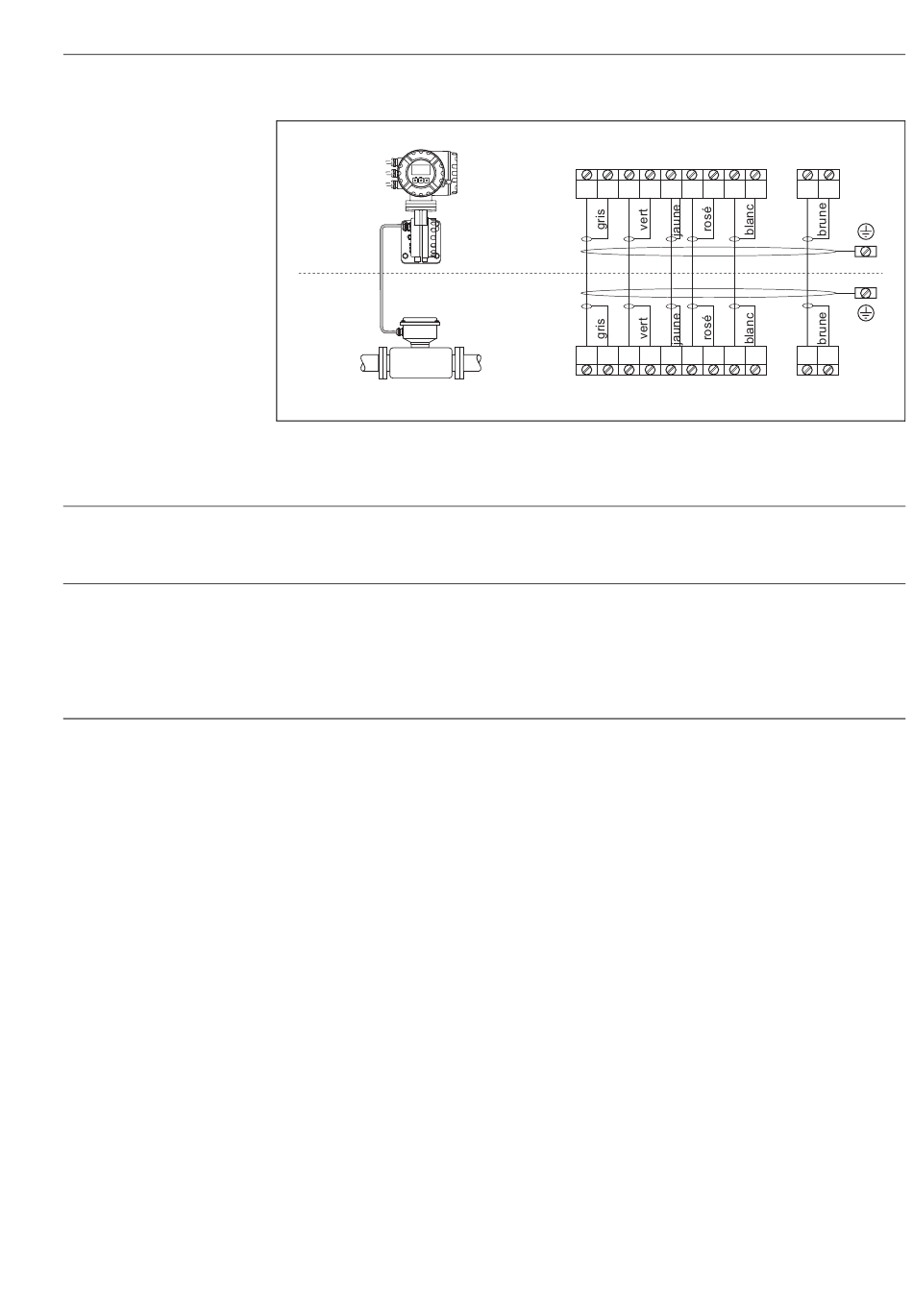

Raccordement câble de liaison (version séparée)
A
Transmetteur version séparée
B
Boîtier de raccordement version séparée
a
Câble capteur
Le connecteur service sert exclusivement au raccordement des interfaces service libérées par E+H.
#
Danger!
Le connecteur service ne doit pas être raccordé en atmosphère explosible.
#
Danger!
N'utilisez que les types de fusibles suivants, montés sur la platine alimentation :
• Tension 20...55 V AC / 16...62 V DC : fusible 2,0 A à fusion lente, pouvoir de coupure 1500 A
(Schurter, 0001.2503 ou Wickmann, Standard Type 181 2,0 A)
• Tension 85...260 V AC : fusible 0,8 A à fusion lente, pouvoir de coupure 1500 A
(Schurter, 0001.2507 ou Wickmann, Standard Type 181 0,8 A)
Numérotation pour schéma page 26 et page 27:
m Entrées de cable pour le compartiment de raccordement (version EEx d)
Câble d'alimentation/de courant : (Promass 83***-******B/C/3/4*****)
Filetage au choix M20x1,5 ou ½" NPT ou G ½.
Veuillez vous assurer que les entrées de câble EEx d sont protégées contre tout risque de
desserrement et que les joints nécessaires sont directement montés sur le boîtier.
m Entrées de cable pour le compartiment de raccordement (version EEx e)
Câble d'alimentation/de courant : (Promass 83***-******D/E/5/6*****)
Au choix entrée de câble M20x1,5 ou filetage pour entrée ½" NPT, G ½" ou PE 13,5.
n
Entrées de câble pour le compartiment de raccordement (EEx ia)
o
Liaison câble capteur :
Au choix entrée de câble M20x1,5 ou filetage pour entrée ½" NPT, G ½" ou PE 13,5.
!
Remarque!
Pour la version MODBUS RS485 on peut utiliser des composants système (connecteur) de la société BARTEC.
Pipe
S1
S1 S2 S2
TM TM TT TT
GND
+
+
+
+
5
6
8
9
10
4
7
11
12
4
5
6
7
8
9
10
11
12
+
+
+
+
Pipe
S1
S1 S2 S2
TM TM TT TT
GND
0
=
41
42
41
42
A0001331-FR
33
