Proline Promass 83 MODBUS RS485
Raccordements électriques
Endress+Hauser
Raccordement alimentation
c
b
Esc
-
a
➁
h

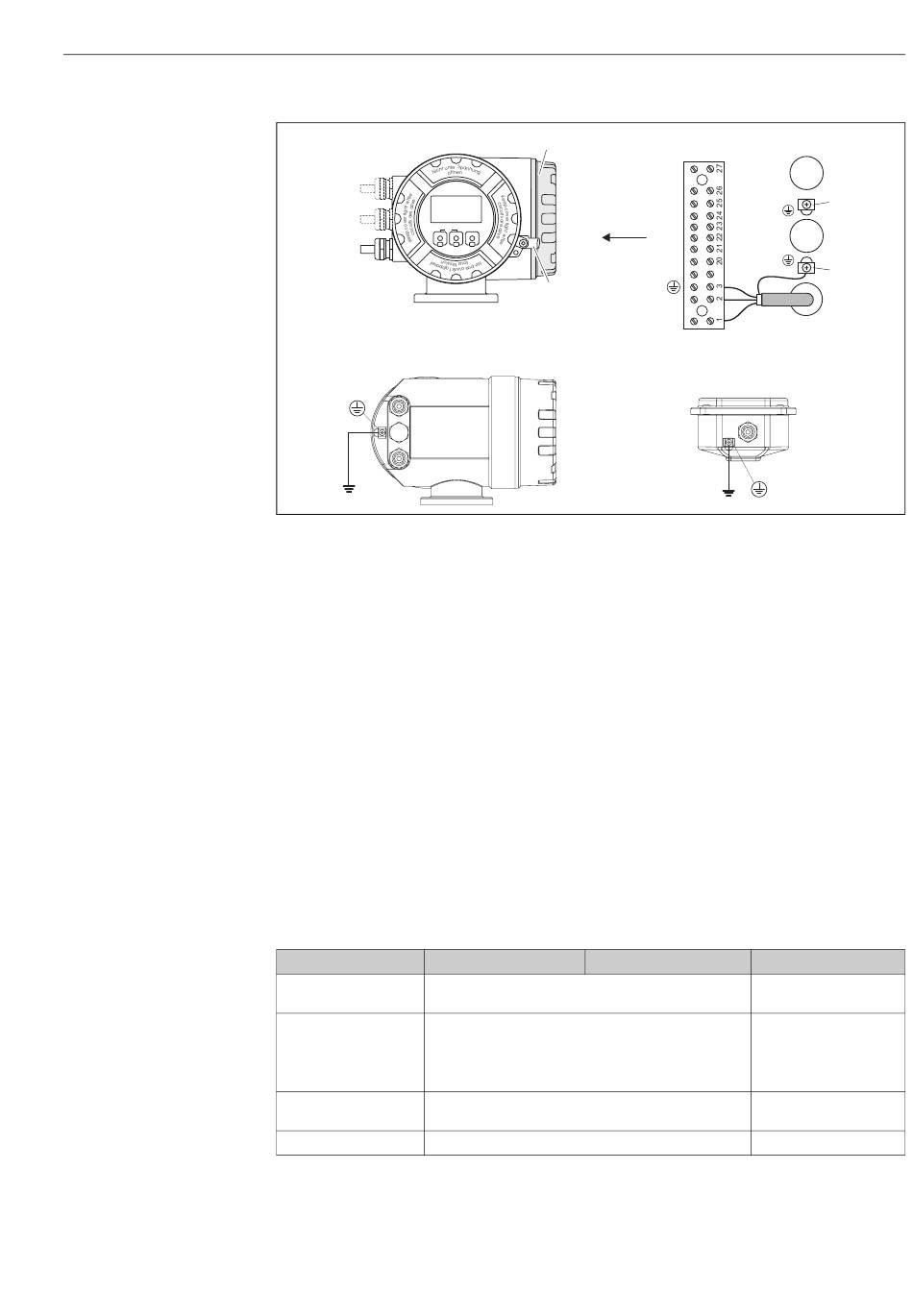

Fig. 1: Raccordement alimentation et compensation de potentiel
A Boîtier du transmetteur (version compacte ou séparée)
B Boîtier de raccordement de la version séparée
a Câble d'alimentation
b Câble d'alimentation pour terminaison externe (voir Fig. 2)
c Câble de bus MODBUS RS485 (voir Fig. 2)
d Borne de terre pour fil de terre
e Borne de terre pour le blindage du câble d'alimentation pour terminaison externe et du câble MODBUS RS485
f Crampon sécurité
g Couvercle du compartiment de raccordement
h Borne à visser pour le raccordement à la compensation de potentiel
"
Attention!
• Réaliser la liaison équipotentielle du transmetteur (version compacte et séparée) en le reliant à la terre au
moyen de la vis de raccordement extérieure. Alternativement la liaison équipotentielle du transmetteur de
la version compacte à partir du numéro de série 4Axxxxxx000 peut être réalisée à travers la conduite pour
autant que la mise à la terre soit réalisée d'après les normes en vigueur.
• Pour la version séparée, il est nécessaire de relier le boîtier du capteur à la terre par le biais de la vis de
raccordement. Sinon la liaison équipotentielle du capteur peut être réalisée à travers la conduite pour antant
que la mise à terre soit réalisée d'après les normes en vigueur.
Le tableau suivant comprend les valeurs pour le transmetteur Promass 83 MODBUS RS485 identiques pour
toutes les versions, indépendamment de la structure de commande :
Bornes
Désignation
Valeurs fonctionnelles
Circuit de courant à
sécurité intrinsèque
U =
m
g
A
r
+
E
f
1 L (+)
Alimentation (Fig. 1: a)
AC : U = 85...260 V
ou AC : U = 20...55 V
ou DC : U = 16...62 V
Consommation : 15 VA / 15 W
non
260 V AC
N(-)
L(+)
B
h
F06-x3xxxxZZ-04-06-08-xx-003
2 N (–)
Masse
Attention !
Tenir compte du
concept de mise à la terre
de l'installation !
0
=
c
e
b
d
a
3
31
