Information technique
TI 043R/14/fr/05.99

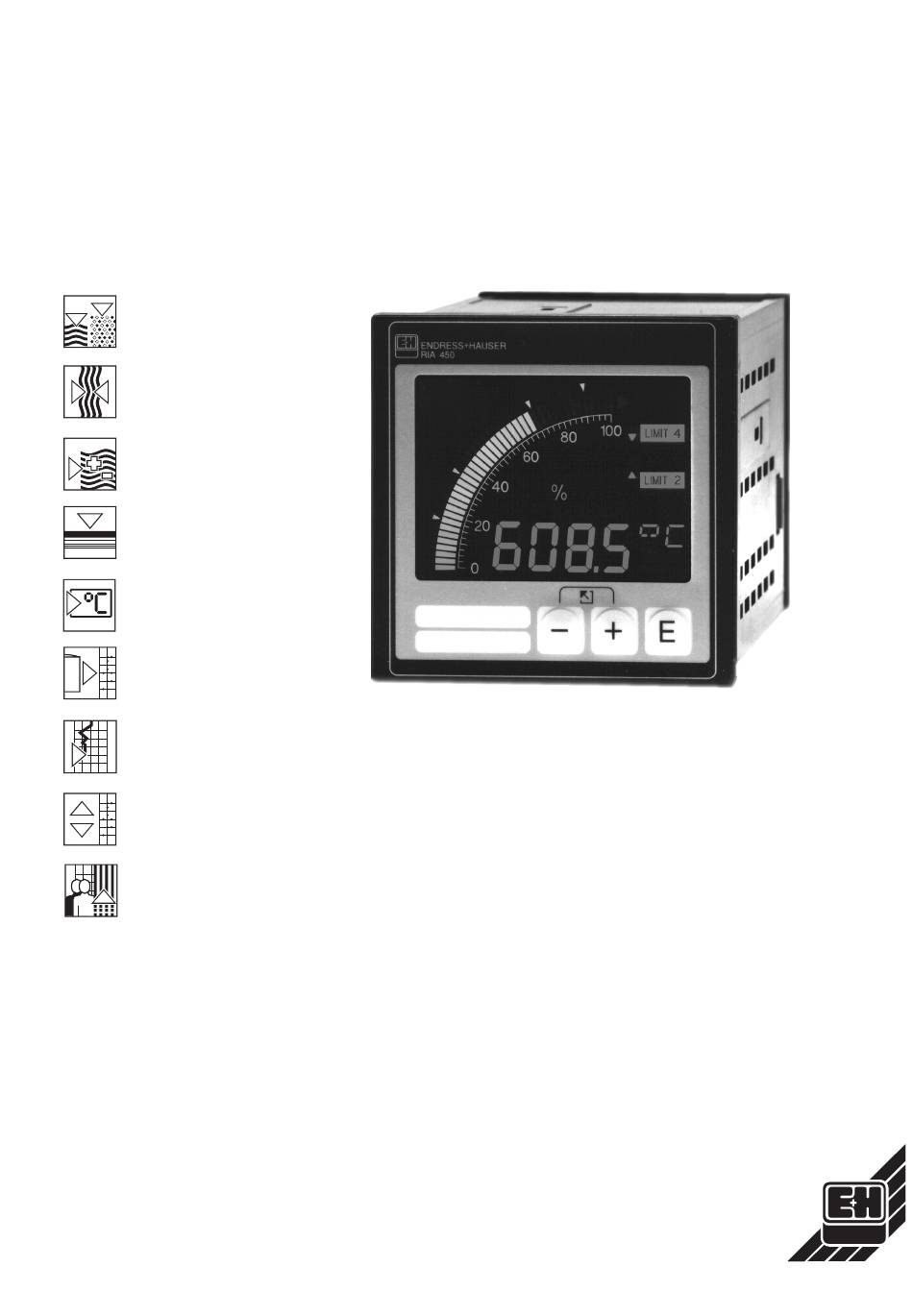

Indicateur de process
RIA 450
Afficheur universel pour la surveillance et la
représentation de valeurs mesurées analogiques,
avec alimentation pour transmetteur intégrée
Domaines d'applications
• L'afficheur de process RIA 450 ex-
ploite une valeur analogique qui peut
être surveillée avec max. 4 valeurs
seuils. Par ailleurs il met à disposition
une tension d'alimentation.
• Son utilisation sera mise à profit dans
les :
− salles de contrôle
− armoires électriques
− stations de mesure fixes ou mobiles
− stations de mesure avec ou sans
présence humaine
Endress+Hauser
The Power of Know How
Avantages en bref
• Universalité :
tous les signaux de mesure usuels
(courant, tension, bipolaires, thermo-
couples, thermorésistances) peuvent
être raccordés
• Convivialité :
gamme de mesure, unité physique et
seuils sont librement configurables
grâce à la matrice de programmation
• Excellente lisibilité :
affichage multicolore pour une identifi-
cation claire du bargraph, de la valeur
mesurée (4 digits), de l'unité et de
l'alarme
• Fiabilité :
fonction de surveillance très étendue
(4 seuils)
Publicité
Table des Matières
Sommaire des Matières pour Endress+Hauser RIA 450
- Page 1 Domaines d’applications Avantages en bref • L’afficheur de process RIA 450 ex- • Universalité : ploite une valeur analogique qui peut tous les signaux de mesure usuels être surveillée avec max. 4 valeurs (courant, tension, bipolaires, thermo- seuils.
-
Page 2: Fonction De Seuil
Le RIA 450 offre ainsi de larges possibi- L’affichage en 3 couleurs indique la va- lités pour le contrôle de process, avec leur mesurée et son unité physique. -
Page 3: Dimensions
Le délestage régulier de plusieurs pom- Il en va de même pour la mise à l’arrêt Commande de relais pes en régulation de niveau est effectué d’une pompe. En cas de dépassement alternée par commutation alternée. La mise en de seuil par défaut, c’est la pompe en service d’une certaine pompe ne dé- service le plus longtemps qui est ar- pend pas d’une valeur fixe, mais de la... -
Page 4: Raccordement Électrique
Raccordement Relais (raccordement interne) électrique Relais 1 Relais 3 Relais 2 Relais 4 L/L+ N/L- Etat des contacts si le seuil est atteint ou en cas d’arrêt du réseau Alimentation du transmetteur (raccordement interne) Tension 24 VDC d’alimentation 25 mA (100 mA opt.) 90...253 VAC 50/60 Hz L/L+... -
Page 5: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques générales Fonction de Indicateur de process pour montage en armoire électrique l’appareil Domaine d’application Indicateur de L’indicateur reçoit un signal de mesure analogique et l’affiche process à l’écran. Surveillance de 4 valeurs seuils contrôlent la valeur mesurée et commandent seuil les relais. - Page 6 Caractéristiques techniques Conditions d’implantation Conditions d’utilisation Implantation Pas de restrictions Conditions ambiantes Temp. ambiante 0 °C...50 °C Temp. de stockage -20 °C...+70 °C Classe climatique Selon EN 60654-1 classe B2 Protection Face avant : IP 65 ; bornes : IP 20 Compatibilité...
- Page 7 Caractéristiques techniques Fonction de seuil Mode de Arrêt, sécurité min. / max., exploitation temps / tendance, fonctionnement alarme Nombre Hystérésis -999 à 9999 Temporisation 0 à 100 s Affichage 2 bargraph par valeur seuil, 1 champ de signalisation et 1 flèche pour chaque dépassement (par excès / par défaut) Fréquence 400 ms d’échantillonnage...
-
Page 8: Structure De Commande
Structure de commande Indicateur de process RIA 450 Seuils / relais R Version avec 4 relais seuils S Version sans relais seuils Alimentation 1 Energie auxiliaire 90..253 V, 50/60 Hz 2 Energie auxiliaire 10...36 V DC/20...28 V AC, 50/60 Hz non disponible avec entrée universelle...
