KWT 8.82/8
3

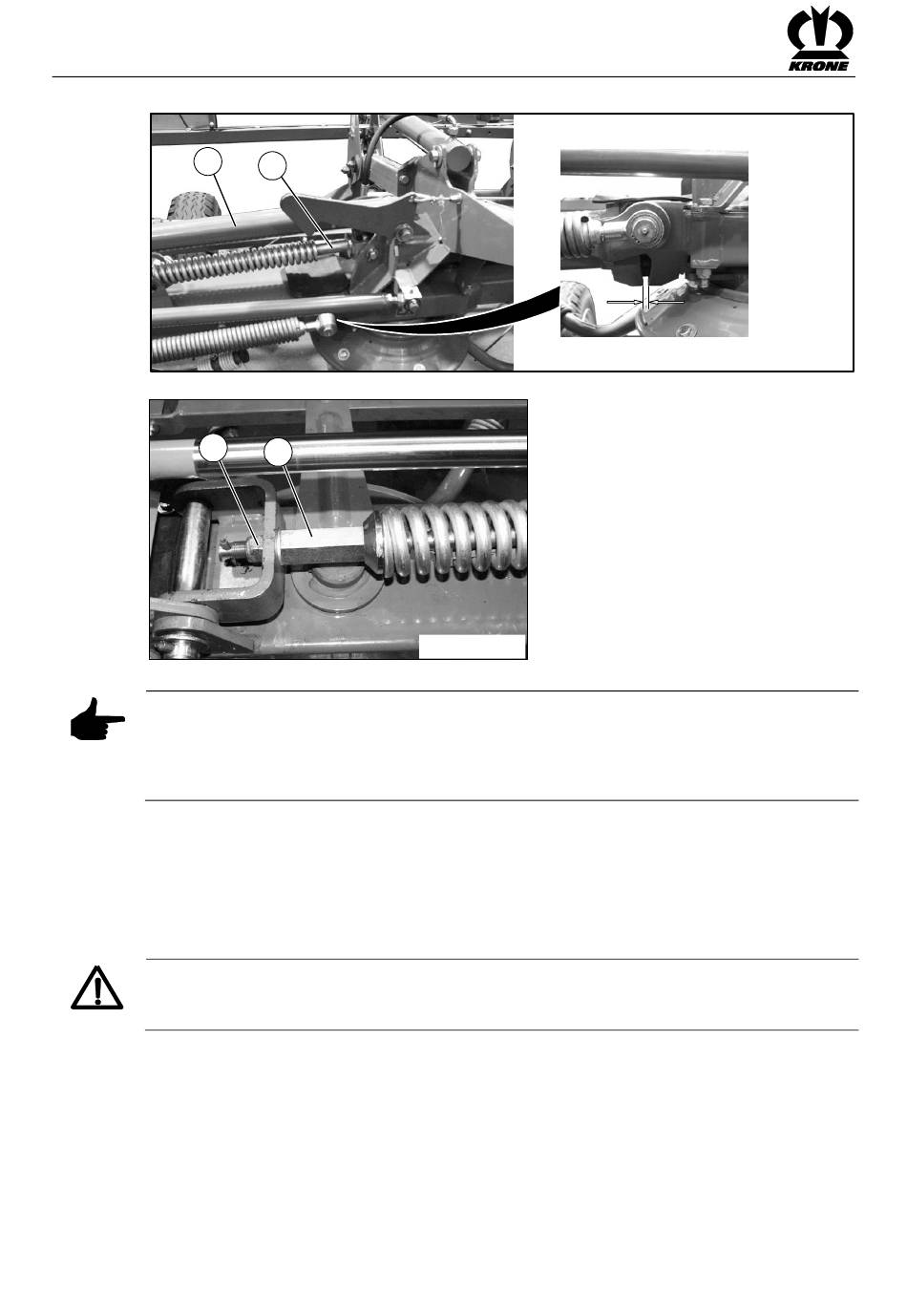

Fig. 48
5
Fig. 49
Pos : 35.29.14 /BA/Ei nstellungen/Wender/Hi nweis Gestänge ents pannen @ 20 \mod_1238657292851_64.doc x @ 224113 @ @ 1
Remarque
•
Raccourcir la tringlerie (2) => L'écart « X » est augmenté => La zone du cadre pendulaire
de la poutre est diminué
•
Rallonger la tringlerie (2) => L'écart « X » est diminué => La zone du cadre pendulaire de la
poutre est augmenté
Pos : 35.29.15 /BA/Ei nstellungen/Wender/Gestänge entspannen KWT 7.82 bis 11.22 @ 21 \mod_1239105658808_64.doc x @ 229643 @ @ 1
Détendre la tringlerie (2):
•
Rentrer légèrement la tige de piston du vérin hydraulique (3) sur la soupape au tracteur
•
Desserrer la pièce d'écartement (4) (uniquement pour KWT 8.82)
•
Raccourcir ou rallonger la tringlerie (2) à l'aide de l'écrou
•
Serrer la pièce d'écartement (4) (uniquement pour KWT 8.83)
Pos : 35.29.16 /BA/Ei nstellungen/Wender/Ac htung Gestänge ents pannen @ 20\mod_1238657418070_64.doc x @ 224158 @ @ 1
ATTENTION! - L´écart « X » est inférieur
Effet: Dommage matériel
•
L'écart « X » ne doit pas être inférieure à 1 mm
Pos : 35.29.17 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
76
2
4
X
KW672070
KW672027
