Installation – Raccordement Au Reseau
Electrique
GENERALITES
• Lire attentivement les informations suivantes, relatives à la sécurité dans les
opérations d'installation et de manutention. Conserver ce fascicule d'informations
pour des consultations ultérieures.

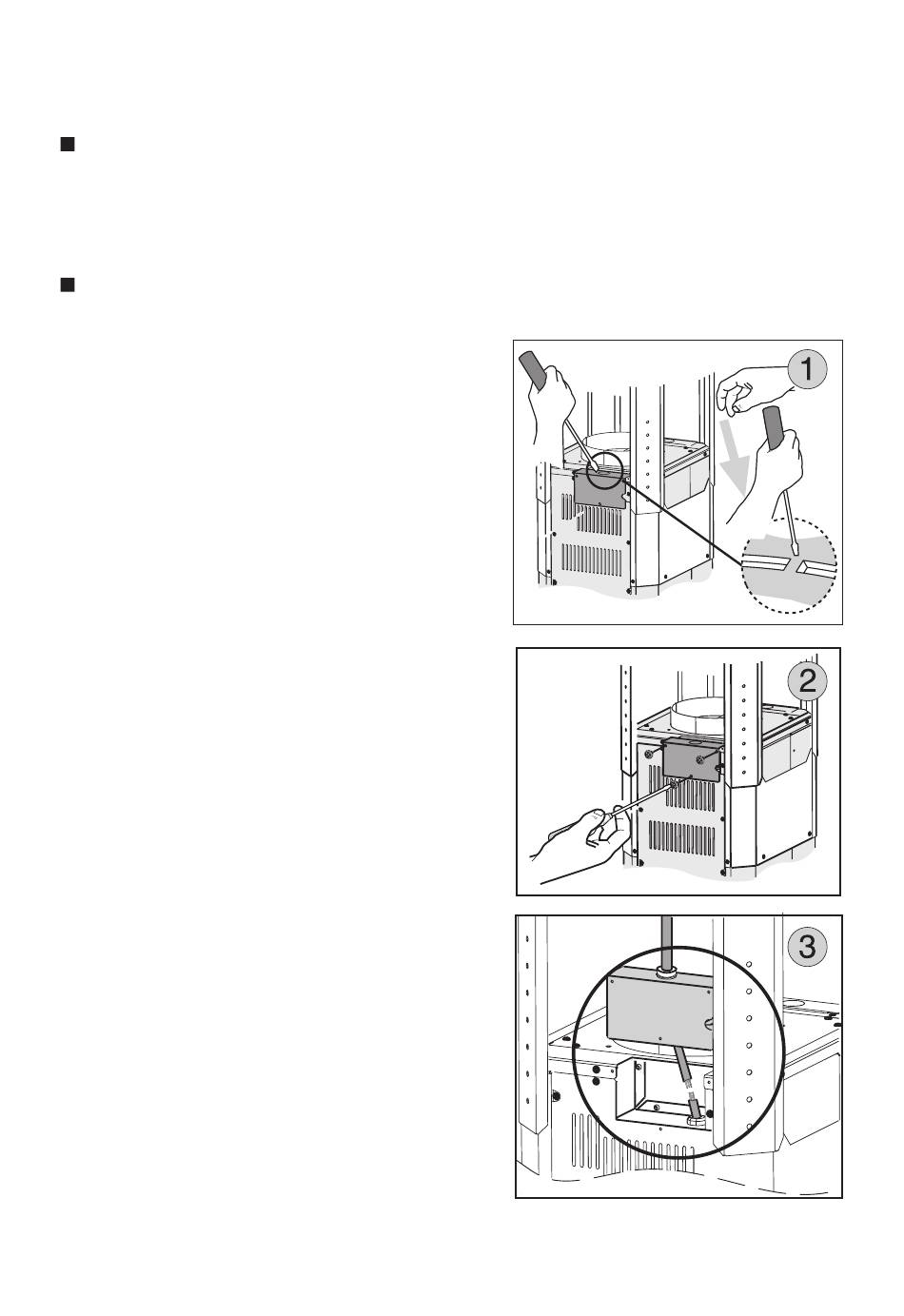

BRANCHEMENT ÉLECTRIQUE
Pour brancher l'appareil au réseau d'ali-
mentation électrique, suivre les indications
reportées sur la figure:
1. Retirez la partie prédécoupée circulaire
du couvercle du logement pour la conne-
xion au secteur électrique se trouvant sur
l'étrier de support de connexion du mo-
teur déporté, à l'aide d'un tournevis plat.
Fig.1
2. Enlevez le couvercle en dévissant les (3)
vis. Fig. 2
3. Fixez le conduit d'alimentation au couver-
cle et raccordez-le à l'alimentation élec-
trique en procédant aux raccordements
suivants. Fig.3:
NOIR = L ligne
BLANC = N neutre
VERT / JAUNE = G terre
- Un interrupteur bipolaire approprié doit
être installé afin de permettre à la hotte de
se débrancher du réseau électrique.
- Raccordez le conduit électrique au boîtier
de connexion en n'utilisant que des compo-
sants homologués.
- Réalisez la connexion électrique con-
formément aux dispositions de la norme
nationale (ANSI/NFPA 70-1999).
- 46 -
