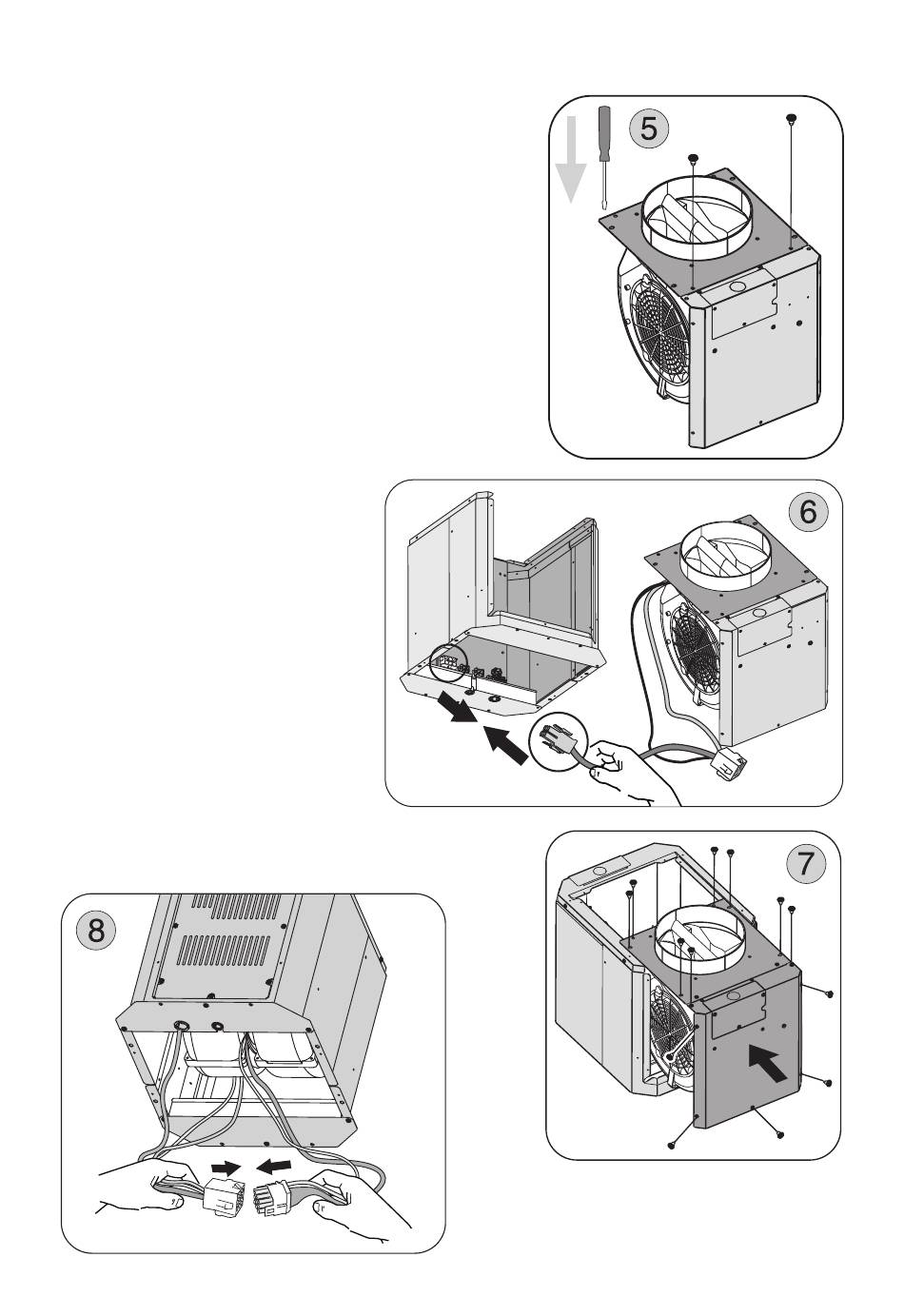

6. Raccordez le connecteur mâle à 6 voies du
moteur au connecteur femelle à 6 voies, relié
à l'intérieur du corps moteur. Fig.6
7. Installez le moteur et l'étrier à l'intérieur du
corps moteur et complétez la fixation en uti-
lisant les autres vis(6 type B) fournies. Fig. 7
8. Reliez le connecteur mâle à 9 voies du moteur
au connecteur femelle à 9 voies du conden-
seur. Fig.8
AVERTISSEMENT! Placez les
câbles électriques à l'intérieur
du corps moteur.
A ce point, la hotte est prête
pour être installée au mur.
