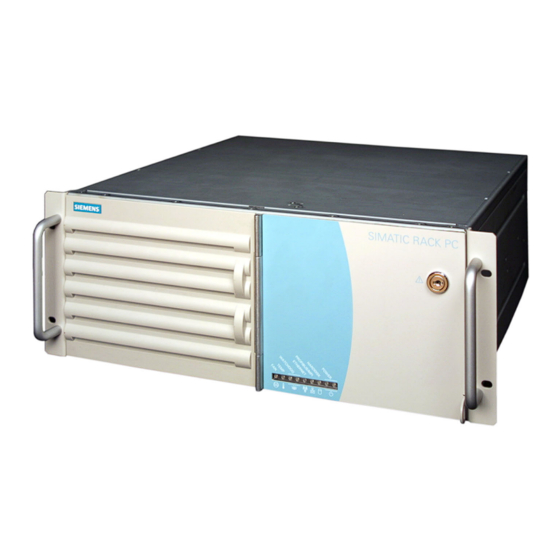

Siemens Rack PC 840 V2 Mise En Route
  1. Manuels
  2. Marques
  3. Siemens Manuels
  4. Ordinateurs de bureau
  5. Rack PC 840 V2
  6. Mise en route

Siemens Rack PC 840 V2 Mise En Route

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

Publicité

Table des Matières
loading

Manuels Connexes pour Siemens Rack PC 840 V2

Sommaire des Matières pour Siemens Rack PC 840 V2

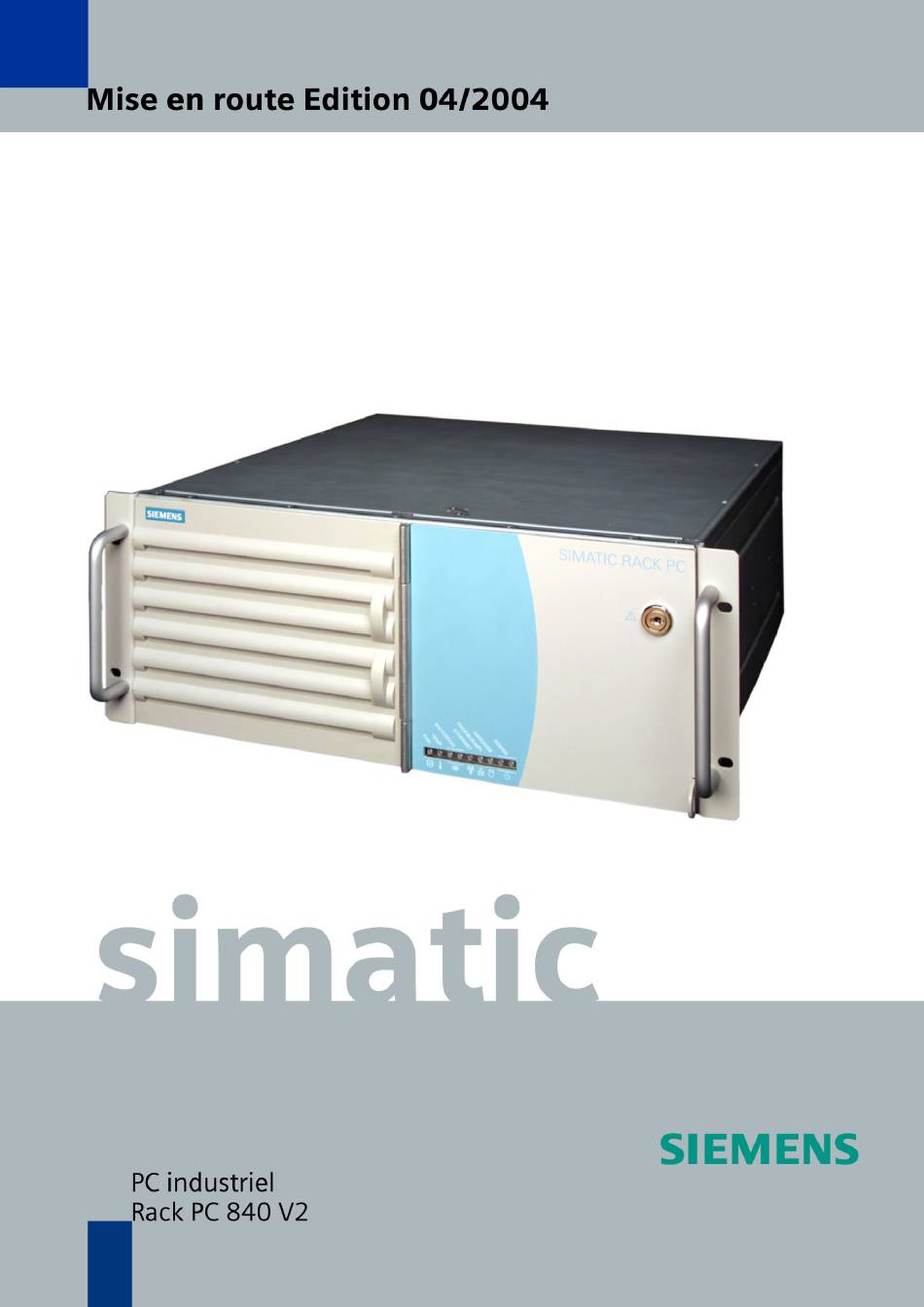

  • Page 3 Introduction Description Prévision d'utilisation SIMATIC Montage PC industriel Rack PC 840 V2 Raccordement Plateforme Pentium 4 Mise en service Mise en route Dépannage Schémas de dimensions Annexe Edition 04/2004...
  • Page 4 L'appareil ne doit être utilisé que pour les cas d'application prévus dans le catalogue et dans le descriptif technique et, en dehors du matériel Siemens, uniquement en liaison avec des appareils et composants d'autres marques recommandés ou agréés par Siemens. Le fonctionnement correct et sûr du produit suppose un transport, un stockage, une mise en place et un montage dans les règles de l'art ainsi qu'une utilisation et une...

  • Page 5: Table Des Matières

    Schéma de dimensions de l'appareil ..................8-1 Schéma de l'utilisation de rails télescopiques ................8-2 Annexe ..............................9-1 Directives et déclarations......................9-1 Certificats et homologations....................... 9-3 SAV et assistance........................9-5 SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 6 Sommaire SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 7: Introduction

    SIMATIC Rack PC 840 V2. Domaine de validité de cette documentation Cette documentation est valable pour toutes les variantes de SIMATIC Rack PC 840 V2 et décrit la version livrée à partir d'avril 2004.
  • Page 8 Introduction SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 9: Description

    Cache avant avec ouvertures pour l'aération de l'appareil (le filtre et le ventilateur se trouvent derrière le cache avant). Vérifiez régulièrement le filtre et changez-le dès qu'il est encrassé. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 10: Organes De Commande

    Permet de mettre l'appareil sous tension/hors tension. Précaution Une perte de données est possible lors d'une réinitialisation matérielle. Attention Le bouton Marche/Arrêt ne coupe pas l'appareil du secteur ! SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 11: Eléments De Connexion

    Connexion pour appareils USB. En bas, port USB 1, en haut, port USB 2. COM2 Interface série (V.24) connecteur mâle D-Sub 9 broches KEYBOARD Connexion pour clavier PS/2 MOUSE Connexion pour souris PS/2 Port pour moniteur VGA LPT1 Port parallèle 25 broches SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 12 Alimentation Position de la fiche CEI Description Fiche CEI pour l'alimentation en tension alternative de l'appareil. La plage de tension d'alimentation admissible est de 120 Vca à 240 Vca. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 13: Indicateurs De Fonctionnement

    DEL d'accès disque dur ETEINTE -Aucun accès VERTE -Accès en cours POWER DEL de fonctionnement du PC ETEINTE -hors tension JAUNE -Standby (mode veille) VERTE -PC en mode de fonctionnement SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 14 Description 2.1 Constitution SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 15: Prévision D'utilisation

    • Vérifiez l'absence d'avaries de transport visibles sur l'emballage et son contenu. • Vérifiez que la livraison et les accessoires commandés en plus sont complets. En cas d'avarie de transport ou d'irrégularités, veuillez contacter votre point de vente. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 16 Figure 3-2 Numéro COA Numéro de fabrication S VP ... N° de référence 6ES ... Microsoft Windows Product Key (numéro d'identification du produit Microsoft Windows) Adresse Ethernet SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 17: Conditions Ambiantes Et D'environnement

    Si vous ne tenez pas compte de ces conditions lors du montage du système, les homologations sont caduques. Conformes UL 60950, EN 60950 et risque de surchauffe ainsi que risque de dommages corporels. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 18 Prévision d'utilisation 3.3 Conditions ambiantes et d'environnement SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 19: Montage

    Figure 4-1 Position des trous de fixation pour cornières ou des rails télescopiques Précaution Les vis de fixation des rails télescopiques ne doivent pas pénétrer l'appareil de plus de 5 SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 20: Caractéristiques Techniques Des Rails Télescopiques

    Capacité de charge par paire 30 kg au minimum Longueur si tiré complètement 470 mm au minimum Epaisseur des rails 9,7 mm maximum Vis de fixation M5 x 6 mm SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 21: Raccordement

    Le branchement de périphériques ne possédant pas la fonctionnalité Hot Plug n'est autorisé que si le PC n'est pas sous tension. Précaution Les indications données dans les descriptions des périphériques doivent être suivies à la lettre. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 22: Raccordement À L'alimentation

    Veillez à ce que la prise de courant de l'appareil ou la prise de courant de sécurité de l'installation dans le bâtiment soient librement accessibles et se trouvent le plus près possible de l'appareil. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 23 : type SJT à trois conducteurs, section de câble min. 18 AWG, longueur max. 4,5 m et prise de sécurité à dérivation 15 A, 250 V min. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 24 Utilisez cette vis pour fixer le dispositif de verrouillage à l'alimentation électrique. Attention Lorsque la fiche secteur est protégée par verrouillage secteur, la prise secteur doit être accessible pour permettre de couper l'appareil du secteur. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 25: Liaison Équipotentielle

    étendue) doit être relié au point de masse central de l'armoire ou de l'installation dans laquelle vous montez le PC. La section minimale ne doit pas dépasser 5 mm SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 26 Raccordement 5.3 Liaison équipotentielle SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 27: Mise En Service

    Risque d'endommagement de l'appareil ! L'appareil doit atteindre lentement la température ambiante avant d'être mis en service. En cas de condensation, vous devez attendre 12 heures avant de mettre l'appareil sous tension. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 28: Mise En Service Initiale - Première Mise En Marche

    Appuyez sur le bouton Marche/Arrêt derrière le volet de protection de l'ordinateur. La DEL verte de mise sous tension s'éteint. Pour couper totalement l’appareil du secteur, vous devez débrancher la fiche d'alimentation secteur. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 29: Réinstallation Du Logiciel

    L'ensemble des données, programmes, paramètres utilisateurs et autorisations disponibles sur les lecteurs sont effacés et donc perdus. Vous trouverez une description des fonctions dans le fichier LISEZMOI.TXT sur le CD Restore. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 30 Mise en service 6.3 Réinstallation du logiciel SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 31: Dépannage

    L'heure et la date du 1. Appuyez sur <F2> lors du démarrage afin d’appeler le Setup du PC sont incorrectes BIOS. 2. Réglez l'heure ou la date dans le menu du setup. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 32 2. Introduisez un objet pointu, p. ex. un trombone déplié dans logicielle l'ouverture d'éjection d'urgence du lecteur, puis appuyez avec précautions jusqu'à l'ouverture du tiroir. 3. Ouvrez le tiroir en grand à la main. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 33: Schémas De Dimensions

    Schémas de dimensions Schéma de dimensions de l'appareil Figure 8-1 Cotes SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 34: Schéma De L'utilisation De Rails Télescopiques

    Schémas de dimensions 8.2 Schéma de l'utilisation de rails télescopiques Schéma de l'utilisation de rails télescopiques Figure 8-2 Schéma de l'utilisation de rails télescopiques SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 35: Annexe

    Ceci est une disposition de la Classe A. Cette disposition peut provoquer des parasitages radioélectriques dans les zones d'habitation ; dans ce cas, le propriétaire peut être tenu de prendre les mesures en conséquence. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 36 Branchement de périphériques Lors du branchement de périphériques à usage industriel, les exigences d'immunité selon EN 61000-6-2:2001 sont atteintes. Les périphériques ne doivent être branchés qu'au moyen de câbles blindés. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 37: Certificats Et Homologations

    Canadian Standard Association (CSA) selon la norme C22.2. No. 60950 (LR 81690) ou selon C22.2 No. 142 (LR 63533) Canadian Standard Association (CSA) selon la norme américaine UL 60950 (LR 81690) ou selon UL 508 (LR 63533) SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
  • Page 38 CANADA Canadian Notice This Class A digital apparatus complies with Canadian ICES–003. Avis Canadien Cet appareil numérique de la classe A est conforme à la norme NMB–003 du Canada. SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...

  • Page 39: Sav Et Assistance

    9.3 SAV et assistance SAV et assistance Aide supplémentaire Si des questions relatives aux produits décrits dans la présente documentation sont restées sans réponse, veuillez vous adresser à votre interlocuteur Siemens dans la filiale ou l’agence de votre région. http://www.siemens.com/automation/partner Trainingscenter Nous proposons des cours de formation pour vous faciliter l’apprentissage des automates...
  • Page 40 • votre interlocuteur Automation & Drives sur site, grâce à notre base de données, • des informations sur le service après-vente, les réparations, les pièces de rechange. Et beaucoup plus encore à la rubrique "Services". SIMATIC Rack PC 840 V2 Mise en route, Edition 04/2004, A5E00248070-02...
