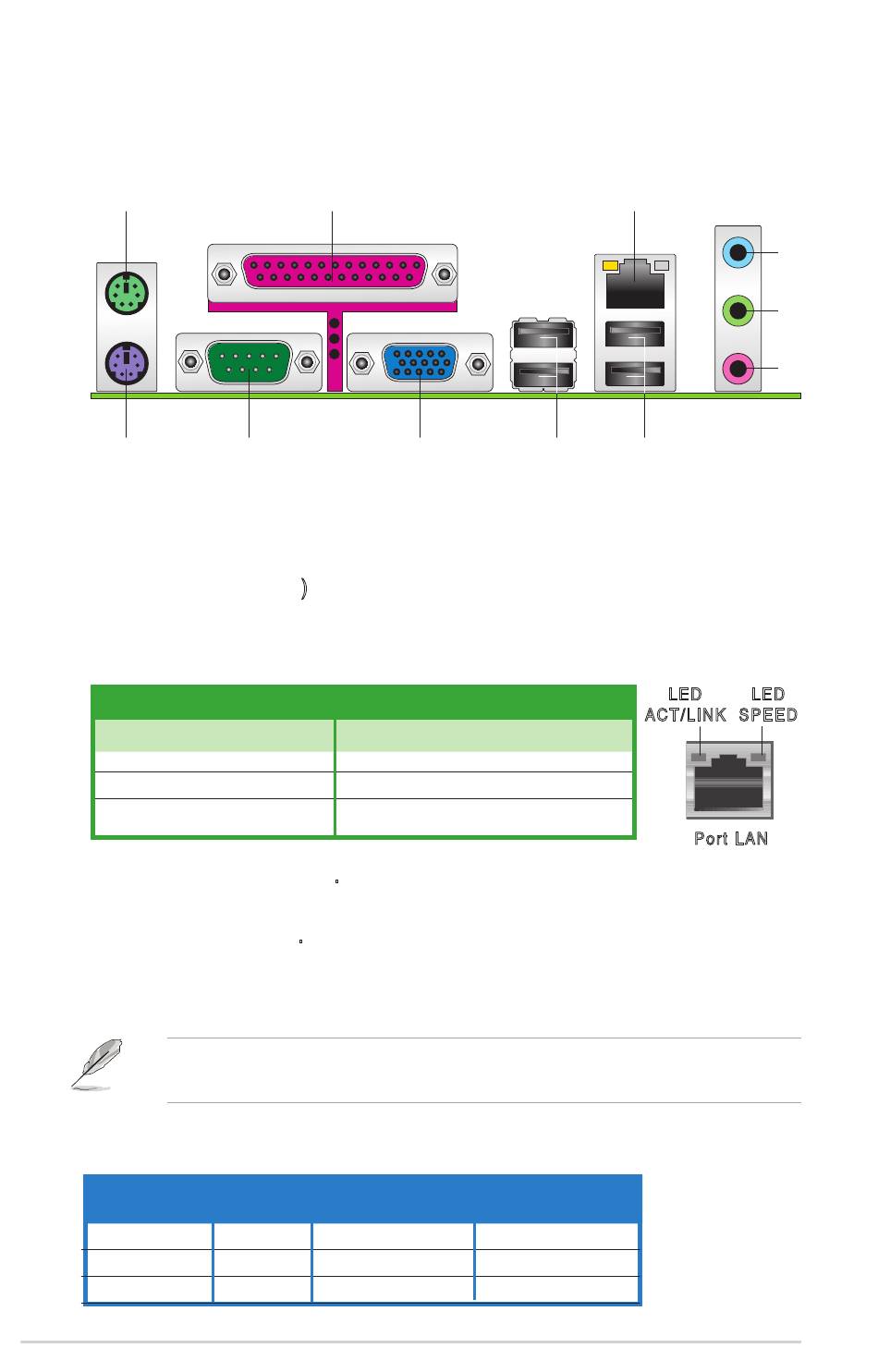

1.10 Connecteurs
1.10.1
Connecteurs arrières
1
11
1.
Port souris PS/2 (vert). Ce port est dédié à une souris PS/2.
2.
Port parallèle. Ce port 25 broches sert à être relié à une imprimante
parallèle, à un scanner ou à d'autres périphériques.
3.
Port LAN (RJ-45). Ce port permet une connexion Gigabit vers un Local
Area Network (LAN) via un hub réseau.
Indicateurs LED du port LAN
LED ACT/LINK
Statut
Eteinte
Verte
Clignotante Activité données Verte
4.
Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD,
de DVD ou d'autres sources audio.
5.
Port Line Out (vert). Ce port est dédié à un casque ou un haut parleur. En
configuration 4 ou 6 canaux, la fonction de ce port devient Front Speaker Out.
6.
Port Microphone (rose). Ce port sert à accueillir un microphone.
Reportez-vous au tableau de configuration audio ci-dessous pour une
description de la fonction des ports audio en configuration 2,4, ou 6 canaux.
Configuration audio 2, 4, ou 6 canaux
Port
Bleu clair
Vert
Rose
1-20
2
10
Statut
Description
Pas de lien
Eteinte
Lié
Orange
Casque
4 canaux
2 canaux
Line In
Surround (Rear)
Line Out
Front Speaker Out
Mic In
Mic In
9
8
LED SPEED
Description
Connexion 10 Mbps
Connexion 100 Mbps
Connexion 1 Gbps
6 canaux
Surround (Rear)
Front Speaker Out
Bass/Center
Chapitre 1: Introduction au produit
3
4
5
6
7
LED
LED
ACT/LINK
SPEED
Port LAN
