Installation de l'appareil

6.

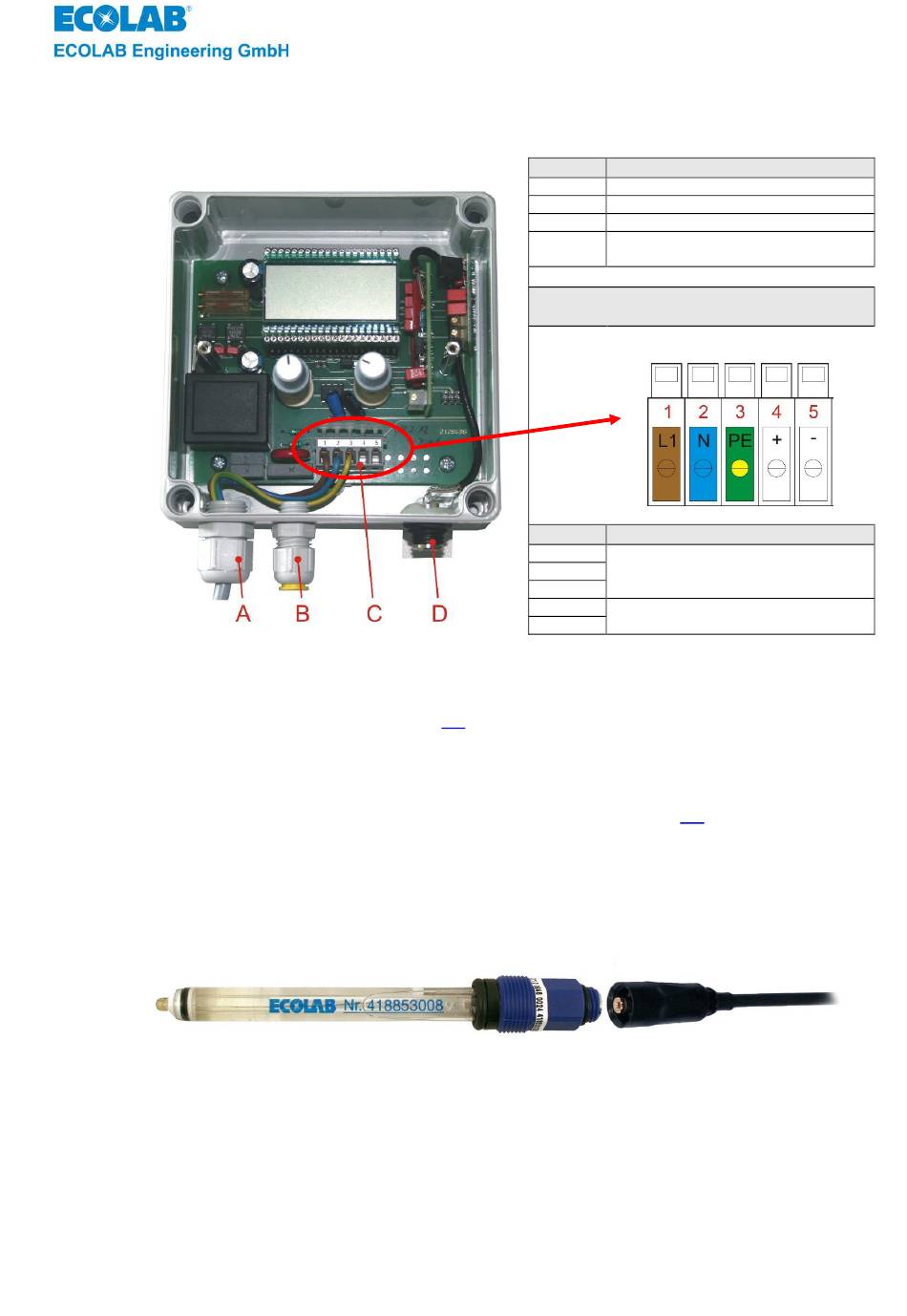

Vue d'ensemble

6.1
Fig. 6.1
6.2

Raccordement au secteur

 Relier le câble secteur (voir chapitre 6.1, repère A) au réseau électrique.
Raccordement du câble de mesure à l'appareil
6.3
 Brancher la fiche du câble de mesure de pH au raccord
6.4 Raccordement du câble de mesure à la chaîne de mesure de pH
 Brancher la fiche du câble de mesure de pH sur le connecteur de la chaîne
de mesure de pH.
417101733_Ecotrans.doc
Repère Désignation
A Raccordement au secteur
B Sortie de signal normalisé
C Barrette de connexion
Raccord de sonde de pH
D
(connecteur SN6)
Schéma de raccordement / schéma
des bornes :
Fig. 6.2
Repère Désignation
1
2 SECTEUR, 230 V, CA, 2 VA
3
4
Sortie 4-20 mA
5
D (voir Fig. 6.1)
- 33 - Rev. 2-03.10
