Installation
0
53

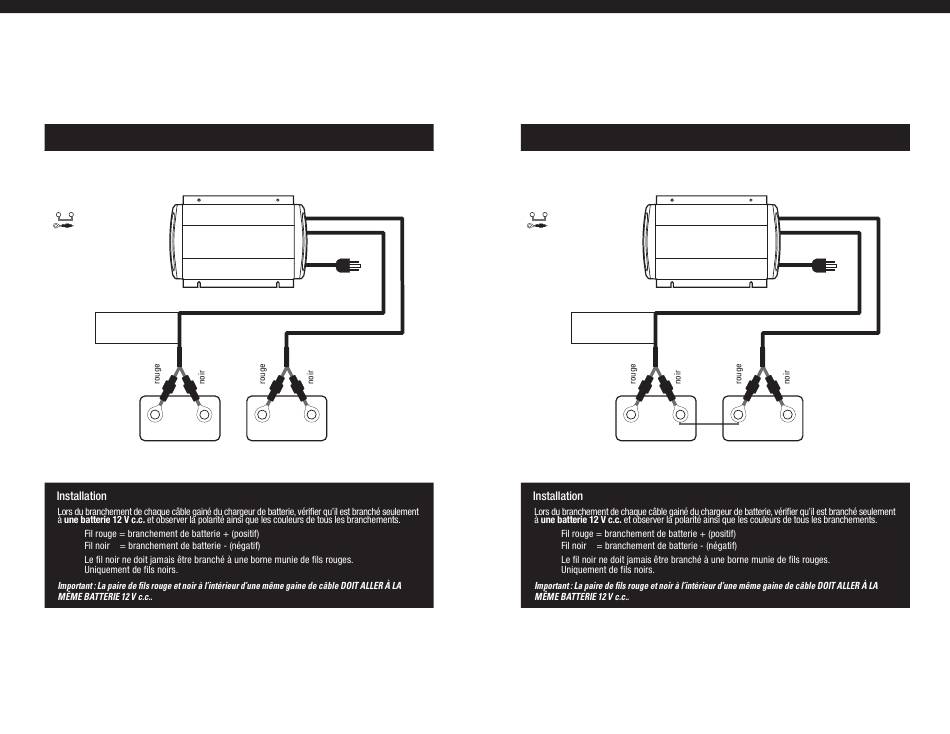

Câblage typique
Fig. 4 Chargeur 2 bancs ProSportHD pour 2 batteries 12 V
Configuration avec (2) batteries 12 V c.c. conçue pour une batterie de démarrage de moteur
12 V c.c. et une batterie de moteur de propulseur électrique ou une batterie de servitude.
Remarque :
Indique une barrette de mise en série
Indique un fusible
ProSportHD 2 Bancs
For engine battery use this
bank cable only
[ Pour la batterie du moteur utiliser
câble 2
ce câble de banc uniquement ]
_
bat 2
+
Batterie 12 V c.c. de
démarrage de moteur
câble 1
Vue du dessus
_
bat 1
de la batterie
+
Batterie 12 V c.c. de
propulseur électrique
ou de servitude
Câblage typique
Fig. 5 Chargeur 2 bancs ProSportHD pour 2 batteries 12 V
Configuration avec (2) batteries 12 V c.c. branchées avec une barrette
de mise en série, conçue pour un propulseur électrique 24 V c.c.
Remarque :
Indique une barrette de mise en série
Indique un fusible
ProSportHD 2 Bancs
For engine battery use this
bank cable only
[ Pour la batterie du moteur utiliser
câble 2
ce câble de banc uniquement ]
_
bat 2
+
Deux batteries 12 V c.c. branchées en série avec
une barrette pour un propulseur électrique 24 V c.c.
Installation
54
câble 1
Vue du dessus
_
bat 1
de la batterie
+
