AXC-2812BVM
Bestellnummer 18.0101
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
HD-Überwachungskamera
Diese Anleitung richtet sich an Installateure von
Video überwachungsanlagen. Bitte lesen Sie die An-
leitung vor der Installation gründlich durch und heben
Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten

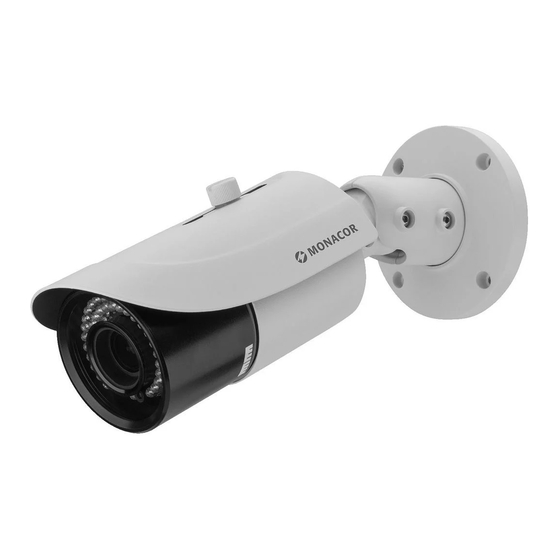

Diese hochauflösende Farbkamera ist speziell für den Einsatz
in Video-Überwachungsanlagen (CCTV) konzipiert. Mit den
Videoformaten HD-TVI, HD-CVI und AHD ist die Übertragung
eines hochauflösenden analogen Bildsignals (1080p) über
Standard-Koaxialkabel bis zu einer Länge von 300 m möglich.
Alternativ lässt sich der Videosignalausgang auch auf das
FBAS-(Composite-)Signalformat umschalten.
Im robusten Metallgehäuse ist die Kamera wetterge-
schützt (IP 66) und daher auch im Außenbereich einsetzbar.
Sie ist mit einem Motorzoom-Objektiv mit Autofokus ausge-
stattet und verfügt über einen automatischen Weißabgleich,
eine digitale Rauschunterdrückung und weitere Funktionen,
die sich über ein Bildschirmmenü konfigurieren lassen. Das
Menü und das Objektiv sind nur über einen Videorekorder
mit COC-Protokoll fernsteuerbar. Bei Dunkelheit leuchten die
IR-LEDs den Überwachungsbereich bis 50 m aus, der IR-Filter
wird deaktiviert und die Kamera schaltet auf Schwarzweiß-
betrieb um.
2 Wichtige Hinweise
Die Kamera entspricht allen relevanten Richtlinien der EU
und ist deshalb mit gekennzeichnet.
•
Schützen Sie die Kamera vor extremen Temperaturen
(zulässige Einsatztemperatur −20 °C bis +50 °C).
•
Verwenden Sie zum Reinigen des Gehäuses keine aggres-
siven Reinigungsmittel oder Chemikalien.
•
Wird die Kamera zweckentfremdet, nicht richtig installiert
oder nicht fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personenschäden und
keine Garantie für die Kamera übernommen werden.
Soll die Kamera endgültig aus dem Betrieb genom-
men werden, übergeben Sie sie zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb.
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
3 Installation
1) Um die optimale Montagestelle festzustellen, sollte zu-
nächst ein Probebetrieb erfolgen.
2) An der Montagestelle (z. B. Wand oder Decke) vier Löcher
für die Befestigung des Sockels (4) bohren und ggf. ein
Loch für das Anschlusskabel (das Kabel kann alternativ
durch eine der Aussparungen seitlich am Sockel heraus-
geführt werden). Den Sockel dort festschrauben. Die
Feststellschrauben (3) der Kamerahalterung ggf. mit dem
beiliegenden Inbusschlüssel lösen.
3) Die BNC-Kupplung VIDEO OUT (6) mit dem Eingang
eines Videorekorders verbinden (z. B. aus der AXR-Serie
von MONACOR) oder mit dem Eingang eines Monitors.
Zur Wahl des benötigten Signalformats die Schutz kappe
der Schalter VIDEO FORMAT (7) öffnen und gemäß der
Abbildung die Schalter einstellen. Die Kappe danach
wieder aufstecken.
4) An die Kupplung POWER (8) ein stabilisiertes 12-V-Netz-
gerät mit einer Dauerbelastbarkeit von 480 mA anschlie-
ßen. Es wird ein Kleinspannungsstecker 5,5 / 2,1 mm
(Außen-/ Innendurchmesser) benötigt. Unbedingt auf
die richtige Polung achten (Mittelkontakt = +).
VORSICHT Bei Dunkelheit schalten sich die IR-LEDs
ein. Blicken Sie beim Einrichten der Kamera nicht aus
der Nähe direkt in die eingeschalteten IR-LEDs. Das
Infra rotlicht kann zu einer Reizung der Augen führen.
Die IR-Strahlung liegt allerdings weit unterhalb des
Emissionsgrenzwertes und ist risikofrei eingestuft nach
EN 62471.
5) Bei einer Außeninstallation beachten:
Die Anschlüsse (6 – 8) und der Kabelverteiler (5) sind
nicht wetterfest. Sie müssen entsprechend geschützt
werden.
6) Den Videorekorder und den daran angeschlossenen
Monitor einschalten und die Kamera anhand des
Monitor bilds ausrichten: Die Feststellschrauben (3) mit
dem beiliegenden Inbusschlüssel lösen und die Kamera
wie gewünscht positionieren. Die Schrauben anschlie-
ßend wieder festdrehen.
7) Die Brennweite des Objektivs, d. h. der gewünschte
Bildausschnitt, kann über die Kamera steuerfunktion
ZOOM eines angeschlossenen Video rekorders einge-
stellt werden, wenn dieser das COC-Protokoll (Coax)
unterstützt. Die Scharfstellung des Bildes kann über die
Kamera steuerfunktion FOCUS oder automatisch erfolgen
☞
( Bildschirmmenü Kapitel 4, Menüpunkt
8. AF
1
8) Um das Objektiv vor direkter Sonneneinstrahlung zu
schützen, das Sonnendach (1) auf der Kamera positio-
nieren und mit der Feststellschraube (2) fixieren.
4 Einstellungen über das Bildschirmmenü
Die Kameraeinstellungen können über ein Bildschirmmenü
geändert werden, das sich über die PTZ-Fernsteuerung vom
Videorekorder bedienen lässt. Die Steuerung erfolgt mithilfe
des COC-Protokolls (Coax) über das Videokabel.
Zum Einblenden des Bildschirmmenüs das Steuerkommando
„Iris +" senden. Das Hauptmenü erscheint:
MAIN MENU
1. LENS MANUAL
↲
2. EXPOSURE
3. BACKLIGHT OFF
↲
4. DAY&NIGHT EXT
↲
5. NR
↲
6. SPECIAL
↲
7. ADJUST
↲
8. AF
↲
9. EXIT
SAVE&END
Durch Steuerkommandos für die vertikale Bewegung
(Tilt:  , ) einen Menüpunkt wählen, durch Steuerkom-
mandos für die horizontale Bewegung (Pan: , ) den
Wert ändern oder eine Option wählen. Steht hinter einem
Menüpunkt oder einer Option das Symbol
das Kommando „Iris +" (entspricht „Enter") ein Untermenü
aufgerufen oder eine Funktion ausgelöst werden.
Alle Einstellmöglichkeiten sind auf der Rückseite dieser Anlei-
tung tabellarisch aufgeführt. Diese Anleitung bezieht sich auf
das voreingestellte englische Menü. Die Menüsprache kann
↲ 
aber unter
6. SPECIAL 2. LANGUAGE
Zum Verlassen des Menüs in der Zeile
EXIT
↲ (durchgeführte Änderungen werden
die Option SAVE&END
↲ (Änderungen werden
dabei gespeichert) oder
NOT SAVE
↲).
verworfen) wählen und mit „Iris +" bestätigen.
Copyright by MONACOR INTERNATIONAL. All rights reserved.
©
2 3 4
Zum Zurücksetzen aller Einstellungen auf die Werkseinstel-
lungen in der Zeile mit  oder  die Option
EXIT
wählen und mit „Iris +" bestätigen. Die gewählte Menü-
sprache bleibt auch nach dem Zurücksetzen erhalten.
5 Technische Daten
Bildabtaster: . . . . . . . . . . . .CMOS-Chip, 9 mm (10⁄28 ")
Anzahl der Bildpunkte: . . . .max. 1920 × 1080
Auflösung: . . . . . . . . . . . . .1080P/25
Farbmodulationssystem: . . .PAL
Objektiv: . . . . . . . . . . . . . . .2,8 – 12 mm / 1 : 1,2
Blickwinkel: . . . . . . . . . . . . .35 – 85°
Elektronischer Verschluss: . .1⁄50 – 1⁄50 000 s
Videoausgang: . . . . . . . . . .1 V (ss) / 75 Ω
IR-LEDs, Reichweite: . . . . . .48 LEDs, 50 m
Stromversorgung: . . . . . . . . ⎓ 12 V ±10 %, 480 mA
Einsatztemperatur: . . . . . . .−20 °C bis +50 °C
Schutzart: . . . . . . . . . . . . . .IP 66
Abmessungen: . . . . . . . . . .
Gewicht: . . . . . . . . . . . . . . .350 g
↲
, kann durch
geändert werden.
mit  oder 
Änderungen vorbehalten.
A-1893.99.02.04.2018
5
VIDEO OUT
6
VIDEO FORMAT
7
ON ON ON ON
1 2 1 2 1 2 1 2
CVBS CVI TVI AHD
12 V
8
↲
RESET
⌀
109 mm × 284 mm
