1 Possibilités d'utilisation

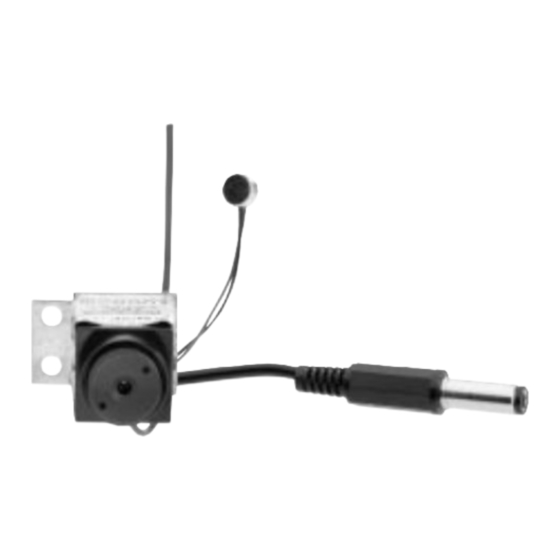

Cette caméra couleur sans fil avec objectif hyper minia-
ture et micro électret intégré, sert, combinée avec un
récepteur 2,4 GHz de la série "AV-..." de MONACOR et
un moniteur, pour la surveillance vidéo sans fil. La portée
de transmission dépend fortement de la configuration des
lieux et du type de récepteur utilisé. La portée est jusqu'à
300 m dans un terrain sans obstacle, jusqu'à 30 m dans
des bâtiments dépendant de la condition des murs. L'uti-
lisation d'une antenne augmentant le gain sur le récep-
teur permet d'accroître la portée plusieurs fois.
La caméra est conçue pour une installation dans un
boîtier. N'effectuez aucune modification sur les poten-
tiomètres! Vous perdriez tout droit à la garantie et la
caméra n'aurait plus d'autorisation de fonctionnement.
1.1 Autorisation d'utilisation
L'autorisation d'utilisation de la caméra est valable dans
les états de l'Union Européenne selon la directive R+TTE
(Radio and Telecommunication Technical Equipment).
Pour une utilisation hors de l'Union Européenne, nous
vous conseillons de vous adresser à vos revendeurs ou à
la succursale de MONACOR.
2 Conseils de sécurité
Cet appareil répond à la norme 89/336/CEE relative à la
compatibilité électromagnétique.
La caméra n'est conçue que pour une utilisation en
intérieur. Pour une utilisation en extérieur, elle doit être
placée dans un boîtier de protection résistant aux
intempéries.
Protégez-la de l'humidité et de la chaleur (température
d'utilisation admissible 0 – 40 °C).
Pour la nettoyer, utilisez un chiffon sec et doux, en
aucun cas de produits chimiques ou d'eau.
Nous déclinons toute responsabilité en cas de dom-
mage si la caméra est utilisée dans un but autre que
celui pour lequel elle a été conçue, si elle n'est pas cor-
rectement branchée ou n'est pas réparée d'une
manière appropriée.
Lorsque la caméra est définitivement retirée du ser-
vice, vous devez la déposer dans une usine de recy-
clage adaptée.
3 Mise en service
3.1 Sélection du canal d'émission
La transmission sans fil s'effectue dans la plage 2,4 GHz
divisée par le fabricant en 5 canaux avec une distance de
14 MHz. On peut utiliser simultanément trois canaux au
maximum car deux canaux directement voisins créent
entre eux des interférences. Nous vous recommandons:
avec deux caméras: canal 1 et 5
avec trois caméras: canal 1, 3 et 5

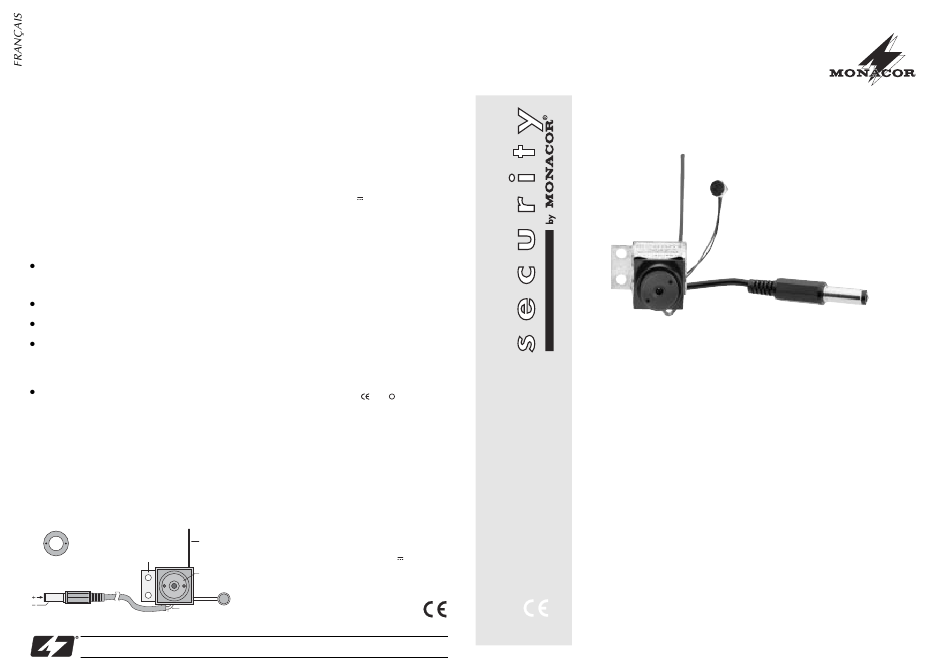

Cosse d'ajustage pour Antenne
le réglage de la focale
Étrier de montage
Objectif
5,5 – 7,5 V
Noir (–)
Rouge (+)
Copyright © by MONACOR ® International GmbH & Co. KG, Bremen, Germany.
www.monacor.com
La caméra est réglée de manière fixe sur le canal suivant:
AV-151CMOS canal 1 (2,4145 GHz)
AV-153CMOS canal 3 (2,4425 GHz)
AV-155CMOS canal 5 (2,4705 GHz)
Réglez le canal correspondant sur la caméra.
3.2 Placement de la caméra et du récepteur
L'expérience pratique démontre que pour une réception
optimale, une installation à une hauteur entre 1,5 m et 2 m
au moins au-dessus du sol est recommandée; effectuez
un test avant l'installation définitive car un déplacement de
quelques centimètres peut déjà modifier sensiblement la
qualité de transmission.
Pour le montage de la caméra un étrier de montage
est livré qui peut être fixé à une place appropriée de la
caméra avec l'autocollant livré (voir schéma).
3.3 Alimentation
Un set d'accumulateurs (p. ex. AVM-150ACCU de
MONACOR) ou une alimentation stabilisée avec une ten-
sion de sortie de 5,5 – 7,5 V (p. ex. PS-362ST de
MONACOR) est nécessaire pour l'alimentation.
1) Sur les appareils avec une tension de sortie variable,
réglez la tension entre 5,5 V et 7,5 V.
2) Le set d'accus AVM-50ACCU se branche directement
à la prise DC de la caméra. Pour brancher une ali-
mentation, une fiche femelle de basse tension
(Ø 5,5/2,5 mm, p. ex. T-521J de MONACOR) est
nécessaire. Respectez la polarité en tout cas: le pôle
plus doit être au contact intérieur de la fiche.
3) Une fois la tension appliquée, la caméra est prête à
fonctionner. Pendant le fonctionnement, ne touchez
pas l'antenne par fil; la déviation de fréquence causée
par cela entraîne une diminution de la qualité de trans-
mission.
3.4 Réglage de la focale
En tournant l'objectif à l'aide de la cosse d'ajustage,
réglez une image nette sur le moniteur.
4 Caractéristiques techniques
Numéro d'autorisation: . . . . . . 0682
!
Fréquence d'émission
AV-151CMOS: . . . . . . . . . . canal 1 2,4145 GHz
AV-153CMOS: . . . . . . . . . . canal 3 2,4425 GHz
AV-155CMOS: . . . . . . . . . . canal 5 2,4705 GHz
Puissance émetteur: . . . . . . . . 10 mW (EIRP)
Antenne: . . . . . . . . . . . . . . . . . antenne par fil
Portée
sans obstacle: . . . . . . . . . . . jusqu'à 300 m
en intérieur: . . . . . . . . . . . . . jusqu'à 30 m
Système couleur: . . . . . . . . . . PAL
Largeur bande vidéo: . . . . . . . 30 Hz – 5 MHz
Largeur bande audio: . . . . . . . 15 Hz – 20 kHz
Objectif: . . . . . . . . . . . . . . . . . . 1 : 1,2/65 °
Luminosité minimale: . . . . . . . 3 Lux
Résolution: . . . . . . . . . . . . . . . 380 lignes
Alimentation: . . . . . . . . . . . . . . 5,5 – 7,5 V /110 mA
Température ambiante: . . . . . . 0 – 40 °C
Dimensions sans antenne: . . . 25 x 18 x 35 mm
Micro
Poids sans connexions: . . . . . 33 g
D'après les données du constructeur.
Tout droit de modification réservé.
