Stap 6
fr Healthbox

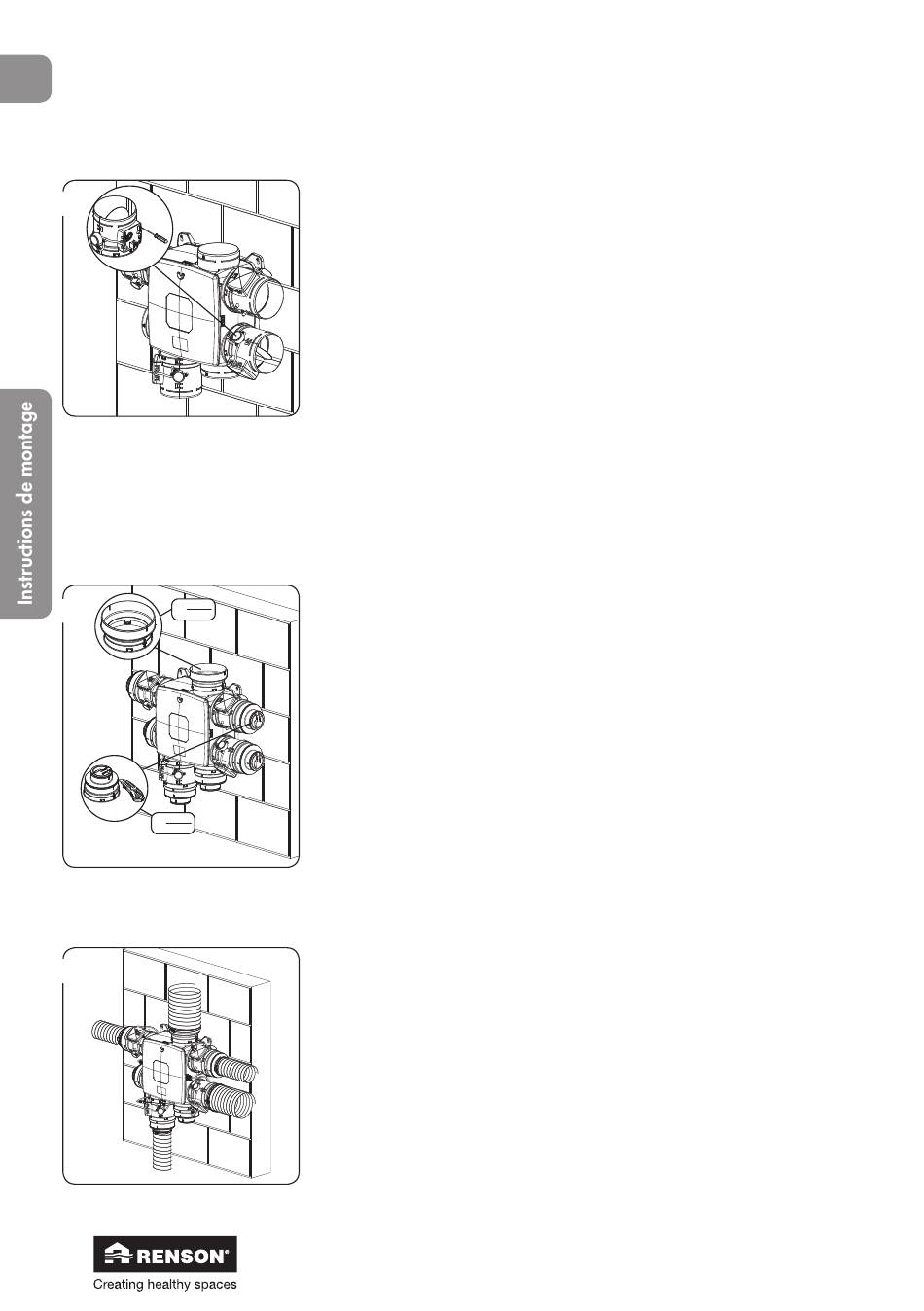

13.3.3 • Raccordement des modules de réglage et des conduits aérauliques
➊
Stap 7
! Ø125
➋
!
! Ø125
Ø150
Ø150
! Ø80
Ø80
!
Ø125
Ø125
!
Ø80
Ø125
Stap 8
➌
28
Hygro
® +
• Montez les modules de réglage sur l'unité de ventilation.
• L'autocollant sur le module de réglage indique à quelle pièce
le module doit être relié (pièces humides : raccorder max. 1
pièce par module de réglage).
Reliez la bonne pièce au bon module de réglage.
– Conduit cuisine au module de réglage cuisine
– Conduit salle de bains au module de réglage salle de
– Conduit toilettes au module de réglage toilettes
– Conduit buanderie au module de réglage salle d'eau/
– Conduit chambre(s) à coucher sur le module de réglage
• Les caractéristiques aérauliques de ces modules de réglage
sont à programmer au moyen de dipswitches (voir rubrique
13.6.2).
• Le bouchon / réduction Ø 125-80 à utiliser pour plusieurs
Ø150
fonctions :
Ø125
1. Peut servir à fermer les bouches d'extraction de l'unité de
2. Pièce de raccordement entre le module de réglage et le
• Adaptateur pour évacuation vers l'extérieur Ø 125-150/160
Utilisez toujours l'adaptateur pour évacuation vers l'extérieur,
pour raccorder à un conduit d'évacuation de minimum
Ø150 mm.
• Reliez le réseau de conduits au moyen d'un flexible aux
bouchons de réduction. Fixez-les avec les anneaux de
serrage.
bains (sans/avec toilettes)
buanderie
chambre(s) à coucher
ventilation non utilisées.
flexible/conduit. Découpez le couvercle selon la rainure
correspondante sur l'adaptateur.
Ø125>Ø80
Ø125>Ø125
