Contraste de l'afficheur

Pour maintenir la lisibilité, le contraste de l'afficheur est compensé en température.
Il est donc ajusté automatiquement en fonction de la température.
• Pour garantir une lisibilité optimale, le contraste de l'afficheur peut être ajusté.
Pour augmenter ou diminuer le contraste, appuyez simultanément sur la touche
[E] et sur la touche [
↑
E
et
Presser

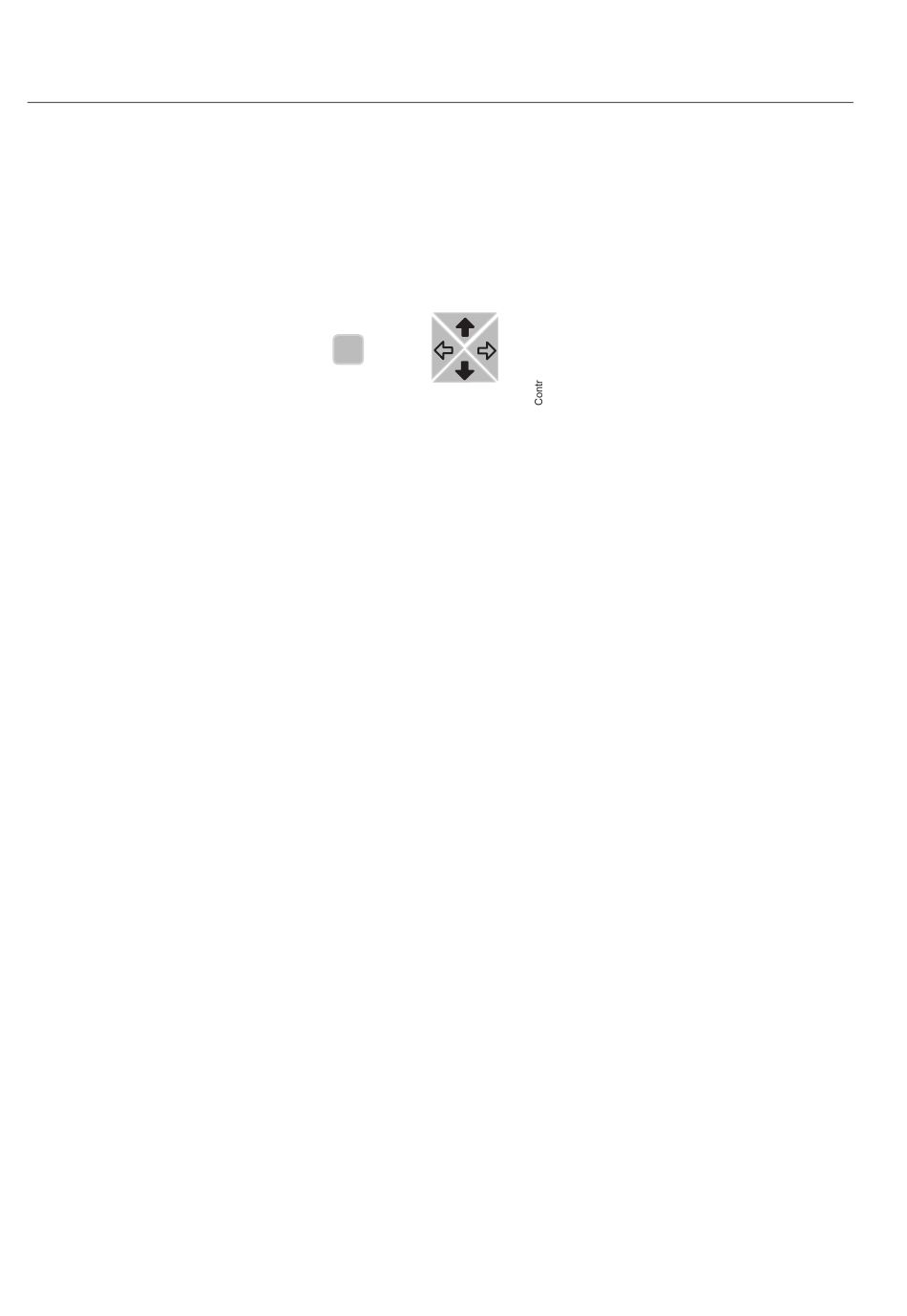

Fig. 4.1.5.-1 Ajustement du contraste de l'afficheur
• Le contraste de l'afficheur peut être ajusté dans tous les menus, sauf dans les
menus de réglage dans lesquels la touche [E] permet d'entrer en mode de réglage.
• La valeur sélectionnée du contraste est stockée dans une mémoire non-volatile.
Par conséquent, le contraste sélectionné est maintenu même en cas de coupure
d'alimentation.

Test de l'affichage

Lorsque le relais est mis sous tension, le rétroéclairage s'allume et un test de
l'affichage court est effectué. Le test de l'affichage permet de tester le
fonctionnement de tous les voyants DEL et de l'afficheur LCD. Les DELs s'allument
simultanément. En même temps, deux figures s'affichent sur l'afficheur LCD pour
activer tous les pixels. Après le test, l'afficheur se remet à l'état normal.
• Le test de l'affichage peut également être initié manuellement à partir du menu
Configuration\Ecran\Test écran. Ensuite, sélectionnez le paramètre
Test écran (reportez-vous à la page 20).
Sélection des valeurs primaires
Les valeurs de réglage, les valeurs aux entrées et les valeurs enregistrées relatives à
une valeur nominale s'affichent directement en ampères et en volts. Pour que le
relais puisse effectuer correctement la conversion entre les valeurs primaires et les
valeurs unitaires, les valeurs relatives aux appareils de mesure (transformateur de
courant, transformateur de tension, diviseur de tension et capteur Rogovski) doivent
être réglées avec précision.
] ou [ ], respectivement.
↓
Augmenter
Diminuer
