11. Microfotografía
11.1 Uso de cámaras de paso "C"

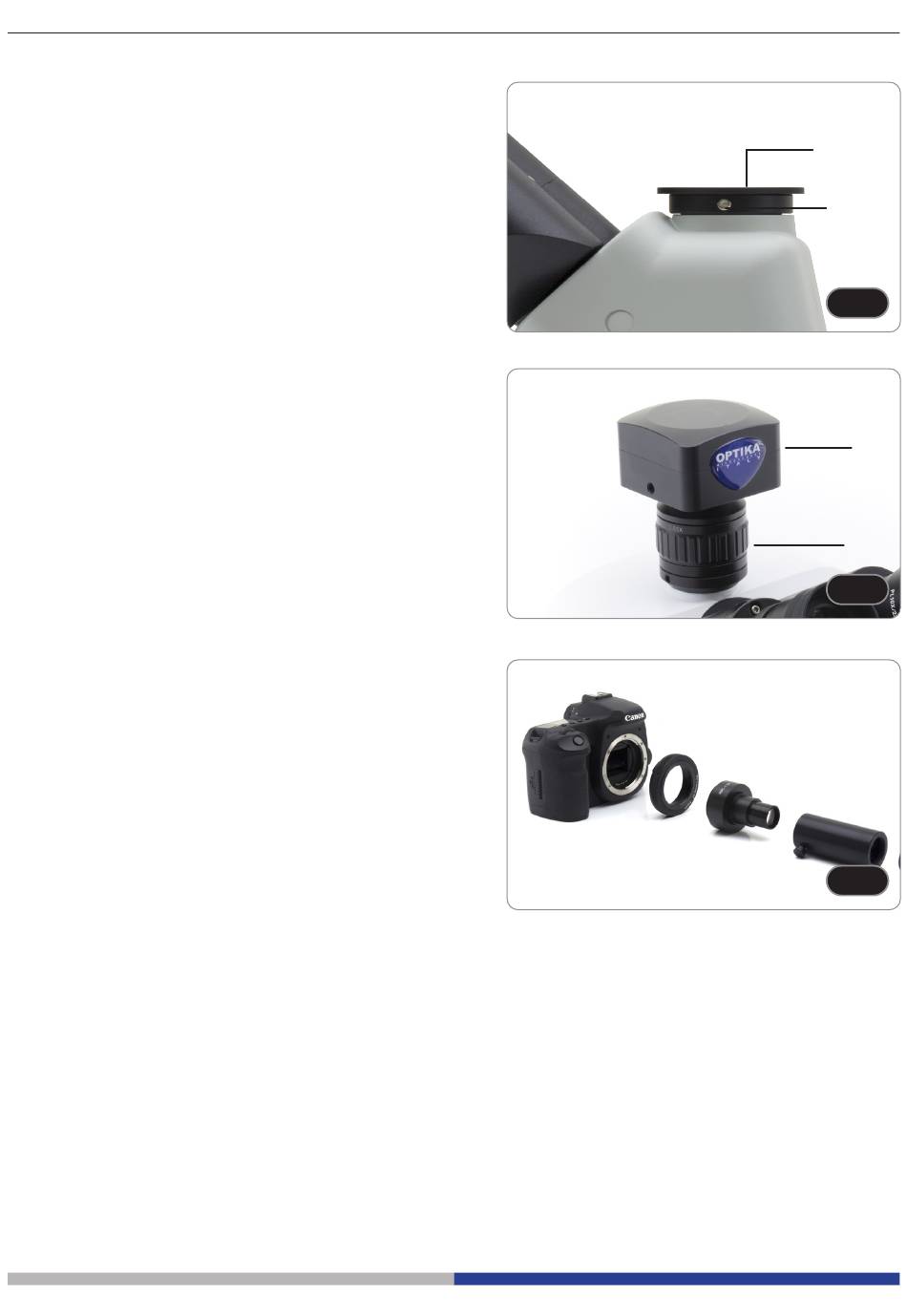

1. Aflojar el tornillo ① del tubo trinocular y quitar la tapa negra
②. (Fig. 38)
2. Colocar el adaptador paso C a la cámara ④ e insertar el
conjunto sobre el puerto trinocular, luego sujetarlo con el
tornillo para que no se caiga ①. (Fig. 39)
11.2 Uso de cámara Reflex
1. Insertar el adaptador de la cámara Reflex ① al tubo del
microscopio ②.
2. Atornillar el aro "T2" ③ (no lo suministrada) al cuerpo de la
cámara Reflex.
3. Conectar la cámara al aro "T2" ④ (Fig. 40).
4. Montar el extremo del tubo de conexión ② en el orificio vacío
del tubo triocular y apretar el tornillo de apriete. (Fig. 38)
• El aro "T2" no se suministra con el microscopio pero se
encuentra fácilmente en una tienda de fotografía.
• Mientras toma muestras oscuras, tapar los oculares y el
visor con un paño oscuro para minimizar la luz difusa.
• Para calcular la ampliación de la cámara: aumento objetivo *
aumento de la cámara * aumento de la lente.
• Si usa una cámara SLR, el movimiento al apretar el botón
para tomar una foto puede hacer que la cámara vibre.
• Sugerimos utilizar la opción de extensión del tiempo de
exposición y un cable remoto.
