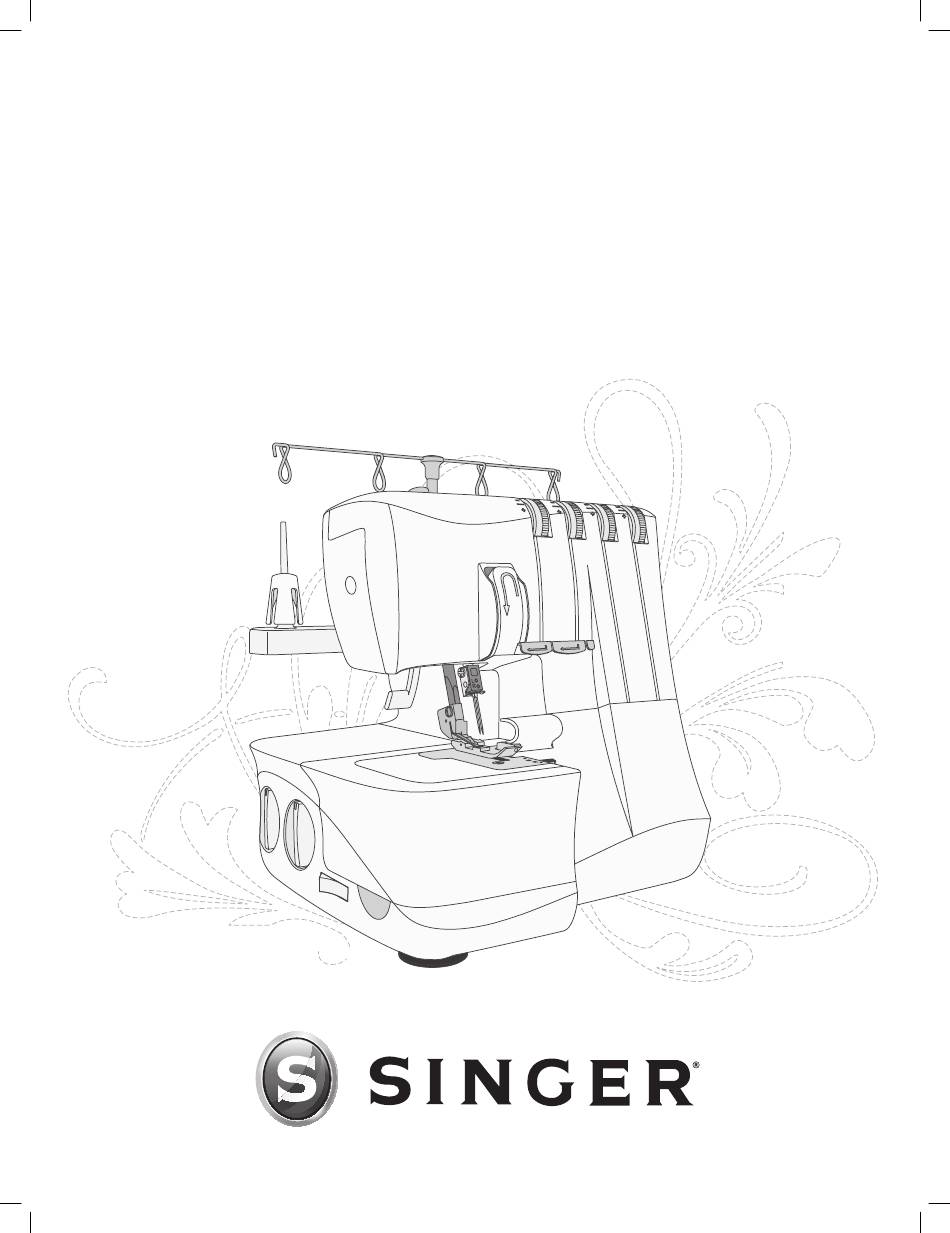

INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTION
S14-77 • S14-78 • S14-79

Publicité

Table des Matières
loading

Manuels Connexes pour Singer S14-77

Sommaire des Matières pour Singer S14-77

  • Page 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES MANUEL D’INSTRUCTION S14-77 • S14-78 • S14-79...
  • Page 2 This household sewing machine is designed to comply with IEC/EN 60335-2-28 and UL1594. IMPORTANT SAFETY INSTRUCTIONS When using an electrical appliance, basic safety precautions should always be followed, including the following: Read all instructions before using this household sewing machine. Keep the instructions at a suitable place close to the machine.
  • Page 3 • This sewing machine is provided with double insulation. Use only identical replacement parts. See instructions for Servicing of Double-Insulated Appliances. SAVE THESE INSTRUCTIONS FOR EUROPE ONLY: This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

  • Page 4: Table Des Matières

    TABLE OF CONTENTS ABOUT YOUR MACHINE........1 Replacing the Lower Cutter ........23 Parts of the Machine ............1 Replacing the Upper Cutter ........24 Storage..............24 Front and Side of Machine ........... 1 Inside of Machine............2 Servicing..............24 Accessories ..............2 Trouble Shooting ............24 Connecting the Foot Control and the Power Supply..3 Technical Specifications ..........26 Setting Up the Telescopic Thread Stand ......3...

  • Page 5: About Your Machine

    ABOUT YOUR MACHINE Parts of the Machine Front and Side of Machine 1. Telescopic thread stand — helps maintain the flow of the 13 14 15 thread during sewing (page 3) 2. Spool stand and spool pin — holds the thread spools 3.

  • Page 6: Inside Of Machine

    8. Lower looper thread guides — help maintain the flow of the thread during sewing Accessories 1. Needle pack including two needles, size #14/90 (SINGER® Overlock needles #2022) 2. Screwdriver 3. Tweezers 4. Allen key to change needles 5. 2-thread overlock converter 6.

  • Page 7: Connecting The Foot Control And The Power Supply

    Connecting the Foot Control and the Power Supply Among the accessories you will find the power cord and the foot control. Note: Consult a qualified electrician if you are in doubt about how to connect the machine to the power source. Unplug the power cord when the machine is not in use.

  • Page 8: Open And Close The Front Cover

    Open and Close the Front Cover Open the Front Cover First push the cover to the right as far as it will go and then pull it downward toward you. Close the Front Cover First pull the cover upward and then slide it to the left until it locks.

  • Page 9: Changing The Needles

    Changing the Needles Turn off the main power switch and unplug the machine. 1. Turn the hand wheel toward you until the needles are at the highest position. 2. Loosen, but do not remove the left (B) and/or right (A) needle clamp screw with the allen key while you are holding the needles.

  • Page 10: Deactivate The Upper Cutter

    Deactivate the Upper Cutter • Turn the hand wheel toward you until the upper cutter is in its lowest position. • Turn off the upper cutter by switching the upper cutter switch to non-cutting position (A). Reactivate the Upper Cutter •...

  • Page 11: Getting Ready To Sew

    See the table below for recommendations on what needles and thread to use for different fabric weights. Tip: Your new machine is threaded to sew a 4-thread overlock (model S14-77 and S14-79). Tie your own threads to these threads and carefully pull them through the machine, to easily thread your new overlock machine the first time (see page 18).

  • Page 12: Threading The Upper Looper (Red)

    Threading the Upper Looper (Red) When threading the upper looper, follow the thread path marked with a red dot. • Open the front cover. Raise the needle to highest position by turning the hand wheel toward you. Raise the presser foot.

  • Page 13: Threading The Lower Looper (Yellow)

    Threading the Lower Looper (Yellow) When threading the lower looper, follow the thread path marked with a yellow dot. • Pass the thread from back to front through the thread guide on the thread stand (1). Use the tweezers to make the threading easier.

  • Page 14: Threading The Left Needle (Blue)

    Threading the Left Needle (Blue) When threading the left needle, follow the thread path marked with a blue dot. • Pass the thread from back to front through the thread guide on the thread stand (1). Use the tweezers to make the threading easier.

  • Page 15: Thread Tension Settings

    Thread Tension Settings Set the thread tension to suit the type of fabric and thread used. As the number on the thread tension discs increases, the thread tension becomes tighter. See Stitch Overview, page 15 for thread tension recommendations for each stitch. Color Explanation Sheet Right side of fabric Right needle thread...

  • Page 16: Differential Feed Adjustment

    Differential Feed Adjustment The differential feed system consists of two sets of feed teeth arranged one behind the other (A). Both feed teeth work independently of each other to provide good results when sewing on speciality fabrics. When the amount of feed by the front feed teeth is changed in relation to the feed by the rear feed teeth it will "stretch"...

  • Page 17: Presser Foot Pressure Adjustment

    Presser Foot Pressure Adjustment The presser foot pressure is pre-set for sewing on medium weight fabric. When sewing in different fabric weights, adjustment might be needed. Generally, decrease the presser foot pressure when sewing in light weight fabric and increase it when sewing in heavy weight fabrics.

  • Page 18: Stitch Length Settings

    Stitch Length Settings The stitch length dial should be set to "3" for most sewing. Adjust the stitch length to 4mm when sewing on heavy weight fabrics. Adjust the stitch length to 2mm when sewing on light weight fabrics. Stitch Finger Lever Setting The stitch finger lever should be set to "N"...

  • Page 19: Sewing

    SEWING On your overlock machine, different stitches are obtained by combining different needle positions, threading methods, tension settings, and the use of the 2-thread overlock converter. See Getting Ready to Sew, page 7, for references on how to set your machine. Stitch Overview The settings shown in the table below are our recommendations based on normal conditions.

  • Page 20: 3-Thread Overlock, Wide (And Narrow)

    3–Thread Overlock, Wide (and Narrow) For sewing two layers of stretchy fabric or overcasting a single layer of light to medium fabric. Use heavier threads in the loopers to create decorative edges. Note: Use the right needle instead for a narrow stitch. Recommended thread tension settings within brackets in the chart. Thread Tension Stitch/Fabric (—)

  • Page 21: 3-Thread Rolled Edge

    3–Thread Rolled Edge For edging lightweight fabrics. It gives a nice finish on silky scarves, pillow ruffles and napkins. For a beautiful rolled edge, thread the loopers with a decorative lightweight thread, such as 40 weight rayon, for a beautiful satin edge and the needle and lower looper with lightweight regular thread.

  • Page 22: 2-Thread Rolled Edge

    2–Thread Rolled Edge For edging lightweight fabrics. It gives a nice finish on silky scarves, pillow ruffles and napkins. Thread the looper with a decorative lightweight thread, such as 40 weight rayon for a beautiful satin edge (2-thread converter required). Note: Not recommended for heavy weight fabrics.

  • Page 23: Start Sewing

    Start Sewing 1. When the machine is completely threaded, close the front cover and bring all of the threads over the stitch plate and slightly to the left under the presser foot. 2. Ensure that the upper blade moves against the lower blade correctly by turning the hand wheel slowly toward you.

  • Page 24: Corded Overlock

    Corded Overlock Corded overlock can be used to strengthen stitches when joining elastic fabrics such as knits. Cording prevents knit fabrics from stretching and also stabilizes the seams. 1. Insert the cord through the hole in the front of the foot. 2.

  • Page 25: Rolled Edge Sewing

    Rolled Edge Sewing The rolled edge stitch is appropriate for light weight fabrics such as lawn, voile, organdy, crepe, etc. The rolled edge is achieved by adjusting the thread tension to make the fabric edge roll under the fabric while overlocking. Adjust the thread tension to change the degree of rolling.

  • Page 26: Flatlock Sewing

    Flatlock Sewing A Flatlock (A) is made by adjusting the tension of the 3-thread overlock stitch, sewing the seam and pulling the fabrics apart to flatten the seam. The tensions must be adjusted correctly for the fabric to pull flat properly. A Flatlock can be used both as a decorative construction stitch, sewing two pieces together (Standard Flatlock), or for decoration only on one piece of fabric (Decorative Flatlock).

  • Page 27: Machine Maintenance

    MACHINE MAINTENANCE An overlock requires more frequent maintenance than a conventional sewing machine for two reasons: • A lot of lint is produced when the cutters are cutting the fabric. • An overlock runs at a very high speed and needs to be oiled frequently to lubricate the internal working parts.
  • Page 28 Replacing the Upper Cutter Turn off the main power switch and unplug the machine. The upper cutter should be changed when it becomes blunt. Change it by following the below instructions. If you are having any difficulties, consult your service agent to make the necessary adjustments.
  • Page 29 Possible Cause: Needle may not be the correct size for the fabric being sewn. Solution: Use a needle size that is compatible for the fabric (page 7). Thread Breaks Possible Cause: Machine may not be threaded correctly; threads threaded in the incorrect sequence. Solution: Check that machine is threaded in correct order (page 7).
  • Page 30 Sewing Speed Stitch Length Needle Bar Stroke Maximum 1200 ± 100 rpm 1–4mm 25 ± 3mm Needles Stitch Width Presser Foot Rise SINGER® EL #2022 #90/14 2.3–7mm 5–7mm Number of Needles Differential Feed Ratio Weight 1–2 0.7–2.0 6.3kg Number of Threads...
  • Page 31 INTELLECTUAL PROPERTY SINGER, the Cameo “S” Design, and Singer is Sewing Made Easy are exclusive trademarks of The Singer Company Limited S.à.r.l. or its Affiliates. Please note that on disposal, this product must be safely recycled in accordance with relevant National legislation relating to electrical/electronic products.
  • Page 33 MANUAL DE INSTRUCCIONES S14–77 • S14–78 • S14–79...
  • Page 34 Esta máquina de coser doméstica ha sido diseñada de conformidad con las normas IEC/EN 60335-2-28 y UL1594. INSTRUCCIONES DE SEGURIDAD IMPORTANTES Cuando utilice un aparato eléctrico, debe respetar siempre las precauciones de seguridad básicas, incluyendo las siguientes: Lea todas las instrucciones antes de utilizar esta máquina de coser doméstica. Conserve las instrucciones en un lugar adecuado, cerca de la máquina.
  • Page 35 • Si la bombilla LED está dañada o rota, debe ser reemplazada por el fabricante o su agente de servicio o una persona igualmente cualificada, para evitar riesgos. • Si el cable conectado con el pedal está dañado, debe ser reemplazado por el fabricante o su agente de servicio o una persona igualmente cualificada, para evitar riesgos.
  • Page 36 TABLA DE CONTENIDO INFORMACIÓN SOBRE SU MÁQUINA... 1 Sustitución de la cuchilla superior .......25 Almacenamiento ............25 Partes de la máquina ...........1 Revisión..............25 Frente y lado de la máquina .......... 1 Solución de problemas..........25 Interior de la máquina..........2 Especificaciones técnicas ..........27 Accesorios ..............2 Conexión del pedal y la toma de alimentación....3 Configuración del soporte telescópico para hilos....4...

  • Page 37: Información Sobre Su Máquina

    INFORMACIÓN SOBRE SU MÁQUINA Partes de la máquina Frente y lado de la máquina 1. Soporte telescópico para hilos — ayuda a mantener el flujo del hilo durante la costura (página 4) 13 14 15 2. Soporte del portacarrete y portacarrete — sujeta los carretes de hilo 3.

  • Page 38: Interior De La Máquina

    8. Guiahilos de la devanadora inferior — ayudan a mantener el flujo del hilo durante la costura Accesorios 1. El paquete de agujas incluye dos agujas, tamaño #14/90 (agujas SINGER® Overlock #2022) 2. Destornillador 3. Pinzas finas 4. Llave Allen para cambiar agujas 5.

  • Page 39: Conexión Del Pedal Y La Toma De Alimentación

    Conexión del pedal y la toma de alimentación Entre los accesorios encontrará el cable de alimentación y el pedal. Nota: Consulte a un electricista especializado si tiene alguna duda sobre cómo conectar la máquina a la fuente de alimentación. Desenchufe el cable de alimentación cuando no vaya a utilizar la máquina.

  • Page 40: Configuración Del Soporte Telescópico Para Hilos

    Configuración del soporte telescópico para hilos Extienda el soporte telescópico para hilos todo lo que pueda, después gírelo hasta que haga clic y se coloque en su lugar. Coloque los carretes o conos de hilo en los soportes del cono en el portacarrete.

  • Page 41: Palanca Del Prensatelas

    Palanca del prensatelas Eleve el prensatelas con la palanca del prensatelas (A) en la parte trasera de la máquina. Información sobre su máquina – 5 Espanõl...

  • Page 42: Cambio De Las Agujas

    Cambio de las agujas Apague el interruptor y desenchufe la máquina. 1. Gire el volante hacia usted hasta que las agujas estén en su posición más alta. 2. Afloje, pero no extraiga el tornillo de sujeción de la aguja izquierda (B) y/o derecha (A) con la llave Allen, mientras sujeta las agujas.

  • Page 43: Desactivación De La Cuchilla Superior

    Desactivación de la cuchilla superior • Gire el volante hacia usted hasta que la cuchilla superior esté en su posición más baja. • Apague la cuchilla superior al colocar el interruptor de la cuchilla superior en la posición sin corte (A). Reactivación de la cuchilla superior •...

  • Page 44: Preparativos Para Coser

    Consulte la siguiente tabla para conocer las recomendaciones sobre qué agujas e hilos utilizar para distintos grosores de tela. Sugerencia: Su nueva máquina está enhebrada para coser una puntada Overlock de 4 hilos (modelos S14-77 y S14-79). Ate sus propios hilos a estos hilos y tire de ellos con cuidado a través de la máquina, para enhebrar fácilmente su nueva máquina overlock por vez primera (véase página 19).

  • Page 45: Enhebrado De La Devanadora Superior (Rojo)

    Enhebrado de la devanadora superior (rojo) Al enhebrar la devanadora superior, siga el recorrido del hilo marcado con un punto rojo. • Abra la tapa delantera. Suba la aguja hasta su posición más alta al girar el volante hacia usted. Levante el prensatelas. Pase el hilo de atrás hacia delante por la guía de la aguja en el soporte para hilos (1).

  • Page 46: Enhebrado De La Devanadora Inferior (Amarillo)

    Enhebrado de la devanadora inferior (amarillo) Al enhebrar la devanadora inferior, siga el recorrido del hilo marcado con un punto amarillo. • Pase el hilo de atrás hacia delante por la guía de la aguja en el soporte para hilos (1). Use las pinzas para facilitar el enhebrado.

  • Page 47: Enhebrado De La Aguja Izquierda (Azul)

    Enhebrado de la aguja izquierda (azul) Al enhebrar la aguja izquierda, siga el recorrido del hilo marcado con un punto azul. • Pase el hilo de atrás hacia delante por la guía de la aguja en el soporte para hilos (1). Use las pinzas para facilitar el enhebrado.

  • Page 48: Configuración De La Tensión Del Hilo

    Configuración de la tensión del hilo Ajuste la tensión del hilo para adaptarlo al tipo de tela y de hilo que está usando. Al aumentar el número de discos de tensado de los hilos, aumenta también la tensión del hilo. Consulte Vista general de las puntadas, página 16 las recomendaciones sobre la tensión del hilo para cada puntada.

  • Page 49: Ajuste Del Arrastre Diferencial

    El hilo de la aguja derecha está demasiado flojo (G) Si el hilo de la aguja derecha está demasiado flojo, apriete la tensión del hilo de la aguja derecha. El hilo de la aguja derecha está demasiado apretado Si el hilo de la aguja derecha está demasiado apretado, afloje la tensión del hilo de la aguja derecha.

  • Page 50: Ajuste De La Presión Del Prensatelas

    Tela Arrastre diferencial Ajuste Resultado Tela elástica 1,0–2,0 (punto, jersey) Tela no elástica (algodón, mezclilla) Tela ligera (seda, géneros de punto 0,7-1,0 sedosos) Ajuste de la presión del prensatelas La presión del prensatelas está pre-configurada para coser sobre telas de peso medio. Al coser en distintos pesos de tela, se pueden requerir ajustes.

  • Page 51: Configuración De La Longitud

    Ajuste de la anchura con la palanca de anchura de corte Con un ajuste preciso de la anchura de corte, con el uso de la palanca de anchura de corte, se pueden lograr ajustes dentro del intervalo siguiente: Si solo se usa la aguja izquierda: 5 - 7 mm Si solo se usa la aguja derecha: 3 - 5mm Mueva la palanca hacia arriba o hacia abajo para ajustar el ancho de la puntada, "7"...

  • Page 52: Costura

    COSTURA En su máquina Overlock, se obtienen distintas puntadas al combinar diferentes posiciones de aguja, métodos de enhebrado, configuraciones de tensión y el uso del conversor Overlock de 2 hilos. Consulte Preparativos para coser, página 8, para obtener referencias sobre cómo configurar su máquina. Vista general de las puntadas Los ajustes que se muestran en la siguiente tabla son nuestras recomendaciones en condiciones normales.

  • Page 53: Overlock De 3 Hilos, Ancha (Y Estrecha)

    Overlock de 3 hilos, ancha (y estrecha) Para coser dos capas de tela elástica o sobrehilar una sola capa de tela ligera a mediana. Utilice hilos más gruesos en las devanadoras para crear dobladillos decorativos. Nota: Utilice en su lugar la aguja correcta para una puntada estrecha. Las configuraciones recomendadas de tensión de hilo se muestran entre paréntesis en la tabla.

  • Page 54: Dobladillo Enrollado De 3 Hilos

    Dobladillo enrollado de 3 hilos Para ribetear telas ligeras. Permite un bonito acabado en fruncidos de almohadas, servilletas y bufandas de seda. Para obtener un dobladillo enrollado hermoso, enhebre las devanadoras con un hilo fino decorativo, como el rayón de grosor 40, para lograr un hermoso borde de festón y la aguja y la devanadora inferior con un hilo regular ligero.

  • Page 55: Dobladillo Enrollado De 2 Hilos

    Dobladillo enrollado de 2 hilos Para ribetear telas ligeras. Permite un bonito acabado en fruncidos de almohadas, servilletas y bufandas de seda. Enhebre la devanadora con un hilo fino decorativo, como el rayón de 40 para lograr un hermoso borde de festón (el conversor de 2 hilos es necesario).

  • Page 56: Comenzar A Coser

    Comenzar a coser 1. Cuando la máquina esté totalmente enhebrada, cierre la tapa y coloque todos los hilos en la placa de agujas y ligeramente hacia la izquierda debajo del prensatelas. 2. Asegúrese de que la hoja superior se mueva contra la hoja inferior correctamente al girar el volante lentamente hacia usted.

  • Page 57: Overlock Con Cordón

    Overlock con cordón La puntada Overlock con cordón se puede usar para reforzar puntadas al unir tejidos elásticos como los géneros de punto. El cordón evita que los géneros de punto se estiren y además, estabiliza las puntadas. 1. Inserte el cordón por el orificio delante del pedal. 2.

  • Page 58: Coser Un Dobladillo Enrollado

    Coser un dobladillo enrollado La puntada de dobladillo enrollado es adecuada para tejidos ligeros como el lino o el algodón, gasa, organdí, crepe, etc. El dobladillo enrollado se logra al ajustar la tensión del hilo para lograr que el borde del tejido se enrolle por debajo del mismo durante el remallado.

  • Page 59: Coser Overlock Triple

    Coser Overlock triple Una puntada de Overlock triple (A) se logra al ajustar la tensión de la puntada Overlock de 3 hilos, coser y apartar la tela para allanar la puntada. Las tensiones se deben ajustar correctamente para que el tejido quede liso de forma adecuada. La puntada Overlock triple se puede utilizar tanto como elemento decorativo, al coser dos piezas juntas (puntada Overlock triple estándar), o como decoración sobre una sola...

  • Page 60: Mantenimiento De La Máquina

    MANTENIMIENTO DE LA MÁQUINA La máquina Overlock requiere un mantenimiento más frecuente que una máquina de coser convencional por dos motivos: • Se produce mucha pelusa cuando las cuchillas cortan la tela. • Una Overlock funciona a mayor velocidad y necesita un engrase frecuente para lubricar sus piezas internas.
  • Page 61 Sustitución de la cuchilla superior Apague el interruptor y desenchufe la máquina. La cuchilla superior se debe cambiar cuando pierde su filo. Para cambiarla, siga las siguientes instrucciones. Si tiene dificultades para hacerlo, consulte a su agente de servicio para realizar los ajustes necesarios.
  • Page 62 Causa posible: Tirar manualmente de la tela detrás del prensatelas mientras se está cosiendo, lo cual causa que las agujas se desvíen. Solución: Evite tirar manualmente de la tela; permita que los dientes de arrastre pasen la tela debajo del prensatelas. Causa posible: Es posible que la aguja no sea del tamaño correcto para la tela que se está...
  • Page 63 Recorrido de la barra de la aguja Máxima 1200 ± 100 rpm 1–4 mm 25 ± 3 mm Agujas Ancho de puntada Alcance del prensatelas SINGER® EL #2022 #90/14 2,3–7 mm 5–7 mm Número de agujas Coeficiente de arrastre diferencial Peso 1–2 0,7–2,0...
  • Page 65 PROPIEDAD INTELECTUAL SINGER, El diseño del Cameo “S” y Singer is Sewing Made Easy son marcas comerciales exclusivas de The SINGER Company Limited S.à r.l. o sus afiliados.
  • Page 67 MANUEL D’INSTRUCTION S14–77 • S14–78 • S14–79...
  • Page 68 Cette machine à coudre à usage domestique est conçue pour répondre aux normes IEC/EN 60335-2-28 et UL1594. CONSIGNES DE SÉCURITÉ IMPORTANTES Lors de l'utilisation d'un appareil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes : Lisez attentivement toutes les instructions avant d'utiliser cette machine à...
  • Page 69 • Pour débrancher, commencez toujours par éteindre votre machine (interrupteur sur « 0 »), puis retirez la prise du secteur. • Ne débranchez pas la machine en tirant sur le cordon. Pour débrancher, saisissez la prise et non le cordon. •...
  • Page 70 TABLE DES MATIÈRES À PROPOS DE VOTRE MACHINE ....1 Remplacement du cutter supérieur ......25 Rangement ...............25 Composants de la machine ..........1 Entretien ..............25 Avant et côté de la machine .......... 1 Dépannage ...............25 Intérieur de la machine ..........2 Spécifications techniques...........27 Accessoires ..............2 Brancher la pédale et l'alimentation électrique ....3...

  • Page 71: À Propos De Votre Machine

    À PROPOS DE VOTRE MACHINE Composants de la machine Avant et côté de la machine 1. Potence de fil télescopique — aide à maintenir le débit du 13 14 15 fil durant la couture (page 4) 2. Porte-bobine et broche porte-bobine — maintiennent les bobines de fil 3.

  • Page 72: Intérieur De La Machine

    8. Guide-fil du boucleur inférieur — aide à maintenir le débit du fil durant la couture ( Accessoires 1. Jeu d'aiguilles avec deux aiguilles, taille #14/90 (aiguilles de surjet SINGER® #2022) 2. Tournevis 3. Pincettes 4. Clé Allen pour changer les aiguilles 5.

  • Page 73: Brancher La Pédale Et L'alimentation Électrique

    Brancher la pédale et l'alimentation électrique Parmi les accessoires, vous trouverez le cordon d'alimentation et la pédale de commande. Remarque : Consultez un électricien qualifié en cas de doute sur le branchement de la machine sur la source d'alimentation. Débranchez le cordon d'alimentation lorsque la machine n'est pas utilisée.

  • Page 74: Installation De La Potence De Fil Télescopique

    Installation de la potence de fil télescopique Étirez la potence de fil télescopique à sa hauteur maximale, puis faites-la tourner jusqu'à ce qu'elle s'enclenche en place. Placez les bobines de fil ou les cônes sur les supports de cônes sur le porte-bobine. Si la machine est déjà...

  • Page 75: Releveur Du Pied-De-Biche

    Releveur du pied-de-biche Relevez le pied-de-biche avec le levier releveur du pied-de- biche (A) au dos de la machine. À propos de votre machine – 5 Francais...

  • Page 76: Changement Des Aiguilles

    Changement des aiguilles Éteignez l'interrupteur principal et débranchez la machine. 1. Tournez le volant vers vous jusqu'à ce que les aiguilles se trouvent à la position la plus élevée. 2. Desserrez sans enlever la vis de serrage d'aiguille gauche (B) et/ou droite (A) avec la clé Allen, tout en tenant les aiguilles.

  • Page 77: Désactiver Le Cutter Supérieur

    Désactiver le cutter supérieur • Tournez le volant vers vous jusqu'à ce que le cutter supérieur se trouve dans la position la plus basse. • Arrêtez le cutter supérieur en mettant l'interrupteur du cutter supérieur sur la position pas de coupe (A). Réactiver le cutter supérieur •...

  • Page 78: Préparatifs De Couture

    Voir le tableau ci-dessous pour des recommandations sur les aiguilles et le fil à utiliser pour différents poids de tissu. Astuce : Votre nouvelle machine est enfilée pour coudre un overlock 4 fils (modèles S14-77 et S14-79). Attachez vos propres fils à...

  • Page 79: Enfiler Le Boucleur Supérieur (Rouge)

    Enfiler le boucleur supérieur (rouge) Lorsque vous enfilez le fil du boucleur supérieur, suivez le chemin de fil marqué d'un point rouge. • Ouvrir le capot avant. Amenez l'aiguille à sa position la plus haute en tournant le volant vers vous. Relevez le pied- de-biche.

  • Page 80: Enfiler Le Boucleur Inférieur (Jaune)

    Enfiler le boucleur inférieur (jaune) Lorsque vous enfilez le fil du boucleur inférieur, suivez le chemin de fil marqué d'un point jaune. • Passez le fil de l'arrière vers l'avant à travers le guide-fil sur la potence de fil (1). Servez-vous des pincettes pour faciliter l'enfilage.

  • Page 81: Enfiler L'aiguille Gauche (Bleu)

    Enfiler l'aiguille gauche (bleu) Lorsque vous enfilez l'aiguille gauche, suivez le chemin de fil marqué d'un point bleu. • Passez le fil de l'arrière vers l'avant à travers le guide-fil sur la potence de fil (1). Servez-vous des pincettes pour faciliter l'enfilage.

  • Page 82: Réglages De La Tension Du Fil

    Réglages de la tension du fil Réglez la tension du fil selon le type de tissu et le fil utilisés. Au fur et à mesure que le chiffre sur les disques de tension du fil augmente, le fil sera de plus en plus tendu. Voir Vue d'ensemble des points, page 16 pour les recommandations de tension de fil pour chaque point.

  • Page 83: Ajustement De L'entraînement Différentiel

    Ajustement de l'entraînement différentiel Le système d'entraînement différentiel est composé de deux ensembles de dents d'engrenages, disposés l'un derrière l'autre (A). Les deux ensembles de dents d'engrenage fonctionnent indépendamment l'un de l'autre pour donner des résultats parfaits lorsque vous cousez sur des tissus spéciaux. Lorsque la quantité...

  • Page 84: Ajustement De La Pression Du Pied-De-Biche

    Ajustement de la pression du pied-de- biche La pression du pied-de-biche est préréglée pour la couture de tissus de poids moyen. La couture dans des tissus de différents poids peut nécessiter un ajustement. En général, diminuez la pression du pied-de-biche pour la couture dans un tissu fin et augmentez-la pour la couture dans des tissus épais.

  • Page 85: Réglages De La Longueur De Point

    Réglages de la longueur de point Le bouton de longueur de point doit être réglé sur « 3 » pour la plupart des travaux de couture. Réglez la longueur du point sur 4mm, lorsque vous cousez sur des tissus lourds. Réglez la longueur du point sur 2 mm, lorsque vous cousez sur des tissus fins.

  • Page 86: Couture

    COUTURE Sur votre machine overlock, différents points sont obtenus en combinant différentes positions d'aiguille, méthodes de filetage, différents réglages de tension et en utilisant le convertisseur overlock 2 fils. Voir Préparatifs de couture, page 8, pour des références sur la manière de régler votre machine. Vue d'ensemble des points Les réglages indiqués dans le tableau ci-dessous sont nos recommandations basées sur des conditions normales.

  • Page 87: Overlock 3 Fils, Large (Et Étroit)

    Overlock 3 fils, large (et étroit) Pour coudre deux épaisseurs de tissu extensible ou surfiler une seule épaisseur de tissu fin ou d'épaisseur moyenne. Utilisez des fils plus épais dans les boucleurs pour créer des bords décoratifs. Remarque : Utilisez plutôt l'aiguille droite pour un point étroit. Réglages recommandés de la tension du fil entre parenthèses dans le tableau.

  • Page 88: Bord Roulé 3 Fils

    Bord roulé 3 fils Pour les bordures des tissus fins. Il donne une belle finition aux foulards soyeux, aux volants des taies d'oreiller et aux serviettes. Pour obtenir un beau bord roulé, enfilez les boucleurs avec un fil décoratif léger, comme un fil de rayonne de 40 de grosseur pour un beau bord de satin et l'aiguille et le boucleur inférieur avec un fil à...

  • Page 89: Bord Roulé 2 Fils

    Bord roulé 2 fils Pour les bordures des tissus fins. Il donne une belle finition aux foulards soyeux, aux volants des taies d'oreiller et aux serviettes. Enfilez le boucleur avec un fil décoratif léger, comme un fil de rayonne de 40 de grosseur pour un beau bord de satin (un convertisseur 2 fils est nécessaire).

  • Page 90: Commencer À Coudre

    Commencer à coudre 1. Lorsque vous avez terminé d'enfiler la machine, fermez le capot avant et amenez tous les fils sur la plaque à aiguilles et légèrement à gauche sous le pied-de-biche. 2. Assurez-vous que la lame supérieure se déplace correctement contre la lame inférieure en tournant lentement le volant vers vous.

  • Page 91: Overlock Avec Cordonnet

    Overlock avec cordonnet L'overlock avec cordonnet peut être utilisé pour renforcer les points lors de l'assemblage de tissus comme les tricots. Le cordonnet empêche les tricots de s'étirer et stabilise également les coutures. 1. Insérez le cordonnet à travers le trou à l'avant du pied. 2.

  • Page 92: Couture De Bord Roulé

    Couture de bord roulé Le point de bord roulé convient aux tissus légers comme le lin ou coton léger, le voile, l'organdi, le crêpe, etc. Le bord roulé est obtenu en réglant la tension du fil pour faire s'enrouler le bord du tissu sous le tissu au moment du surfilage.

  • Page 93: Couture Flatlock

    Couture flatlock Un point flatlock (A) est réalisé en réglant la tension du point overlock 3 fils, en piquant la couture et en étirant le tissu pour aplatir la couture. Les tensions doivent être réglées correctement pour que le tissu s'aplatisse correctement. Un point flatlock peut être utilisé...

  • Page 94: Entretien De La Machine

    ENTRETIEN DE LA MACHINE Une machine overlock (surjeteuse) nécessite plus de maintenance qu'une machine conventionnelle pour les deux raisons principales suivantes : • Beaucoup de peluche est produite lorsque les cutters coupent le tissu. • Une machine overlock (surjeteuse) fonctionne à très grande vitesse et doit être graissée régulièrement pour lubrifier les éléments actifs internes.
  • Page 95 Remplacement du cutter supérieur Éteignez l'interrupteur principal et débranchez la machine. Le cutter supérieur doit être remplacé quand il est émoussé. Suivez les instructions ci-dessous pour le remplacer. En cas de difficultés, consultez votre agent de service pour effectuer les réglages nécessaires.
  • Page 96 Cause possible : Tirer manuellement le tissu derrière le pied-de-biche pendant la couture peut provoquer une déformation des aiguilles. Solution : Évitez de tirer le tissu manuellement ; laissez les griffes d'entraînement tirer le tissu sous le pied-de-biche. Cause possible : L'aiguille n'est peut-être pas de la taille correcte pour le tissu à...
  • Page 97 Course de la barre d'aiguille Maximum 1200 ± 100 tr/min 1–4 mm 25 ± 3 mm Aiguilles Largeur de point Élévation du pied-de-biche SINGER® EL #2022 #90/14 2,3–7 mm 5–7 mm Nombre d'aiguilles Rapport d'entraînement différentiel Poids 1–2 6,3 kg 0,7–2,0...
  • Page 99 PROPRIÉTÉ INTELLECTUELLE SINGER, le Cameo « S » Design et Singer is Sewing Made Easy sont des marques déposées de The Singer Company Limited S.à.r.l. ou ses sociétés affiliées. Veuillez noter qu'en cas de mise au rebut, ce produit doit faire l'objet d'un recyclage sécurisé, conforme à...
