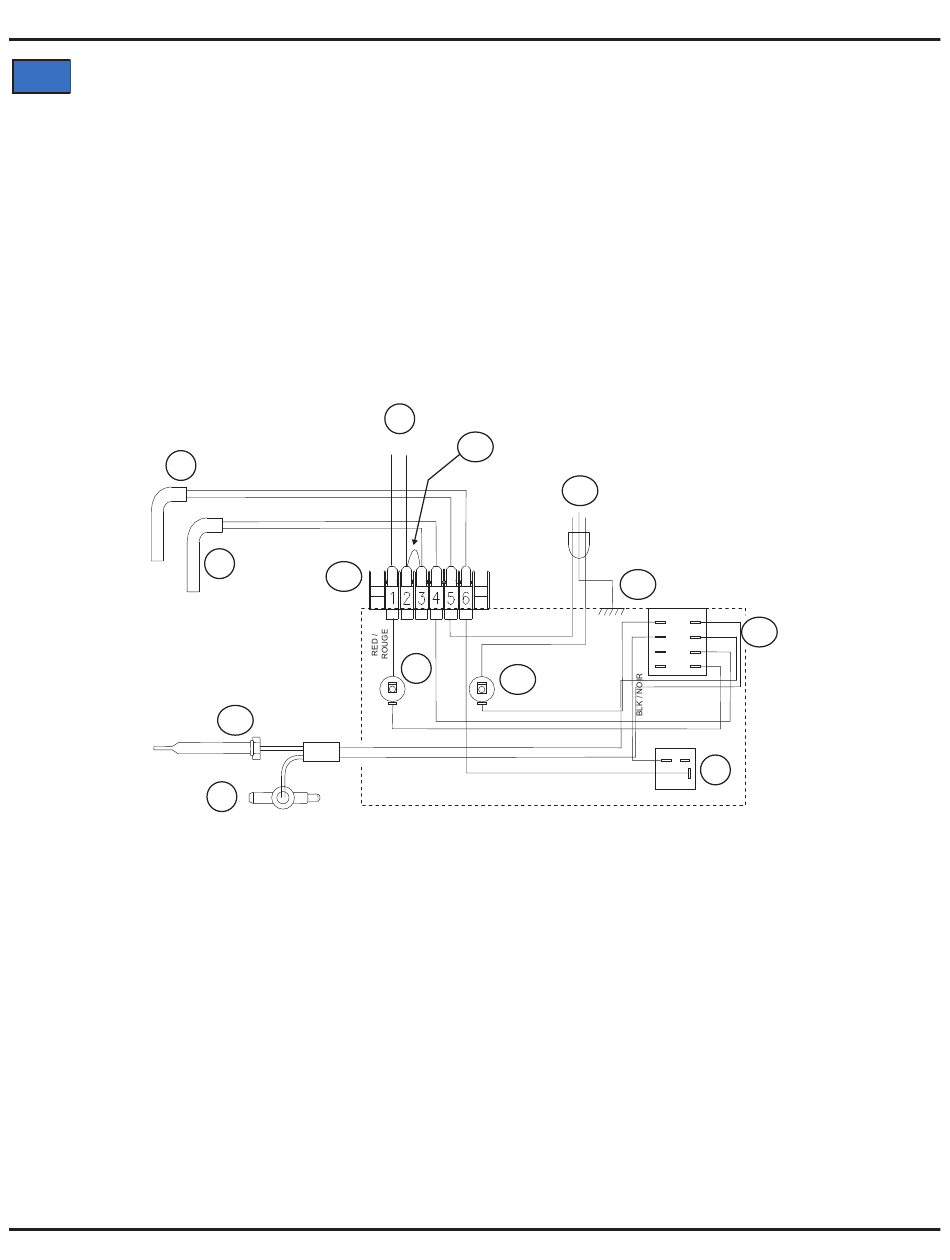

Plan de câblage
AVIS
Il s'agit d'une vue arrière des commandes.
Les pièces du plan de câblage (Art02419) sont les suivantes :
Cordon d'alimentation 120 V c.a. ......................................................................................................................................................108
Masse du châssis .............................................................................................................................................................................230
Thermocouple ...................................................................................................................................................................................221
Fusible 3 A ........................................................................................................................................................................................220
Élément chauffant c.a. ........................................................................................................................................................................92
Cavalier .............................................................................................................................................................................................231
Bloc de raccordement .......................................................................................................................................................................219
Commande de gaz avec soupape de sûreté ......................................................................................................................................91
Sélecteur de mode ............................................................................................................................................................................207
Fusible 20 A ........................................................................................................................................................................................93
Alimentation 12 V c.c. .........................................................................................................................................................................90
Élément chauffant c.c. ........................................................................................................................................................................94
Thermostat c.a. ..................................................................................................................................................................................96
92
Manuel d'utilisation 14
+ _
BLK / NOIR
YEL / JUANE
94
219
221
91
90
231
108
BLK (RIB) /
NOIR (CANN.)
BLK / NOIR
93
220
BLK / NOIR
BLK / NOIR
230
1A 2B
207
1B
2A
3A
4B
3B 4A
RED / ROUGE
RED / ROUGE
4
96
3
Art02419
