50
8
46
9
35
34
10
41 mm
11
12
©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d'assemblage
1 vis à tête creuse M10 x 65 mm
47
2 rondelles, 11 mm
1 contre-écrou nylon M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm
1 rondelle en caoutchouc
1 rondelle argentée, 13,5 mm
(diam. int.) x 35 mm (diam. extér.)
Outil : Clé dynamométrique
1 étiquette de poids
46

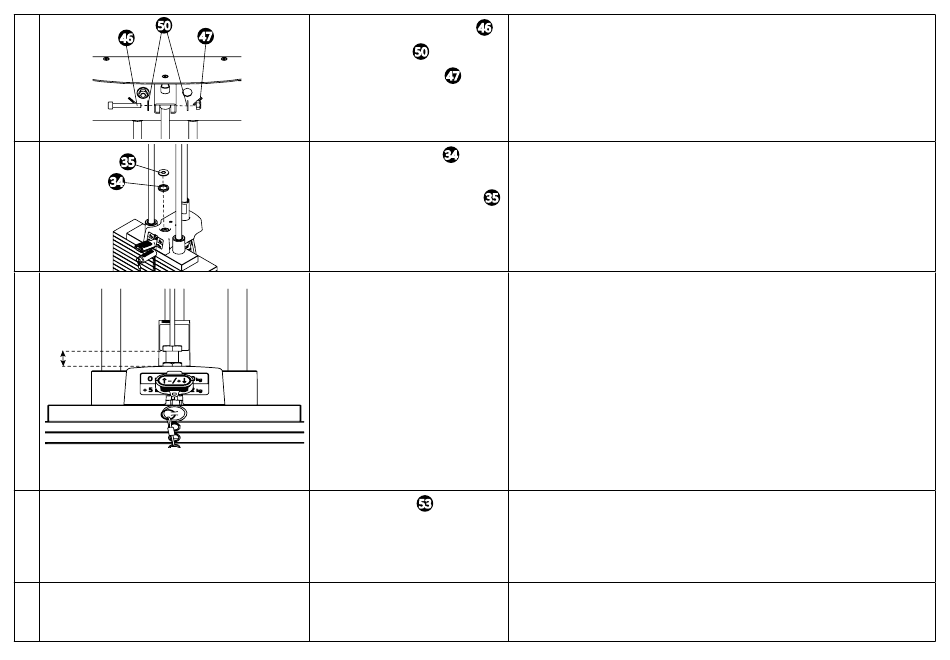

Remettez le capuchon sur la partie supérieure de la tige et fixez-la au cadre de la
pile de poids.
50
47
34
Placez les rondelles dans la partie supérieure du connecteur de câble dans la
poignée du poids supplémentaire.
35
Fixez le câble à la pile de poids. Vissez le boulon dans la structure de la plaque
supérieure jusqu'à ce que le câble respecte TOUTES les exigences suivantes.
Le poids supérieur commence à se séparer du deuxième poids.
9
La goupille peut être insérée facilement dans chaque poids.
9
Le poids supplémentaire s'enclenche lorsque le loquet est en position basse.
9
Le boulon de câble comprend au moins six pas de filetage dans la tige du
9
sélecteur du poids supplémentaire.
L'espace entre la partie inférieure du contre-écrou et la partie supérieure de la
rondelle ne doit pas dépasser
Serrez le boulon de blocage contre la tige de sélection à un couple de 81 Nm
(50 ft-lb).
Vérifiez et ajustez les raccordements des câbles au niveau des bras si nécessaire.
53
Retirez le verso des étiquettes. Alignez les trous du haut sur les poids et les
étiquettes et placez la goupille dans le trou. Retirez la goupille et placez-la dans un
trou plus bas sur les étiquettes. Alignez de nouveau les étiquettes au besoin, puis
appuyez fermement sur les poids. Frottez vigoureusement et minutieusement pour
les coller. Enlevez le surplus d'étiquette et frottez à nouveau les étiquettes restantes.
Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant
Tri-Flow Superior Lubricant. Enlevez l'excédent à l'aide d'un chiffon ou d'un mouchoir
en papier propre.
41 mm (1,61 po).
13
