MADAS ®
© 2009 MADAS s.r.l.
FRG/2MC - RG/2MC
II 2G - II 2D
MADAS-03
0051
0497
DESCRIZIONE
Regolatore (RG/2MC) o  ltroregolatore (FRG/2MC) di
pressione a chiusura per gas.
Omologazione CE secondo EN 88
Conforme Direttiva 90/396/CEE
(Direttiva Gas)
Conforme Direttiva 97/23/CE
(Direttiva PED)
Conforme Direttiva 94/9/CE
(Direttiva ATEX)
CARATTERISTICHE TECNICHE
•• Impiego:
gas non aggressivi delle 3 famiglie (gas secchi)
•• Attacchi  lettati Rp:
(DN 15 ÷ DN 50) secondo EN 10226
•• Attacchi  angiati PN 16:
(DN 65 ÷ DN 100) secondo ISO 7005
•• Pressione max esercizio:
1 o 2 bar (vedere etichetta prodotto)
•• Temperatura ambiente:
-15 ÷ +60 °C
•• Temperatura super ciale max:
60 °C
•• Classe:
A
•• Gruppo:
2
•• Filtraggio:
50 m (su richiesta altre qualità di  ltraggio)
•• Classe di  ltrazione:
G 2 (secondo EN 779)
MATERIALI
Alluminio pressofuso (UNI EN 1706), ottone OT-58 (UNI
EN 12164), alluminio 11S (UNI 9002-5), acciaio zincato
e acciaio INOX 430 F (UNI EN 10088), gomma antiolio
NBR (UNI 7702), nylon 30%  bra di vetro (UNI EN ISO
11667), viledon.
Manuale Tecnico 2009
Capitolo 8 (Rev. 0)
FILTROREGOLATORI e REGOLATORI GAS A CHIUSURA TIPO FRG/2MC - RG/2MC
FRG/2MC - RG/2MC GAS PRESSURE FILTER REGULATORS and REGULATORS
FILTRES REGULATERS et REGULATEURS DE GAZ A FERMETURE TYPE FRG/2MC - RG/2MC
FILTROREGULADORES y REGULADORES DE GAS A CIERRE SERIE FRG/2MC - RG/2MC
DESCRIPTION
Gas pressure closing regulator (RG/2MC) or  lter regulator
(FRG/2MC).
EC certi ed according to EN 88
In conformity with the 90/396/EEC Directive
(Gas Directive)
In conformity with the 97/23/EC Directive
(PED Directive)
In conformity with the 94/9/EC Directive
(ATEX Directive)
TECHNICAL DATA
•• Use:
not aggressive gases of the 3 families (dry gases)
•• Threaded connections Rp:
(DN 15 ÷ DN 50) according to EN 10226
•• Flanged connections PN 16:
(DN 65 ÷ DN 100) according to ISO 7005
•• Max. working pressure:
1 or 2 bar (see product label)
•• Environment temperature:
-15 ÷ +60 °C
•• Max super cial temperature:
60 °C
•• Class:
A
•• Group:
2
•• Filtration:
50 m (on request other  ltration qualities)
•• Filtration class:
G 2 (according to EN 779)
MATERIALS
Die-cast aluminium (UNI EN 1706), OT-58 brass (UNI EN
12164), 11S aluminium (UNI 9002-5), galvanized and 430
F stainless steel (UNI EN 10088), NBR rubber (UNI 7702),
NBR rubber (UNI 7702), nylon 30% glass  bre (UNI EN
ISO 11667), viledon.
2009 Technical Manual
Chapter 8 (Rev. 0)
DESCRIPTION
Règulateur (RG/2MC) ou  ltre règulateur (FRG/2MC) de
pression à fermeture pour gaz.
Homologation CE selon EN 88
Conforme à la Directive 90/396/CEE
(Directive Gaz)
Conforme à la Directive 97/23/CE
(Directive PED)
Conforme à la Directive 94/9/CE
(Directive ATEX)
CARACTERISTIQUES TECHNIQUES
•• Emploi:
gaz non agressifs des trois familles (gaz secs)
•• Fixations  letees Rp:
(DN 15 ÷ DN 50) selon EN 10226
•• Fixations bridees PN 16:
(DN 65 ÷ DN 100) selon ISO 7005
•• Pression maximale en exercice:
1 ou 2 bar (voir étiquette du produit)
•• Température ambiante:
-15 ÷ +60 °C
•• Température super cielle max:
60 °C
•• Classe:
A
•• Groupe:
2
•• Filtrage:
50 m (Sur demande autres qualités de  ltrage)
•• Classe de  ltrage:
G 2 (selon EN 779)
MATÉRIELS
Alluminium fondé dans la masse (UNI EN 1706), laiton OT-
58 (UNI EN 12164), alluminium 11S (UNI 9002-5), acier
zingué et acier INOX 430 F (UNI EN 10088), caoutchou
anti-huile NBR (UNI 7702), nylon 30%  bre de verre (UNI
EN ISO 11667), viledon.
Manuel Technique 2009
Chapitre 8 (Rev. 0)
Capitolo - Chapter
Chapitre - Capítulo
8
DESCRIPCIÓN
Filtroregulador (FRG/2MC) o regulador (RG/2MC) de
presión a cierre para gas.
Homologación CE según EN 88
Conforme Directiva 90/396/CEE
(Directiva Gas)
Conforme Directiva 97/23/CE
(Directiva PED)
Conforme Directiva 94/9/CE
(Directiva ATEX)
CARATTERISTICAS TECNICAS
•• Utilizaciòn:
gases de las 3 familias (secos y no agresivos)
•• Conexiones roscadas Rp:
(DN 15 ÷ DN 50) según EN 10226
•• Conexiones de brida PN 16:
(DN 65 ÷ DN 100) según ISO 7005
•• Max. presion ejercicio:
1 o 2 bar (ver etiqueta producto)
•• Temperatura ambiente:
-15 ÷ +60 °C
•• Temperatura super cial máxima:
60 °C
•• Clase:
A
•• Grupo:
2
•• Filtración:
50 m (a petición otras clases de  ltración)
•• Clase de  ltración:
G 2 (según EN 779)
MATERIALES
Aluminio inyectado a presiòn (UNI EN 1706), latòn OT-58
(UNI EN 12164), aluminio 11S (UNI 9002-5), acero inox
430 F (UNI EN 10088), goma antiaceite NBR (UNI 7702),
nylon 30%  bra de vidrio (UNI EN ISO 11667), viledon.

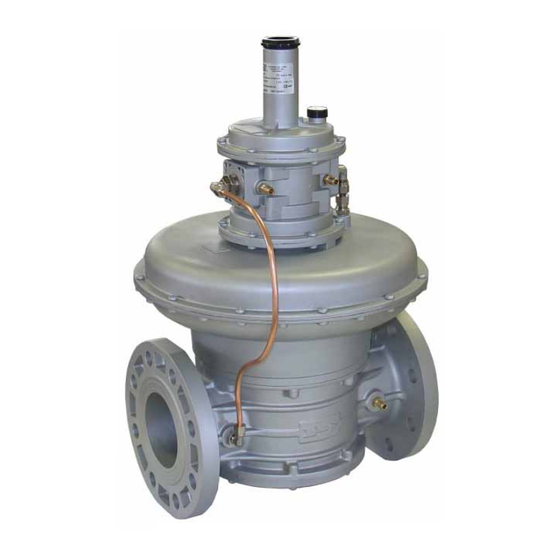

FRG/2MC
Manual Técnico 2009
Capítulo 8 (Rev. 0)
RG/2MC
