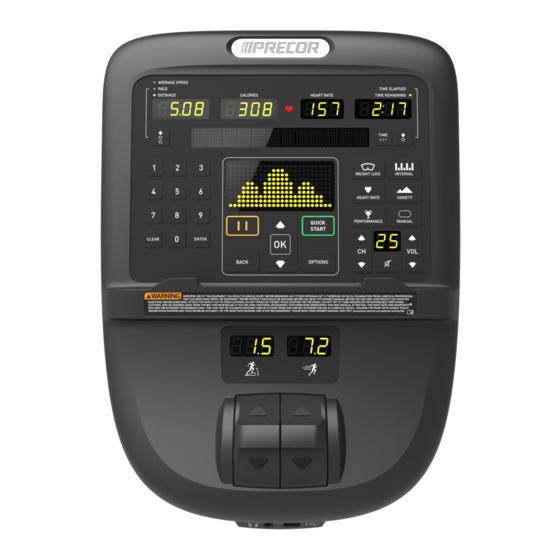

Precor P31 Guide D'installation

Guide d'installation de la console P31
AVERTISSEMENT
Avant tout raccordement des câbles à la console, assurez-vous que l'appareil n'est pas connecté à une source d'alimentation externe.
Pour en savoir plus sur l'équipement et son dépannage, rendez-vous sur www.precor.com.
Au début de l'installation de votre console, vous avez enfilé les câbles nécessaires par le châssis de la base et par l'ouverture du support de la console.
Tirez doucement autant de câble que possible par l'ouverture au centre du support de la console avant de fixer la console.
NOTE
Si vous installez également un composant supplémentaire, tel qu'un PVS ou un récepteur audio sans fil, prenez connaissance de ses
instructions afin de procéder de manière cohérente avec les deux installations.
Commencer l'assemblage
Pour commencer l'assemblage :
1. Positionnez la console sur la fixation rectangulaire située en bas du support de la console (voir Figure 1).
2. Inclinez la console vers l'avant et tenez-la en place.
NOTE
Precor vous recommande de demander à un assistant de maintenir la console en place tandis que vous faites passer les câbles.
Figure 1
3. Faites passer tous les câbles dans l'ouverture rectangulaire juste au-dessus du crochet de support de la console (Figure 2).
NOTE
N'essayez PAS de faire passer des câbles dans les autres ouvertures du support.
Figure 2
