3.8 - Section batterie d'eau (eau froide et/ou chaude) - SBFR
Attention : l'installation de la section avec une batterie d'eau provoque des pertes de charge supplémentaires dans le circuit d'entrée d'air.
La batterie d'eau est fournie avec des accessoires de montage : Accessoires fournis :
n. 4 plots anti vibratiles
-
-
n. 4 brides de fixation
n. 8 vis M8 x 20
-
n. 4 rondelles à encoches de diam. 8 mm.
-
Ce kit doit être utilisé en cas de raccordement direct.

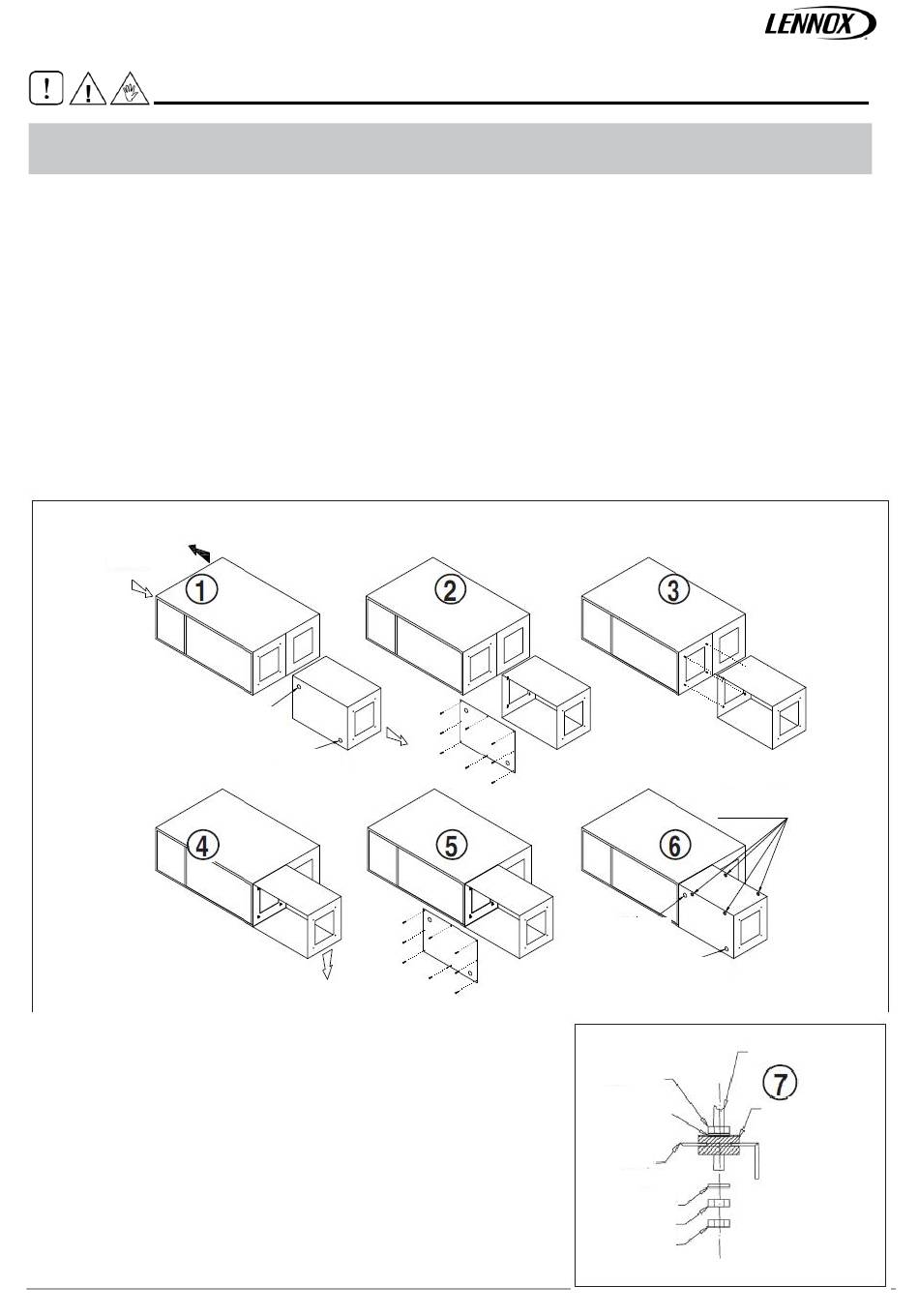

Positionnement
• La section avec batterie d'eau doit être positionnée devant la sortie de soufflage d'air neuf de la machine. Le collecteur qui
porte l'étiquette « WATER OUTLET » doit se trouver sur le côté de la machine (1)
• Retirer le panneau latéral de la section avec batterie d'eau, en desserrant les fixations à vis (2)
• Serrer partiellement les 4 vis M8 dans les inserts présents à l'extémité de la machine (côté soufflage d'air neuf) (3)
• Fixer la section la batterie d'eau sur la machine, en faisant passer la tête des vis en saillie dans les orifices, et pousser la
section vers le bas, de sorte que la tête des vis soit bloquée dans la partie supérieure de l'orifice. Accéder aux 4 fixations
à vis depuis le côté de la section, et les serrer (4)
• Fixer à nouveau le côté de la section (5)
Air extrait
Air neuf
Fixation au plafond
• Fixer les brides fournies sur la section à l'aide des 4 vis M8 à serrer dans
les inserts appropriés (6)
• Fixer quatre tirants filetés M8 sur le plafond, en correspondance avec les
brides. Bloquer l'unité en serrant les boulons de fixation (7)
Manuel d'utilisation et de maintenance
Sortie d'eau
Entrée d'eau
Air neuf
Unités de récupération de chaleur HE+
Inserts pour vis d'étriers
Sortie d'eau
Entrée d'eau
Tirant
Écrou
Rondelle
Étrier
Rondelle
Écrou
Écrou
Antivibratile
• 11 •
