3.8.1 - Raccordements hydrauliques de la section SBFR

• Les opérations d'installation et de branchement des tuyauteries peuvent compromettre le bon fonctionnement de
l'unité ou, pire, provoquer des dommages irréversibles sur la machine. Ces opérations doivent être effectuées
uniquement par un personnel spécialisé.
• La section avec batterie d'eau est fournie avec des raccords « mâles », et filetage gaz.
• Le serrage doit être effectué avec soin afin de ne pas endommager les collecteurs en cuivre dans la batterie.
• Le trajet des tuyauteries doit être étudié de façon à ne pas créer d'obstacles en cas d'extraction de la batterie de
l'unité.
• L'entrée/la sortie d'eau doit permettre un échange thermique à contre-courant : suivre les indications des plaques
WATER INLET (entrée d'eau) et WATER OUTLET (sortie d'eau)
• Prévoir une vanne de purge sur la partie supérieure du circuit d'eau et une vanne de vidange sur la partie inférieure.
• Serrer les conduits sur l'extérieur de la section afin d'empêcher le poids d'être déchargé sur la batterie.
• Une fois le raccordement effectué, pousser le joint externe contre le panneau, afin d'empêcher toute fuite d'air.
• L'isolation doit affleurer le panneau afin d'empêcher tout risque de condensation.
• Prévoir un dispositif antigel.
• Prévoir des vannes ON/OFF pour isoler la batterie du reste du circuit en cas de maintenance exceptionnelle.
• En cas d'installation dans des zones à climat particulièrement froid, purger l'unité pendant les périodes d'arrêt
prolongé.

3.8.2 - Branchement sur le purgeur de condensats de la section SBFR

• Le bac à condensats en acier inoxydable est doté d'un purgeur de diamètre externe de 22 mm.

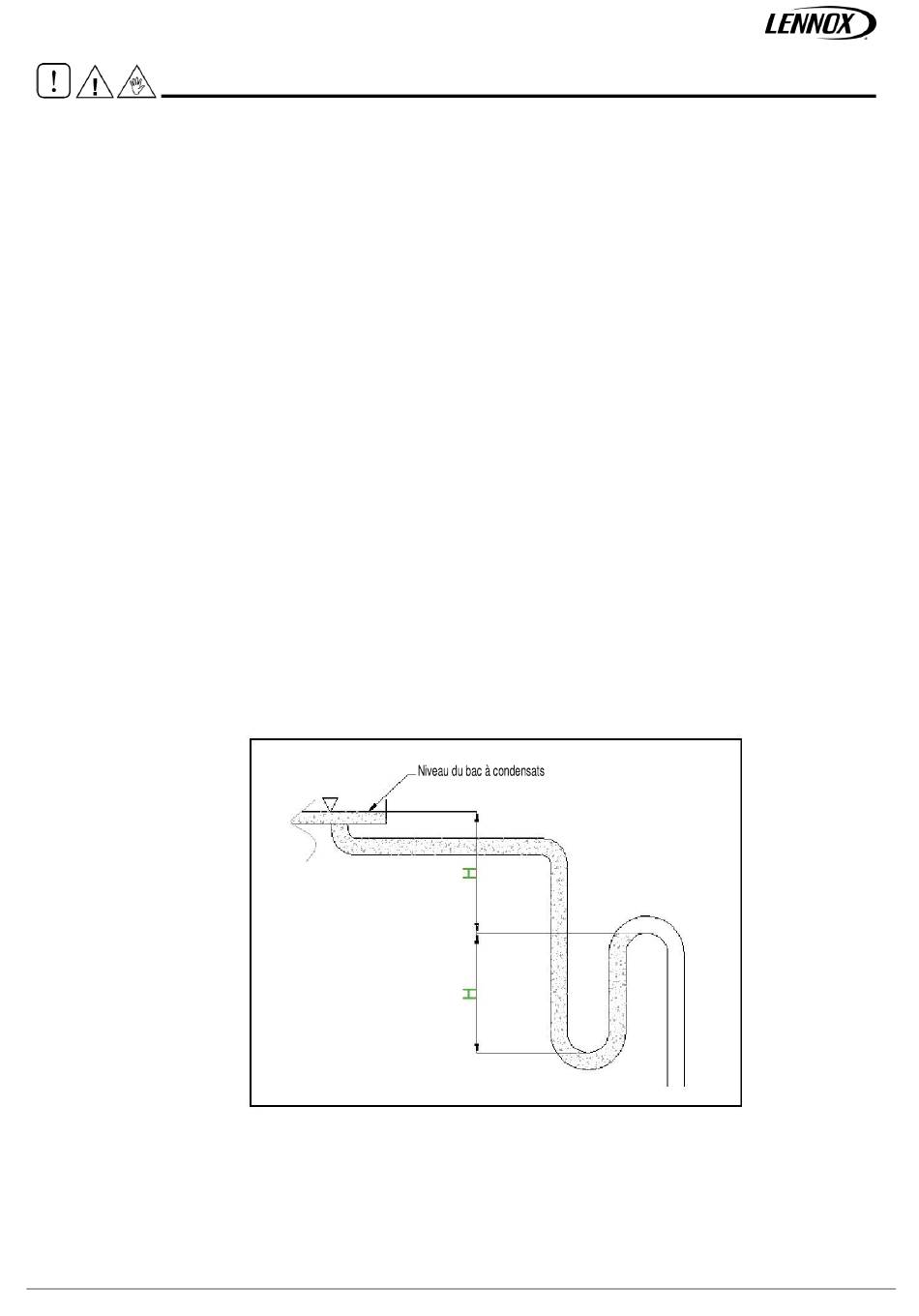

• Le système d'évacuation des condensats doit être équipé d'un siphon adapté afin d'empêcher toute remontée d'air
dans la machine. Ce siphon est également utile pour empêcher l'infiltration d'odeurs ou d'insectes.
• Les dimensions et la version du siphon doivent garantir que H>P, où P est exprimé en mm.w.c et est égal à la
pression statique utile de la machine installée
• Le siphon doit enfin avoir un embout pour pouvoir nettoyer sa partie inférieure, ou doit pouvoir être démonté
rapidement pour être nettoyé
• Le trajet du tuyau d'évacuation des condensats doit toujours être incliné vers l'extérieur
• S'assurer que le tuyau d'écoulement des condensats ne tire pas sur le raccord d'évacuation de l'unité.
Manuel d'utilisation et de maintenance
Unités de récupération de chaleur HE+
• 12 •
