INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN)

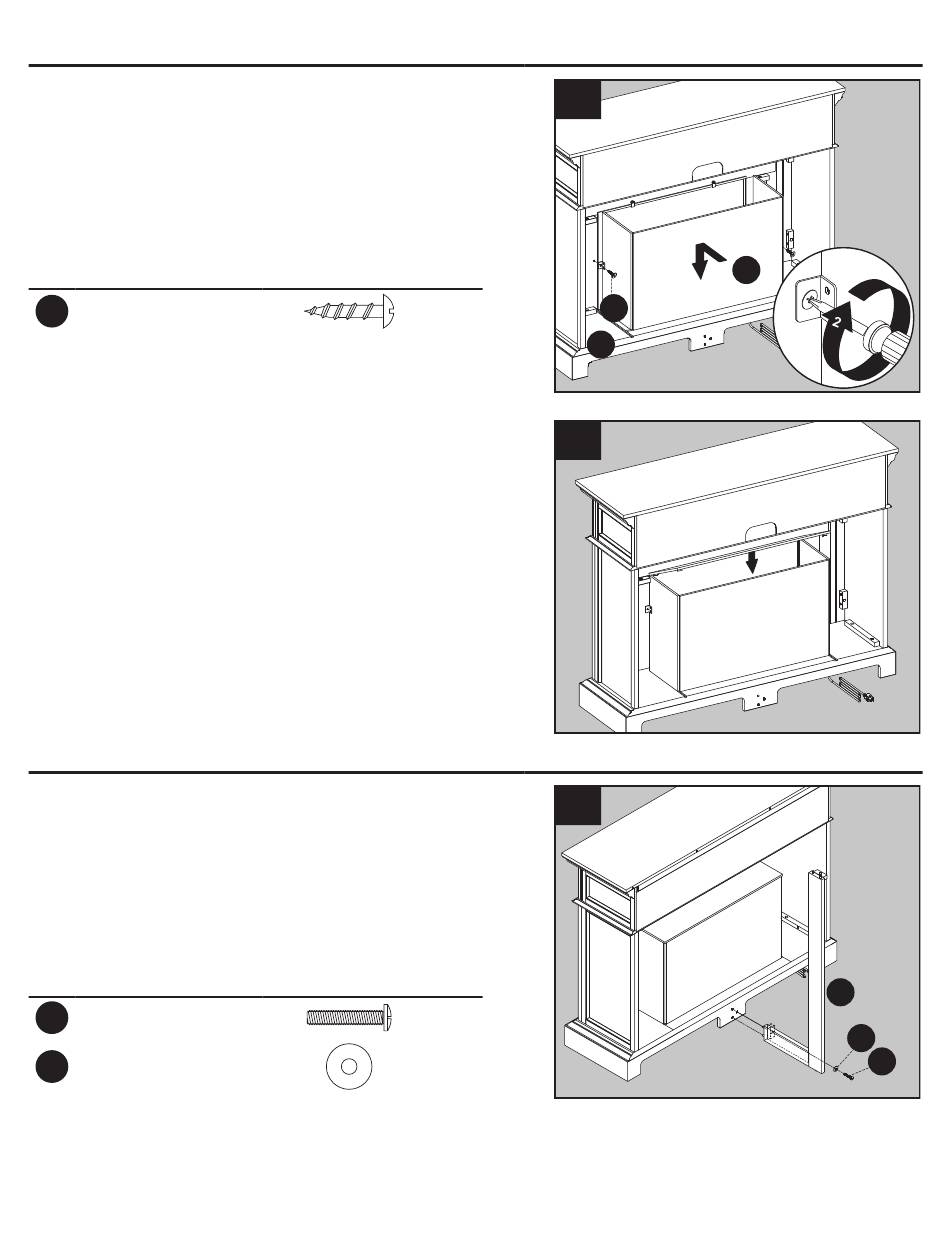

9. Inserte la pared de ladrillos de la chimenea (K)
en la repisa, introduciéndolo en las ranuras de
la base (J). Fíjela con dos tornillos (EE) en el
soporte en L (FF).
Aditamentos utilizados
Tornillo
EE
10. Coloque este panel en la parte superior del fogón
con los topes esquineros mirando hacia adentro.

ENSAMBLE DE ESQUINA (OPCIONAL)

1. Desde detrás del ensamble, fije la varilla de
soporte en L para esquina (I), fije con una
arandela (BB) y un perno largo (AA).
Aditamentos utilizados
Perno largo
AA
Arandela
BB
9
x 2
EE
J
10
1
x 1
x 1
47
1
K
I
BB
AA
