INSTRUCTIONS POUR L'ASSEMBLAGE (SUITE)

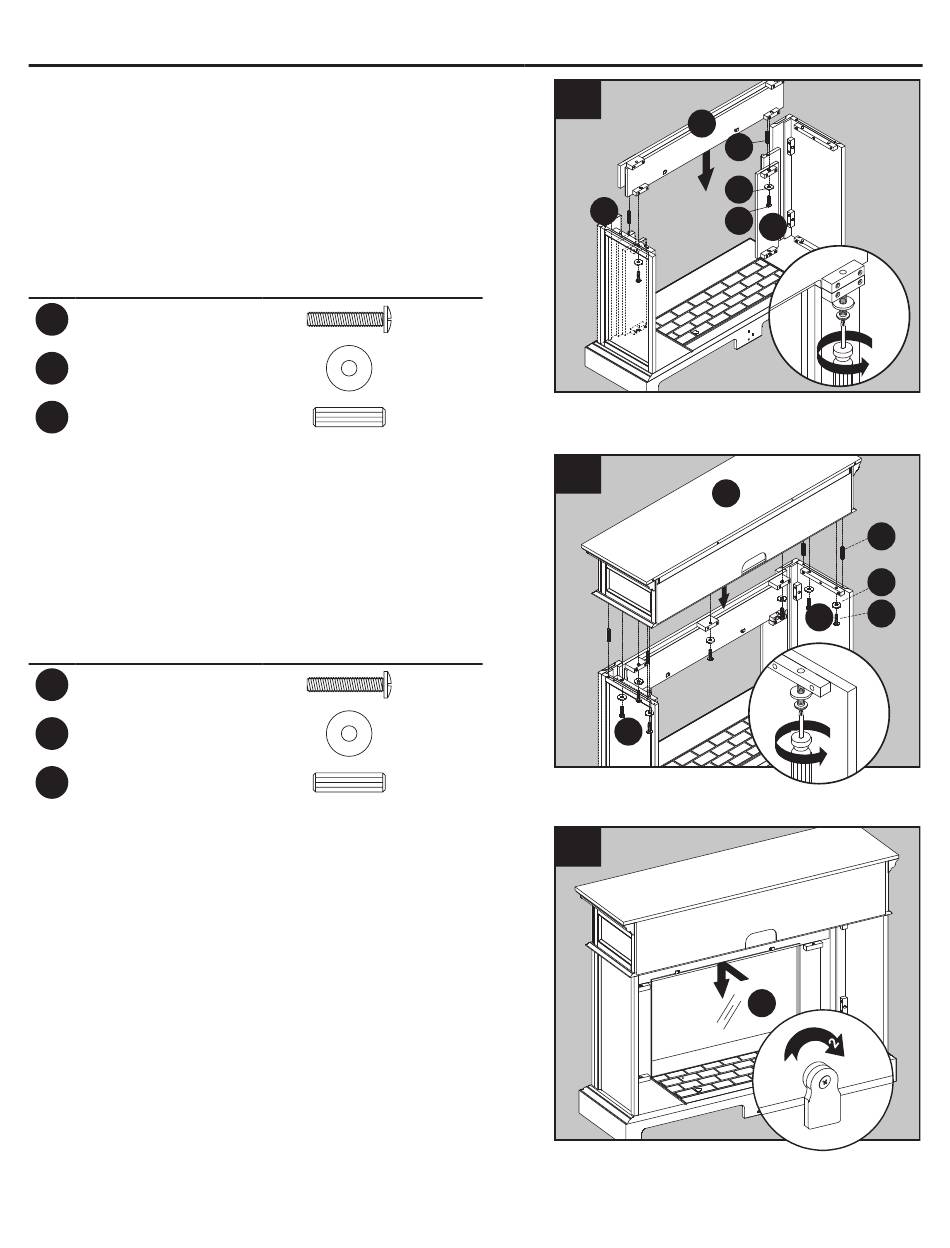

3. Insérez deux goujons en bois (CC) dans les
trous situés au centre de la partie supérieure du
panneau avant gauche (E) et du panneau avant
droit (F). Placez soigneusement le panneau
central (G) entre le panneau avant gauche (E)
et le panneau avant droit (F). Fixez chaque
côté à l'aide d'une rondelle (BB) et d'un boulon
long (AA).
Quincaillerie utilisée
Boulon long
AA
Rondelle
BB
Goujon en bois
CC
4. Insérez deux goujons en bois (CC) dans les
trous extérieurs situés sur le dessus de la
cloison de gauche (C) et de la cloison de droite
(D). Fixez le haut (A) par le dessous à l'aide de
sept rondelles (BB) et sept boulons longs (AA).
Quincaillerie utilisée
Boulon long
AA
Rondelle
BB
Goujon en bois
CC
5. En vous positionnant derrière l'assemblage, fixez la
vitre avant du foyer (L) en l'abaissant dans la rainure
située à l'avant de la base (J). Fixez la vitre en
tournant les boutons en plastique préassemblés.
3
F
x 2
x 2
x 2
4
x 7
x 7
x 4
5
27
G
CC
1
BB
AA
E
A
1
D
1
L
2
CC
BB
AA
C
2
