INSTRUCTIONS POUR L'ASSEMBLAGE (SUITE)

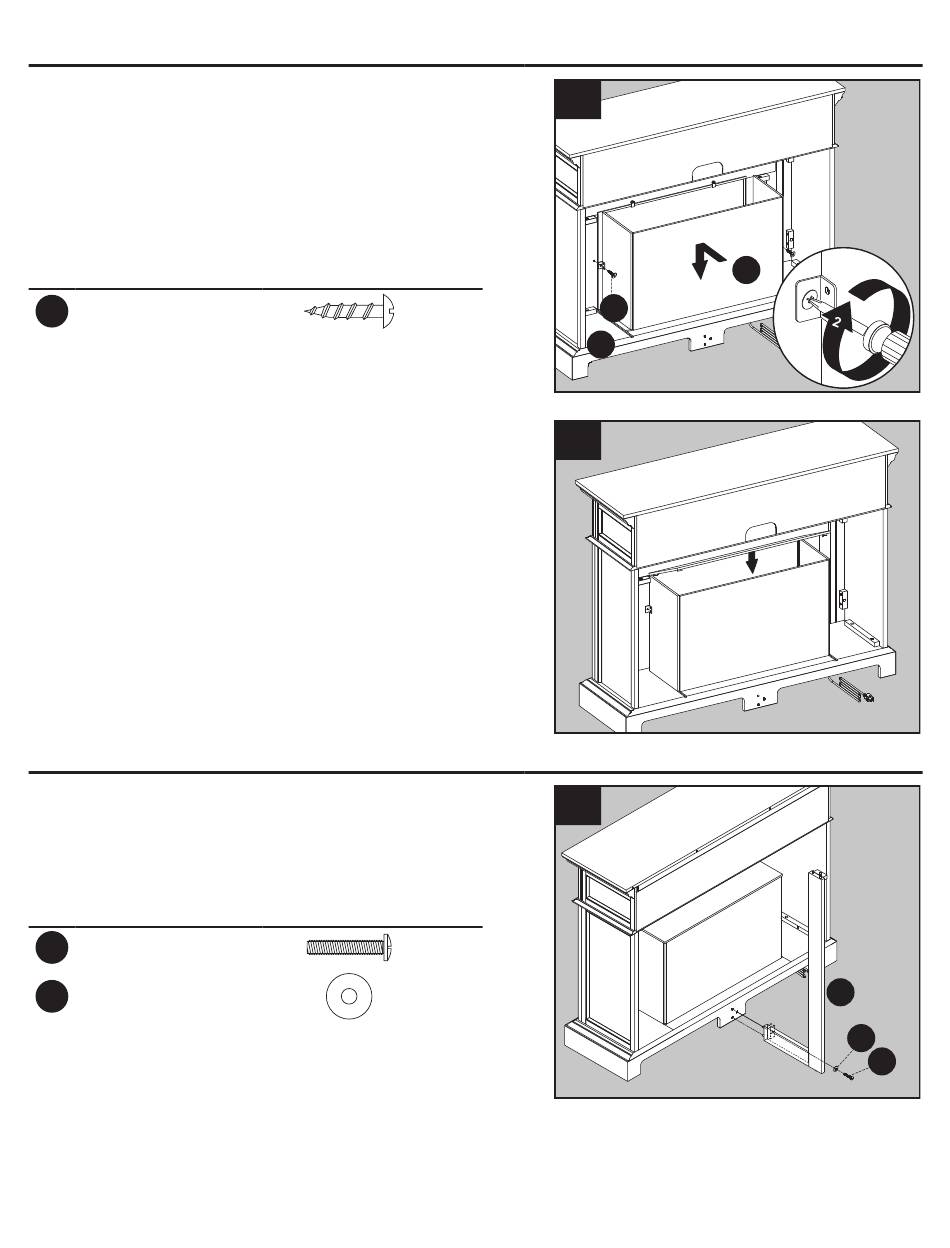

9. Placez le mur de briques du foyer (K) dans le
manteau et insérez-le dans les rainures situées
sur la base (J). Fixez le tout en insérant deux
vis (EE) dans les supports en L (FF).
Quincaillerie utilisée
Vis
EE
10. Placez ce panneau sur le dessus de la fournaise
avec des pare-chocs de coin orientés vers
l'intérieur.

ASSEMBLAGE EN COIN (FACULTATIF)

1. En vous positionnant derrière l'assemblage,
placez la tige de support en L (I) et fixez le
tout à l'aide d'une rondelle (BB) et d'un boulon
long (AA).
Quincaillerie utilisée
Boulon long
AA
Rondelle
BB
9
x 2
EE
J
10
1
x 1
x 1
29
1
K
I
BB
AA
