INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN)

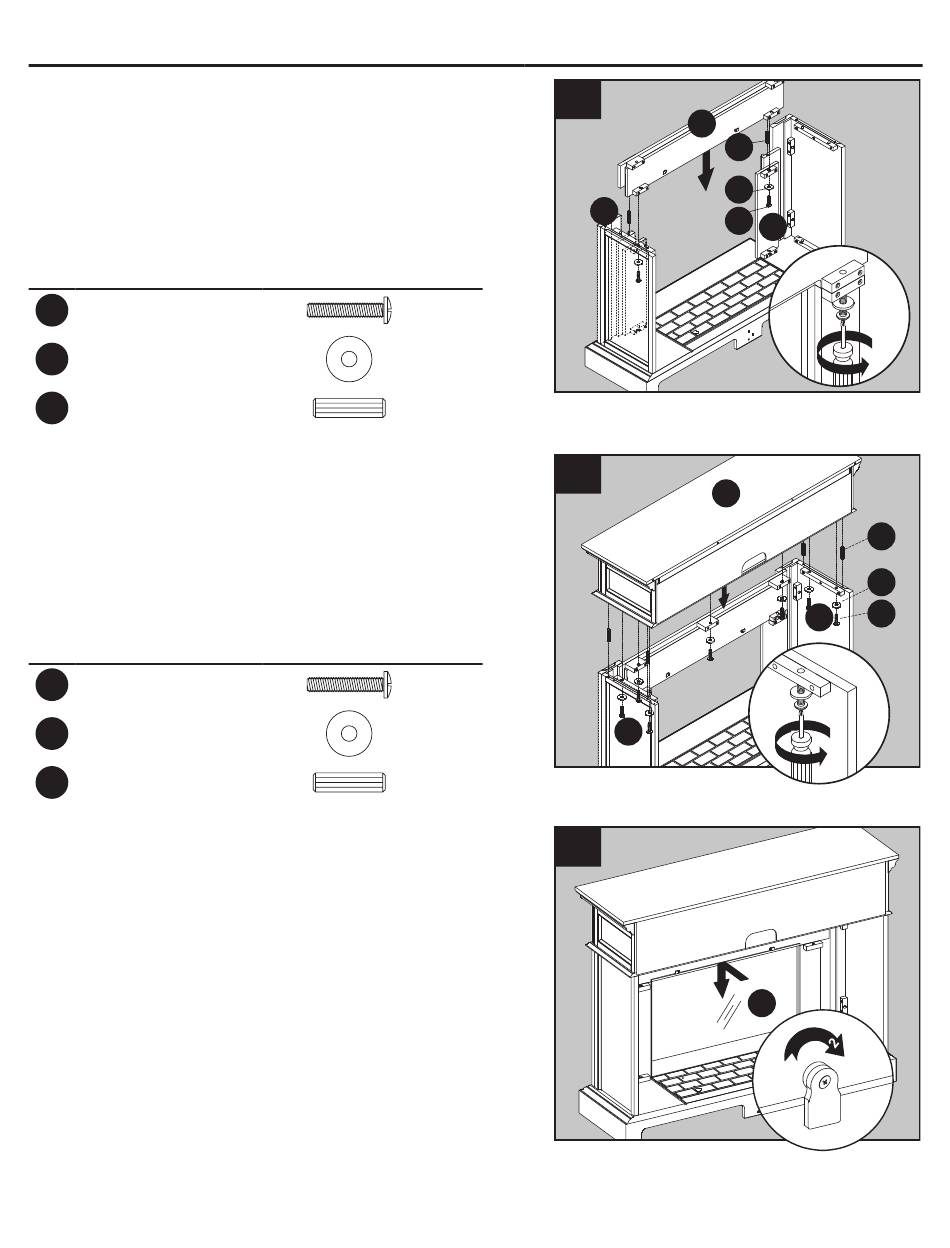

3. Coloque dos espigas de madera (CC) en los
orificios centrales superiores en el panel frontal
izquierdo (E) y panel frontal derecho (F).
Coloque cuidadosamente el panel central (G)
en su lugar entre el panel frontal izquierdo (E) y
el panel frontal derecho (F). Asegure cada lado
con una arandela (BB) y un perno largo (AA).
Aditamentos utilizados
Perno largo
AA
Arandela
BB
Espiga de madera
CC
4. Coloque dos espigas de madera (CC) en los
orificios superiores externos de la pared
izquierda (C) y la pared derecha (D). Fije la
parte superior (A), asegurándola desde abajo
con siete arandelas (BB) y siete pernos largos
(AA).
Aditamentos utilizados
Perno largo
AA
Arandela
BB
Espiga de madera
CC
5. Desde atrás del ensamble, coloque la parte frontal
del vidrio de la chimenea (L), bajándolo en la ranura
frontal de la base (J). Asegure el vidrio girando las
perillas de plástico preensambladas.
3
F
x 2
x 2
x 2
4
x 7
x 7
x 4
5
45
G
CC
1
BB
AA
E
A
1
D
1
L
2
CC
BB
AA
C
2
