PREPARACIÓN
Antes de empezar a ensamblar el producto, asegúrese
de que todas las piezas estén presentes. Compare las
piezas con la lista del contenido del paquete y de los
aditamentos. No intente ensamblar, instalar o usar el
producto si faltan piezas o si están dañadas.

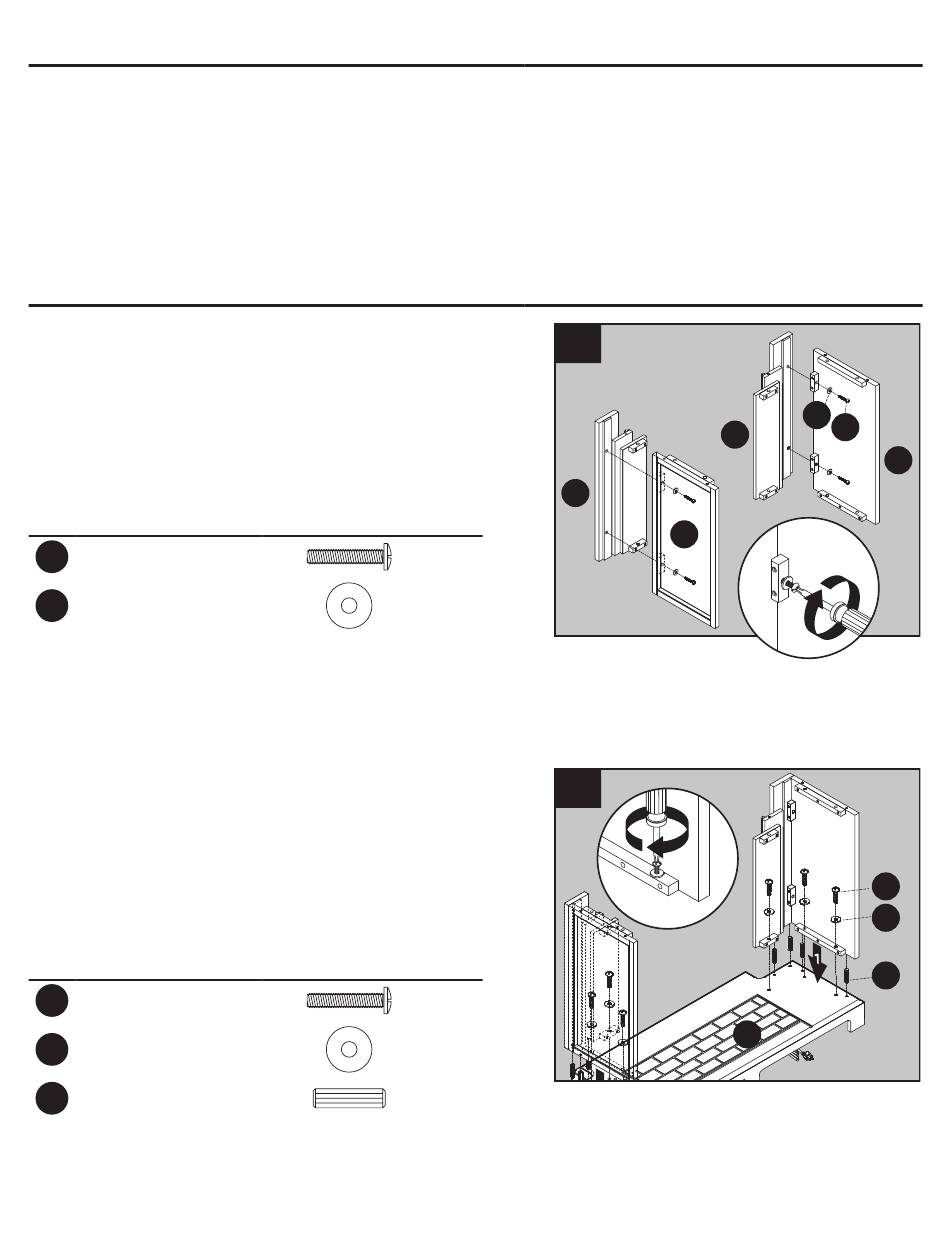

INSTRUCCIONES DE ENSAMBLAJE

1. Desde atrás del ensamble, alinee los orificios en
el panel frontal izquierdo (E) con los orificios
correspondientes en la pared izquierda (C),
fijando con dos arandelas (BB) y dos pernos
largos (AA).
Repita el procedimiento con la pared derecha (D).
Aditamentos utilizados
Perno largo
AA
Arandela
BB
2. Coloque cuatro espigas de madera (CC) en el
lado exterior izquierdo de la base (J). Coloque el
ensamble del paso 1 en la base (J), asegurando
con tres arandelas (BB) y tres pernos largos (AA).
Repita el procedimiento con la pared derecha (D).
Aditamentos utilizados
Perno largo
AA
Arandela
BB
Espiga de madera
CC
Tiempo estimado de ensamblaje:
minutos
Herramientas necesarias para el
ensamblaje (no se incluyen): destornillador
Phillips
1
F
x 4
x 4
2
x 6
x 6
x 8
44
BB
AA
E
D
2
J
50
C
AA
BB
CC
