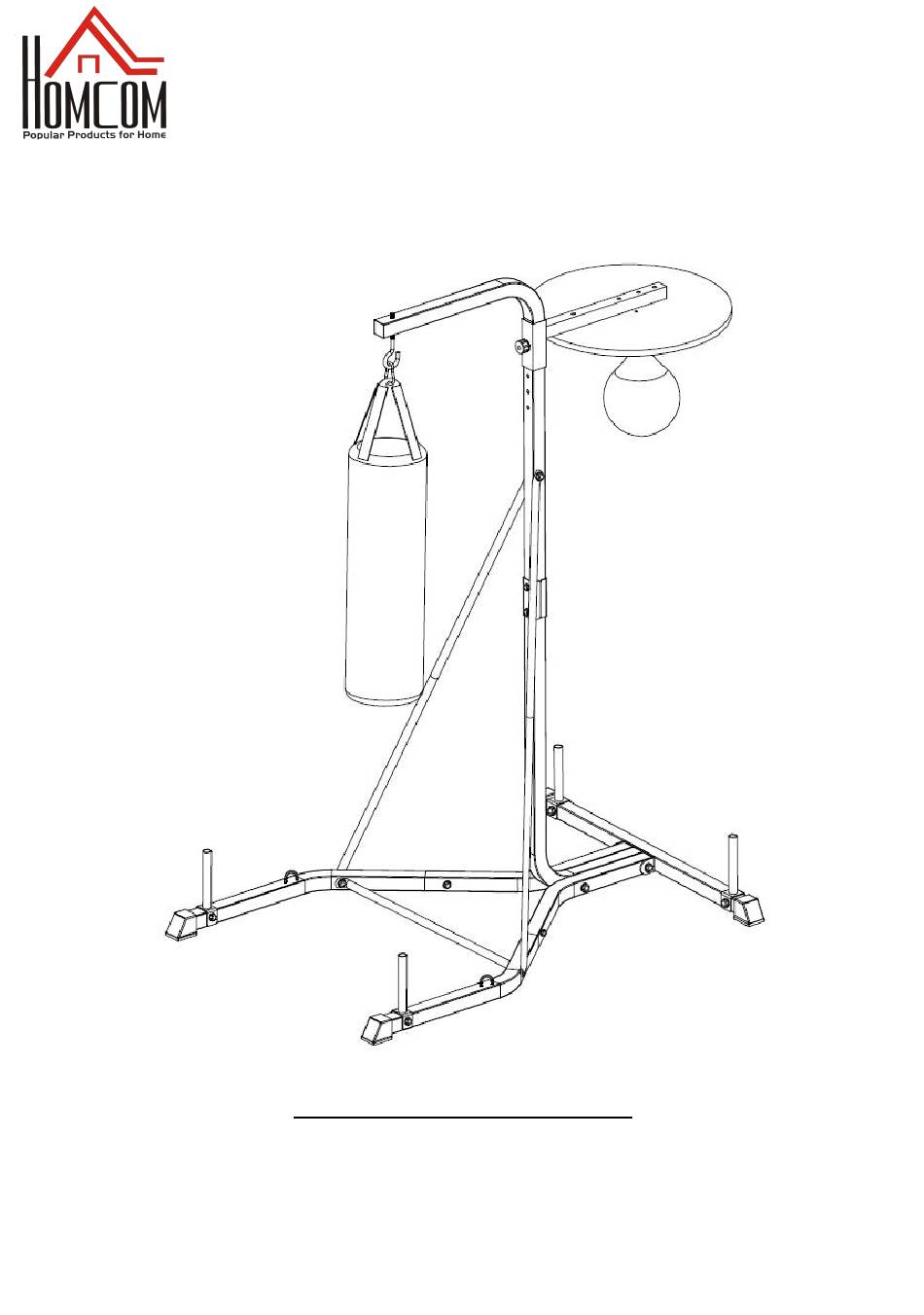

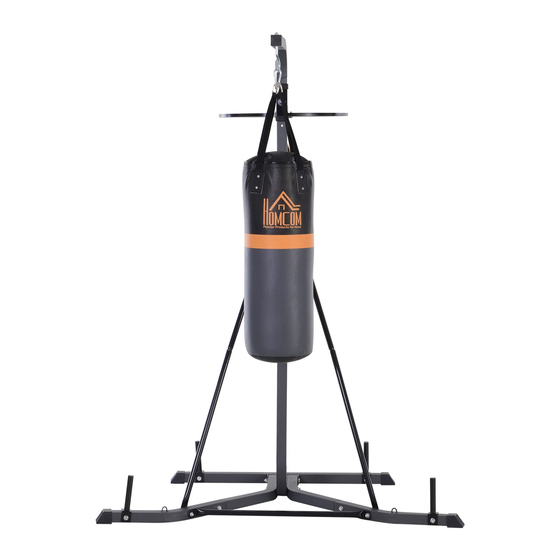

A91-073 SUPPORT LOURD Instruction de Montage...
Page 2
Informations de sécurité importantes Veuillez conserver ce manuel dans un endroit sûr pour référence. Il est important de lire l'intégralité de ce manuel avant d'assembler et d'utiliser l'équipement. L’utilisation sûre et efficace ne peut être obtenue que si l'équipement est assemblé, entretenu et utilisé correctement.
Page 4
Tube de base avant gauche N ° DESCRIPTION Quantité Tube de base avant droit Tube de base arrière Tube de support inférieur Tuyau de base Tube de plaque de poids Tube de support supérieur Tube de support de tube réglable (droite) Tube de support de crochet (gauche) Tube de renfort supérieur gauche Tube de renfort supérieur droit...
Page 6
DESSIN DE MONTAGE Étape 1 Assemblez le capuchon du pied (14) au tube de base avant gauche (1) et au tube de base avant droite Assemblage du châssis (2). Vissez ensemble le tube de base (5) et le tube de base avant à gauche (1) et le tube de base avant à droite (2), fixez-les avec le boulon hexagonal M10x20 (18-4 pièces) et la rondelle M10 (19-4 pièces).
Page 7
Étape 2 Fixez le crochet de balle de vitesse (26) et la plate-forme (25) au tube ajustable (8), en utilisant le Assemblage du tube support boulon M8x65 (27-2 pièces), boulon M6x70 (28-2 pièces), boulon M6x30 (29-2 pièces) et une rondelle M8.
Page 8
Fixez le tube de renfort supérieur gauche (10) et le tube de renfort supérieur droit (11) au tube de renfort inférieur (12). Vissez ensemble le tube de renfort sur le tube de base avant gauche (1), le tube de base avant droit (2) et le tube de support supérieur (7), fixez-les avec le boulon hexagonal M10x65 (17-3 pièces), la rondelle M10 (19-6 pièces) et l’écrou en nylon M10 (22-3 pièces).
