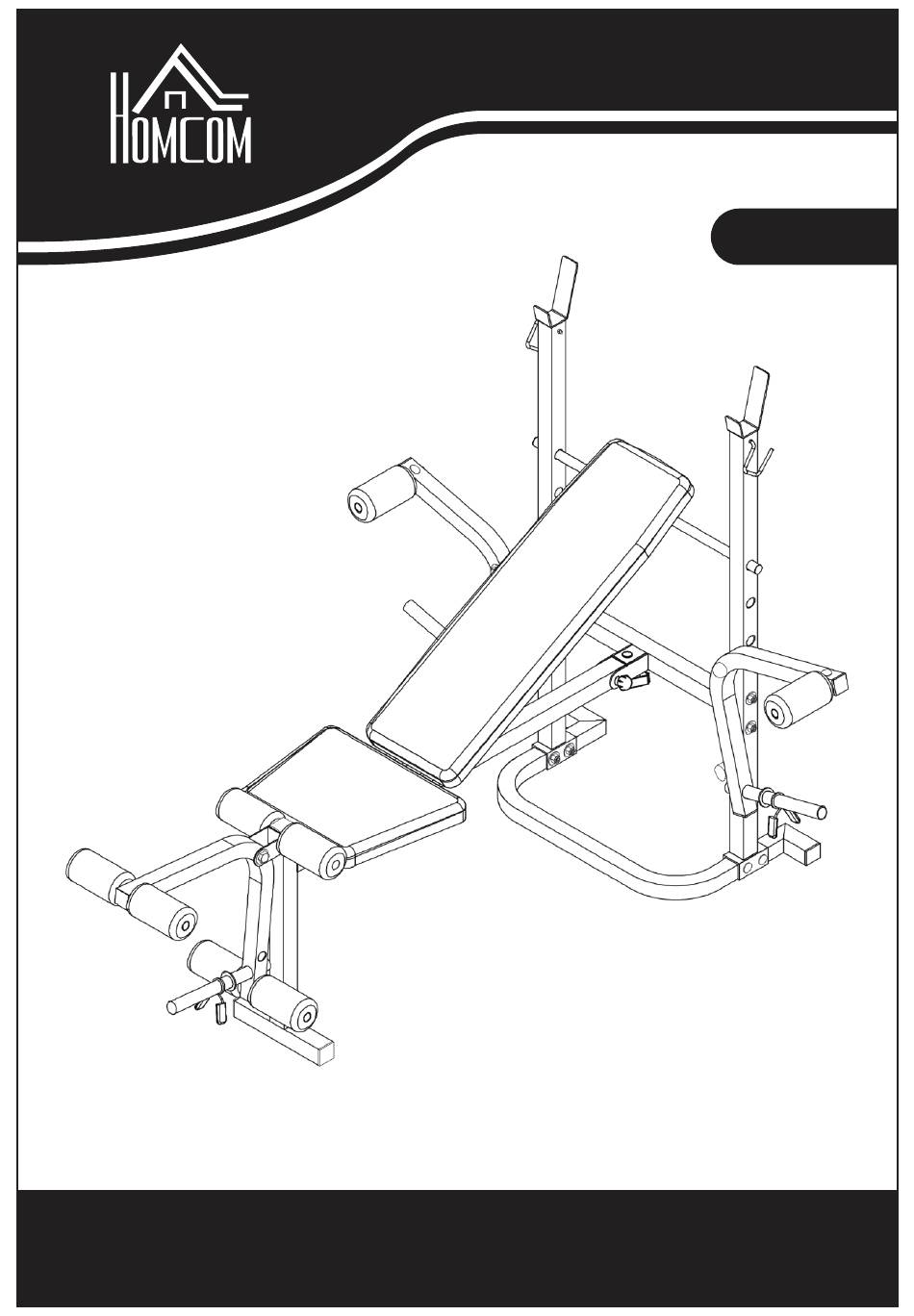

- Page 1 INadf002V02_FR A91-054 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION...
- Page 2 Liste de pièces: 18 24 La description Numéro Vertical Faisceau principal Support avant Barre transversale Stabilisation avant Barre pivot Barre transversale Support d'extension de jambe Bras de mouche Tube en mousse Tube en mousse Fixer le verrouillage Verrouillage à ressort Siège Dossier Capuchon d'extrémité...
- Page 3 Capuchon d'extrémité Capuchon de protection Capuchon de protection Mousse "U" stabilisateur arrière bouton bouton Vis 8 x 50 mm Vis 10 x 60 mm Vis 10 x 60 mm Vis 8 x 40 mm Vis 8 x 20 mm Vis 10 x 120 mm Vis 8 x 45 mm Rondelle 8x16x1,5mm Rondelle 10 x 20 x 2 mm...
- Page 4 Pre Assembled Pre Assembled Pre Assembled Pre Assembled Pre Assembled Pre Assembled Pre Assembled M8x50 M10x60 M10x60 M8x40 M8x20 M10x120 M8x45 M8x55...
- Page 5 Assemblée ÉTAPE 1 Fixez les deux montants (1) au stabilisateur arrière "U" (25) utilisez 4 ensembles de vis (28), la rondelle (36) et l'écrou (41), reliez la traverse (4) aux deux montants (1) Utiliser 4 ensembles de vis (28), rondelle (36) et écrou (41), fixer le faisceau principal (2) au centre de la traverse (4) utiliser un jeu de vis (29), le bouton (27) et Un jeu de vis (44), le bouton (26).
- Page 6 ÉTAPE 3 Fixez la mousse (24) au tube de mousse (10), insérez le tube de mousse dans le bras de la mouche (9) utilisez un jeu de vis (35), la rondelle (36) et l'écrou (41), puis fixez les deux bras de mouche Sur les deux montants (1), utilisez 2 jeux de vis (34), la rondelle (37) et le bouton (38) et fixez le capuchon de protection (43) sur la vis (30).
- Page 7 18 24 UMBER ESCRIPTION Upright Main beam Front upright Cross beam Front Stabilizer Pivot Bar Cross bar Leg extension bracket Fly arm Foam tube Foam tube Fix locking Spring locking Seat Backrest End cap End cap End cap End cap End cap...
- Page 8 Protect cap Protect cap Foam “U” Rear stabilizer Knob Knob Screw 8 x 50 mm Screw 10 x 60 mm Screw 10 x 60 mm Screw 8 x 40 mm Screw 8 x 20 mm Screw 10 x 120 mm Screw 8 x 45 mm Washer 8 x 16 x 1,5 mm...
- Page 9 STEP 2 Insert the cross bar (7) to the hole of the two uprights (1), attach the pivot bar (6) to the main beam (2), fi x the backrest (15) on the pivot bar (6) use 4 sets of screw (32) and washer (36), then fi x the seat (14) on the main beam (2) use 4 sets of screw (33) and washer (36), insert the foam tube (26) to the front upright (3) and attach the foam (27) to the foam tube (26).
