Montage
3.3.3

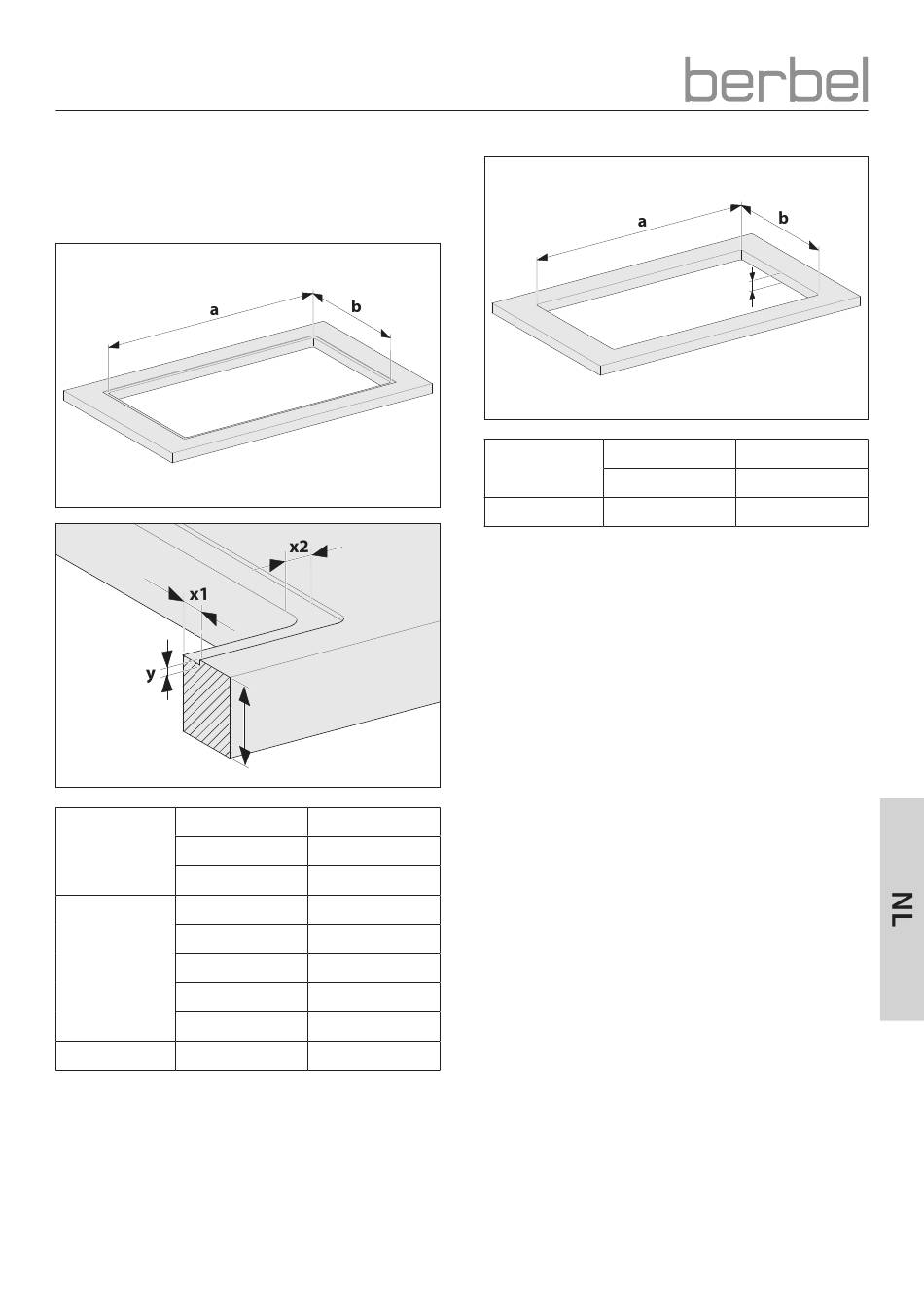

Afmetingen controleren

 Zie voor het bepalen van de afmetingen de
bestelgegevens.
Vlakke inbouw
Breedte (a)
Uitsparing Diepte (b)
Hoekradius
Breedte (x1)
Diepte (x2)
Uitfrezing Hoogte (y)
Buitenafmetingen
Hoekradius
Werkblad Hoogte (z)
6006113_a – 01.06.2022
z
862 + 2 mm
380 + 2 mm
R5
12 mm
21 mm
3 mm
904 x 404 mm
R5
> 10 mm
Opgelegde opbouw
Breedte (a)
Uitsparing
Diepte (b)
Werkblad Hoogte (z)
☞ Controleer de afmetingen.
D „2.3 Technische gegevens" (pagina 102).
☞ Controleer of het werkblad geschikt is voor de inbouw
van de kookplaat.
z
862 + 2 mm
380 + 2 mm
> 10 mm
