Connexion De Câbles Ethernet À Un Eeb - Quantum Scalar i500 Guide De Démarrage Rapide

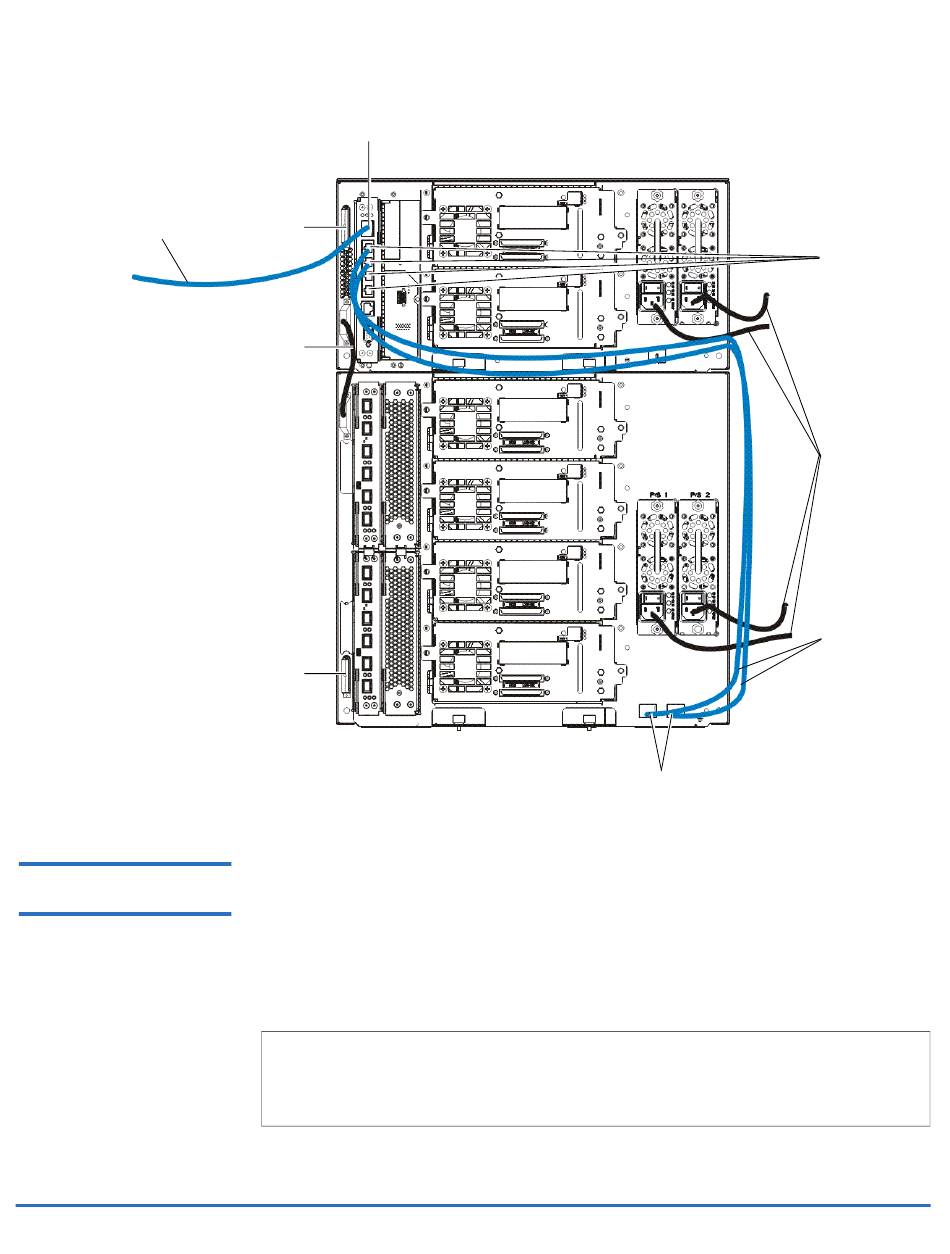

Câble Ethernet
Connexion de câbles
Ethernet à un EEB
Port Ethernet Gigabit
Terminateur de
module
Câble
intermodule
Terminateur
de module
Pour chaque lecteur de bande :
R :0
a Connectez une extrémité du câble Ethernet au port Ethernet sur un lecteur de
bande de support.
b Connectez l'autre extrémité du câble à un port disponible sur l'EEB le plus
proche.
Remarque : S'il n'y a qu'un contrôle de module 5U configuré, les lecteurs de bande
peuvent être connectés à n'importe quel port central du concentrateur
Ethernet LCB. Les bibliothèques de 14U ou plus doivent utiliser des EEB
pour les connexions Ethernet.
Étape 6 : branchez les câbles de la bibliothèque
Guide de démarrage rapide de Scalar i500
Ports UPPER (Haut) et LOWER
(Bas) du module d'extension
Document n° 6-01843-06
Août 2012
