Instructions condensées

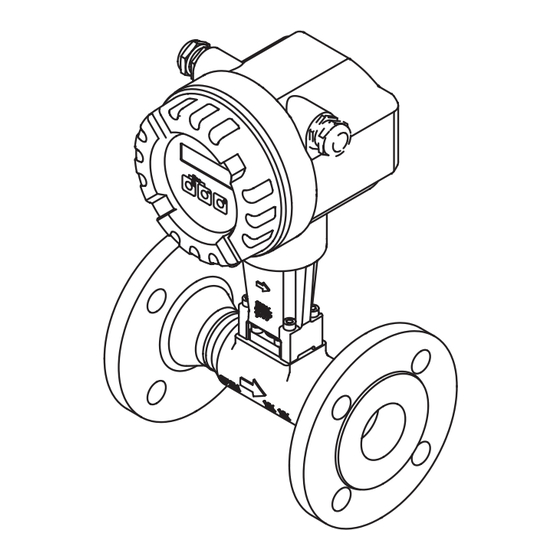

Proline Prowirl 73
Débitmètre Vortex
6
8
9
Les présentes instructions sont condensées, elles ne remplacent pas
le manuel de mise en service fourni avec le matériel.
Des informations détaillées figurent dans le manuel de mise en
service et dans les autres documentations sur le CD-ROM fourni.
La documentation complète relative à l'appareil comprend :
• les présentes instructions condensées
• selon l'exécution de l'appareil :
– le manuel de mise en service et la description des fonctions
– les agréments et certificats
– les conseils de sécurité selon les agréments disponibles pour
l'appareil (par ex. protection contre les risques d'exploision,
directive des équipements sous pression etc.)
– les autres informations spécifiques à l'appareil
KA031D/14/fr/12.07
71065524
